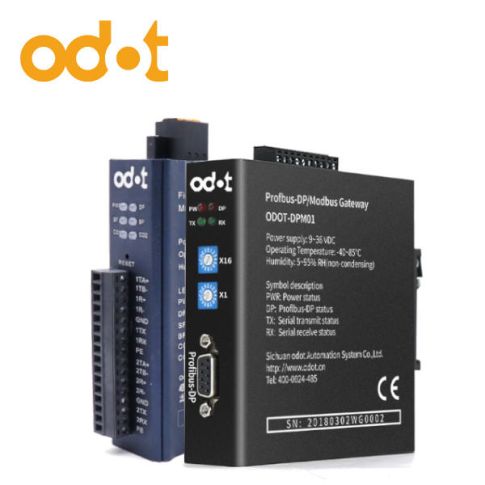

Konwerter Modbus RTU/ASCII - ProfiBus/Profinet - ODOT
- Konwersja protokołów między Modbus RTU/ASCII, a ProfiBus-DP lub ProfiNET
- Komunikacja szeregowa po RS232/RS422/RS485
- Praca sieci Modbus w trybie Master lub Slave
- Montaż na szynie DIN
- Certyfikat: EMS, CE
- Gwarancja producenta: 3 lata
Opis
Konwerter ODOT - główne cechy:
Bramki komunikacyjne ODOT to konwertery protokołu Modbus RTU/ASCII na ProfiBus-DP (DPM01) lub Profinet (PNM02). Pozwalają w łatwy sposób połączyć urządzenie Modbus do np. sterownika PLC Siemens (S7-300 / S7-400 / S7-1200 / S7-1500) za pomocą interfejsów komunikacyjnych ProfiBus-DP lub Profinet firmy SIEMENS lub systemu DCS z DP master. Aluminiowa obudowa o niewielkich wymiarach wraz z zaczepem na szynę DIN ułatwia montaż i daje oszczędność miejsca w szafach sterowniczych. Porty szeregowe posiadają wbudowaną optoizolację.
Konwerter ODOT - specyfikacja techniczna:
Dane techniczne:
- Napięcie zasilania: 9-36VDC
- Pobór prądu: maks. DPM01 - 100mA, PNM02 - 200mA przy 24VDC
- Temperatura pracy: -40℃~85℃
- Waga: DPM01 - 162g, PNM02 - 335g
- Montaż na szynie DIN (35mm)
- Stopień ochrony: IP20
Komunikacja szeregowa Modbus:
- Liczba portów:1 (RS485/422/232)
- Protokół: Modbus RTU/ASCII
- Tryb pracy: Master/Slave
- Ochrona ESD: ±16kV
- Podłączenie: zacisk śrubowy 3.81mm
- Bity danych: 8
- Bity stopu: 1, 2
- Bit parzystości: none, even, odd
- Prędkość transmisji: 1200~115200 bps
- Rezystancja dla terminala RS485: wbudowana 120Ω
- Obsługiwane kody funkcyjne: 01/02/03/04/05/06/15/16
- Ilość podłączonych urządzeń: do 31
- Izolacja magistrali szeregowej: optoizolacja
Interfejs ProfiBus (DPM01):
Komunikacja Ethernet (PNM02):
Konwerter ODOT - przykłady aplikacji:
DPM01:

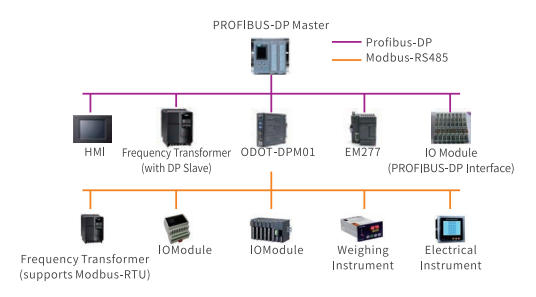

Aplikacja typu Master

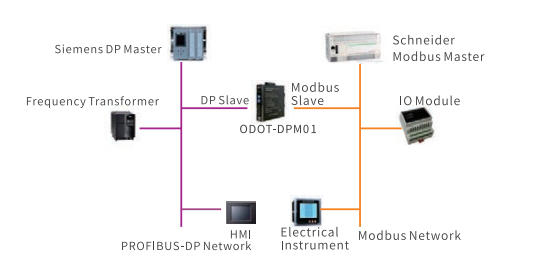

Aplikacja typu Slave
PNM02:
Aplikacja typu Master
Aplikacja typu Slave

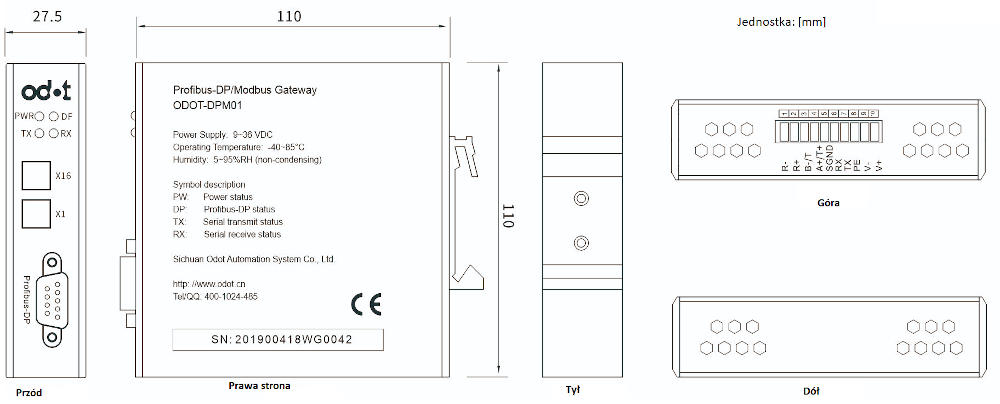

Konwerter ODOT - wymiary:
DPM01:
PNM02:
