Napęd serwo krokowy Fastech Ezi-SERVO PG z przekładnią planetarną
Precyzyjna przekładnia planetarna Shimpo z luzem poniżej 3 min. kątowych.
Doskonałe rozwiązanie dla układów z dużą bezwładnością.
Duży moment obrotowy.
Duża sztywność.
Dostępne różne przełożenia (1: 3,5,8,10,15,25,40,50).
Długa żywotność przekładni.
Bezobsługowa eksploatacja.
Opis
Napęd serwo krokowy Ezi-SERVO PG - parametry:

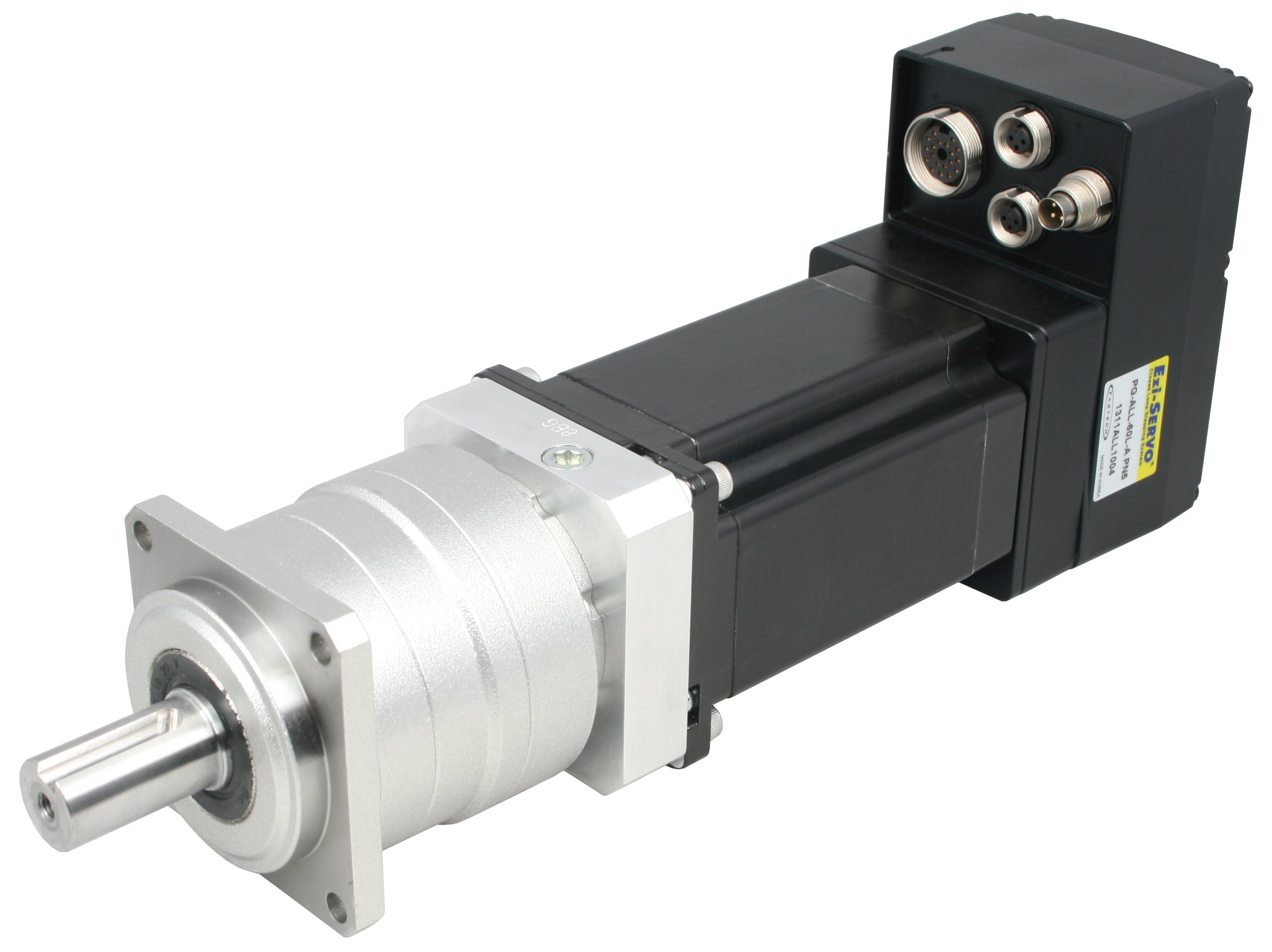

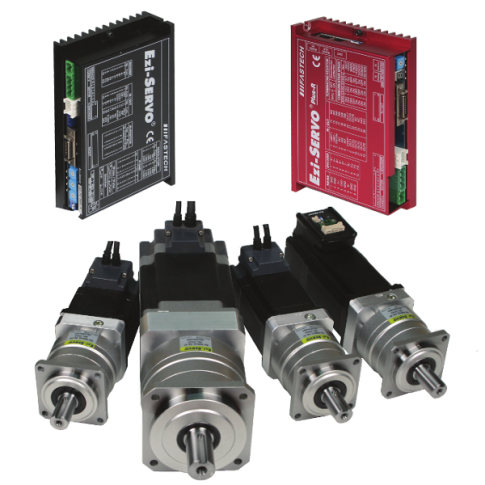

Ezi-SERVO PG (silnik serwokrokowy z przekładnią) – to seria napędów serwokrokowych, pracujących w zamkniętej pętli sprzężenia zwrotnego, zintegrowanych z przekładniami planetarnymi.
Do ich budowy wykorzystano precyzyjne przekładnie japońskiej firmy Shimpo. W zależności od zastosowanego sterownika napędy sterowane są impulsowo lub poprzez szeregowe łącze RS485. Produkt dostępny jest w dwóch rozwiązaniach konstrukcyjnych: wersji kompaktowej, gdzie dodatkowo na silniku nabudowano sterownik oraz w wersji tradycyjnej gdzie sterownik i silnik stanowią dwa oddzielne urządzenia.
ZNIKOME WIBRACJE, CICHA PRACA
Stosowane w napędach Ezi-SERVO-PG precyzyjne przekładnie planetarne firmy Shimpo, zapewniają cichą pracę oraz redukcję wibracji do minimum. Zarówno jedno- jak i dwustopniowe przekładnie z zazębieniem helikalnym gwarantują luzy mniejsze niż 3 minuty kątowe.
DUŻA SZTYWNOŚĆ I WYSOKI MOMENT
W przekładniach planetarnych Shimpo zastosowano łożyska igiełkowe, które wpływają na poprawę sztywności i umożliwiają uzyskanie większych momentów obrotowych.
MINIMALIZACJA REZONANSÓW
Dzięki zastosowaniu przekładni w napędach Ezi-SERVO PG zakres częstotliwości pracy ulega przesunięciu. Dobierając odpowiednie przełożenie można ominąć prędkości, przy których zachodzi rezonans.
WYDŁUŻONA ŻYWOTNOŚĆ, BEZOBSŁUGOWA PRACANapędy Ezi-SERVO-PG są urządzeniami bezobsługowymi. Dzięki zastosowaniu smarów o podwyższonej lepkości wyeliminowano niebezpieczeństwo wycieku. Nie ma konieczności ich uzupełniania, ani okresowej wymiany.
SZEROKI ZAKRES PRZEŁOŻEŃ
Napędy Ezi-SERVO, pracujące w zamkniętej pętli sprzężenia zwrotnego, w połączeniu z przekładniami planetarnymi o różnorodnym przełożeniu, pozwalają na generowanie wysokich momentów obrotowych i elastyczną pracę w szerokim zakresie obciążeń.
OPTYMALNE ROZWIĄZANIE W UKŁADACH O DUŻEJ BEZWŁADNOŚCI
W napędach Ezi-SERVO PG dopuszczalne obciążenie wału momentem bezwładności jest proporcjonalne do kwadratu przełożenia przekładni. W związku z tym doskonale sprawdzają się one w aplikacjach o dużej bezwładności takich jak np. stoły obrotowe, zapewniając szybkie pozycjonowanie i płynną pracę.
Napęd serwo krokowy Ezi-SERVO PG - dostępne modele:
| Seria | Kombinacja | Rozmiar kołnierza przekładni | |||
|---|---|---|---|---|---|
| 42 mm | 56 mm | 60 mm | 90 mm | Rozmiar kołnierza silnika | |
| 42 mm | 56 mm | 60 mm | 86 mm | ||
| Ezi-SERVO ST | Silnik Ezi-SERVO + Przekładnia planetarna SHIMPO + sterownik Ezi-SERVO ST |    |  |  |  |
| Ezi-SERVO PR | Silnik Ezi-SERVO + Przekładnia planetarna SHIMPO + sterownik Ezi-SERVO PlusR |  |  |  |  |
| Ezi-SERVO BT | Silnik Ezi-SERVO + Przekładnia planetarna SHIMPO + sterownik Ezi-SERVO BT |  |  |  | - |
| Ezi-SERVO ALL | Silnik Ezi-SERVO + Przekładnia planetarna SHIMPO + sterownik Ezi-SERVO ALL |  |  |  | - |
Napęd serwo krokowy Ezi-SERVO PG - kod zamówieniowy:
Napęd serwo krokowy Ezi-SERVO PG - kod zamówieniowy (wersja kompaktowa - sterownik zintegrowany z silnikiem):
