- Dotykowy ekran LCD o przekątnej 7” (800x480) lub 10” (1024x600).
- 24 bitowa paleta kolorów (true color).
- Pamięć flash 128MB.
- 3 porty szeregowe (2x RS485, 1x RS232).
- 1 port Ethernet.
- 2x Porty USB (USB klient: program i firmware, zapis/odczyt danych historycznych do/z PC)(USB host: możliwość podłączenia U-dysku, myszki, klawiatury, drukarki, itp.).
- Makro kody pozwalające w łatwy sposób wdrożyć złożone funkcje.
- Funkcjonalność SCADA (obsługa alarmów i zdarzeń, receptur, logowanie danych, makra, wielopoziomowy dostęp, …).
- Zegar czasu rzeczywistego RTC.
- Wysoki stopień ochrony IP65.
- System Windows Embedded Compact/CE core.
- Bezpłatne oprogramowanie InoTouch Editor.
- Certyfikaty: CE, TUV.
Opis

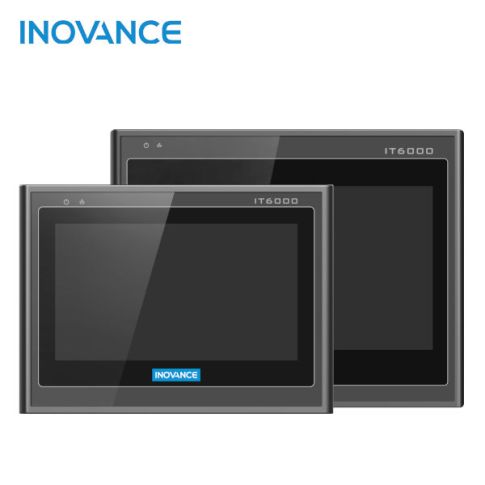

Panel operatorski IT6000 - komunikacja:
- Obsługa wielu protokołów - współpraca z niemal każdym urządzeniem automatyki wyposażonym w port komunikacji szeregowej lub Ethernet.
- Współpraca z popularnymi sterownikami PLC, m.in. takich firm jak: Siemens, Mitsubishi, Omron, Yaskawa, Vigor, Fatek, LG, Panasonic, Modicon, Delta i inne.
- Praca z jednym lub wieloma urządzeniami równocześnie.
- Dwa porty USB typu A - jeden do programowania panelu, drugi do podłączenia myszki, klawiatury, drukarki itp.
- Modbus-TCP (Ethernet), Modbus-RTU (RS232/RS422/RS485).
- Tryb pracy "przezroczystej" (transparentnej) - poprzez port panelu uzyskujemy dostęp do pozostałych urządzeń obiektowych z nim współpracujących.
Panel operatorski IT6000 - funkcjonalność SCADA:
- Symulacja off-line (bez podłączenia panelu do PC) oraz on-line ( PC podłączony do panelu współpracującego z urządzeniami obiektowymi).
- Bogata biblioteka obiektów graficznych (lampek, przycisków, wskaźników, zaworów, itp.).
- Alarmowanie wraz z historią zdarzeń. Gotowe obiekty graficzne obsługi alarmowania realizujące funkcje zatwierdzania, kasowania i archiwizowania.
- Tworzenie wykresów.
- Wielojęzyczne opisy - wybór języka przez operatora.
- Obsługa receptur. Aktualizacja danych receptur z poziomu ekranu, poprzez PC jak również zewnętrzne nośniki danych.
- Logowanie danych do plików CSV. łatwość ich przeglądania oraz przenoszenia na inne urządzenia.
- Wielopoziomowy system dostępu do ekranów, obiektów i danych według stopnia kompetencji personelu obsługi (6 poziomów dostępu, 12 użytkowników, 12 haseł).
- Tworzenie własnych makr wykonywanych w odpowiedzi na zaistniałe zdarzenia obiektowe lub wyzwalanych czasowo.
Panel operatorski IT6000 - specyfikacja techniczna:
Model | IT6070E | IT6100E | |
---|---|---|---|
Wyświetlacz | Przekątna | 7,0" | 10,1" |
Rozdzielczość | 800 x 480 | 1024 x 600 | |
Ilość kolorów | 224 | ||
Podświetlenie | LED | ||
Ekran dotykowy | Rezystancyjny 4-przewodowy | ||
Żywotność | 30000 godz. | ||
Pamięć | Flash | 128 MB | |
SDRAM | 128 MB DDR3 | ||
Pamięć receptur | 256 kB | ||
Procesor | Cortex A8 600Mhz | ||
Porty | Szeregowy | COM1 (RS422/RS485), COM2 (RS232), COM3 (RS485) | |
Ethernet | RJ45 | ||
USB (Host) | Typ A | ||
USB (Device) | Typ B | ||
RTC | TAK | ||
Napięcie zasilania | 24 Vdc (±20%) | ||
Pobór prądu | 250 mA | 300 mA | |
Temperatura pracy | 0°C ~ 50°C | ||
Wilgotność | 10% ~ 90% RH | ||
Chłodzenie | Naturalny obieg powietrza | ||
Stopień ochrony (panel przedni) | IP65 | ||
Oprogramowanie | InoTouch Editor |
Panel operatorski IT6000 - wymiary:
Model | Wymiary fizyczne Dł. x Wys. x Gł. [mm] | Otwór montażowy W x H [mm] | Montaż VESA D x D [mm] |
---|---|---|---|
IT6070E | 200 x 146 x 42 | 192 x 138 | ----- |
IT6100E | 271 x 213 x 40 | 259 x 201 | 75 x 75 |
Panel operatorski IT6000 - współpraca z innymi urządzeniami
Panele INOVANCE współpracują z dowolnym urządzeniem z komunikacją Modbus TCP/IP lub RTU. Adresacja pamięci urządzeń jest zgodna z protokołem Modbus.
Poniżej lista urządzeń obsługiwanych za pomocą ich własnej metody adresacji:
Producent | Model urządzenia | |
---|---|---|
Modbus RTU/ASCII | Modbus TCP/IP | |
Inovance | AM600Modbus_RTU | AM600 TCP |
H1U monitor protocol | H3U ModbusTCP | |
H1U/H2U Qlink Protocol | HMI Modbus TCP/IP | |
H2U monitor protocol | ||
H2UModbus_RTU | ||
H3U monitor protocol | ||
H3U Qlink Protocol | ||
MD Series Transducer | ||
Servo | ||
Common Driver | Modbus_RTU | Modbus TCP/IP |
Modbus_RTU_Swap | ||
ModbusServer | ||
Free Protocol | ||
Delta | DVP Series (ASCII) | |
DVP Series (RTU) | ||
Siemens | S7-200 | |
Mitsubishi | Mitsubishi_FX | |
Mitsubishi_Fx1S | ||
Mitsubishi_FX3G/FX3U | ||
Omron | C/CQM1 (Hostlink) | CJ/CS FINS/TCP |
CP Series | ||
Yaskawa | CP-316 (H/HQ) | MemobusTCP |
Fatek | FBS Series | |
LG | Master-K Direct | |
Panasonic | Panasonic_FP | |
VIGOR | VH Vigor Series | |
XiamenYudian | AIBus | |
Modicon | Modicon984_RTU | |
Ginave | JW984_RTU | |
SOHO | SOHO | |
Yokogawa | FA-M3 | FA-M3 TCP |
