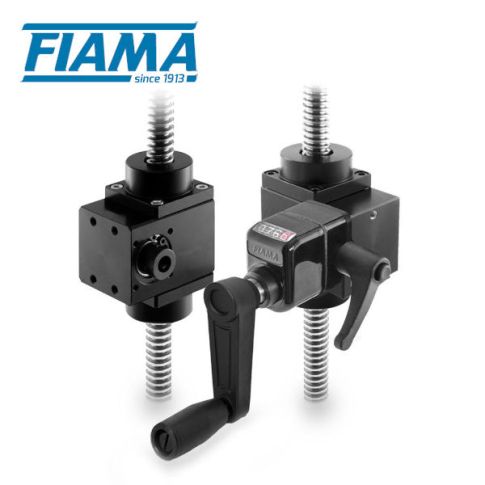

Podnośnik ślimakowy Fiama MAR40
- Obudowa z anodowanego aluminium, wały ze stali.
- Śruba trapezowa ze stali nierdzewnej.
- Wiele przełożeń.
- Bezobsługowy.
- Może być stosowany indywidualnie lub łączony z innymi urządzeniami.
Opis
Podnośnik ślimakowy MAR40 - główne cechy:
Seria podnośników ślimakowych MAR40 to modułowy system mechaniczny, stanowiący kompletne i wszechstronne rozwiązanie przekształcające ruchy obrotowe w ruchy liniowe typu popchnij / pociągnij.
- Śruba trapezowa ze stali nierdzewnej AISI 304, gwint TPN Ø14 - skok 4mm
- Obudowa z anodowanego aluminium, wały i koła zębate zabezpieczone poprzez utwardzanie typu PRONOX
- Standardowe długości śrub trapezowych: 100, 200, 300, 400, 700, 1000mm
- Bezobsługowy: smarowanie smarem Klüber o długiej żywotności
- Może być stosowany indywidualnie lub łączony z innymi urządzeniami za pomocą elastycznych wałków, sprzęgieł i przekładni
- Wprawiany w ruch manualnie lub za pomocą silnika
Na zamówienie:
- Dostarczany w komplecie z kołnierzem mocującym i przedłużonym wałem do montażu wskaźnika położenia „OP3” (patrz wymiary MAR40 FL-OP3)

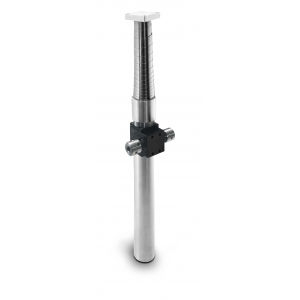

- Sztywna tuleja ochronna z aluminium (opcjonalnie ze stali nierdzewnej) ze spiralną sprężyną ze stali nierdzewnej AISI 303 - dostępne do 400 mm długości śruby
| Kierunek obrotu śruby | DX - zgodnie z ruchem wskazówek zegara |
|---|---|
| Wymiary śruby (gwintu) | TPN Ø14 - skok 4 mm |
| Waga karetki | 0,5 kg |
| Waga śruby na metr długości | 0,9 kg |
| Smarowanie | smar Klüber AG 11-462 |
| FR obciążenie promieniowe | 50 N (10 N ≅ 1 kg) |
| FA obciążenie osiowe pchania/ciągnięcia | 700 N (10 N ≅ 1 kg) |
| Obciążenie śruby | niedozwolone |
| Maks. we. prędkość obrotowa | 1500 obr./min. |
| Maks. tolerancja | 0,75° ÷ 1.5° |
| Żywotność | 10.000 godzin |
| Temperatura pracy | -20 +80° |
Podnośnik ślimakowy MAR40 - tabela wydajności:
| Przełożenie i | 1/1 | 1/2 | 1/4 | 1/7,5 | 1/10 | 1/15 | 1/20 | 1/30 | 1/40 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Sprawność R [%] | 0,72 | 0,71 | 0,67 | 0,66 | 0,44✽ | 0,34✽ | 0,44✽ | 0,21✽ | 0,29✽ | |
| We. moment obr. TI [Nm] | 8,26 | 4,20 | 2,24 | 1,21 | 1,38 | 1,16 | 0,68 | 1,95 | 0,52 | |
| Wy. moment obr. TO [Nm] | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 3,3 | 2,5 |
➜ W aplikacjach, w których mamy do czynienia z pracą ciągła, prosimy o kontakt z naszym działem technicznym. W takich przypadkach przygotowany zostanie otwór smarowniczy, umożliwiający okresowe smarowanie z częstotliwością zależną od warunków pracy.
- Aby znaleźć odpowiedni reduktor należy zapoznać się z wartościami w tabeli. Jeśli rzeczywiste obciążenia i sprawność są bardzo zbliżone do wartości podanych w tabeli, należy skontaktować się z działem technicznym.
- Wszystkie tabele pokazują pomiary liniowe wyrażone w milimetrach, chyba że określono inaczej.
- Wszystkie współczynniki redukcji są wyrażone jako ułamek, chyba że określono inaczej.
- Wszystkie siły, sprawność i obciążenia są wyrażone w N lub Nm (10 N ≅ 1 kg lub 10 Nm ≅ 1 kg), chyba że określono inaczej.
Podnośnik ślimakowy MAR40 - montaż:
Sposób zamontowania instalacji nie może tworzyć dodatkowych promieniowych i/lub bocznych obciążeń, które są główną przyczyną awarii śruby podnośnika. Płaszczyzna, do której zamocowany jest podnośnik ślimakowy i śruba muszą być do siebie prostopadłe. Obciążenie musi oddziaływać w tej samej osi co śruba. Przy stosowaniu wielu podnośników ślimakowych zaciski muszą być idealnie wyrównane, aby obciążenie było równomiernie rozłożone - w takich przypadkach zaleca się stosowanie łączników w celu kompensacji niewspółosiowości.
Podnośnik ślimakowy MAR40 - weryfikacja rozmiarów:
- Obciążenie (N) = siła przyłożona do śruby podnośnika (10 N ≅ 1 kg)
- Prędkość liniowa (mm / min) = zadana prędkość liniowa przy obciążeniu; zaleca się ograniczenie wejściowej prędkości obrotowej do maks. 1500 obr./min.
- Skok (mm) = odległość na którą ładunek ma być przemieszczany, zwykle pokrywa się z całkowitą długością śruby
- Pokrywa ochronna (opcja) = służy do ochrony śruby w przypadku wystąpienia zanieczyszczeń, pyłu, ciał obcych i / lub ruchów na około instalacji
- Moment obrotowy (Nm) = wymagany moment obrotowy do przenoszenia ładunku

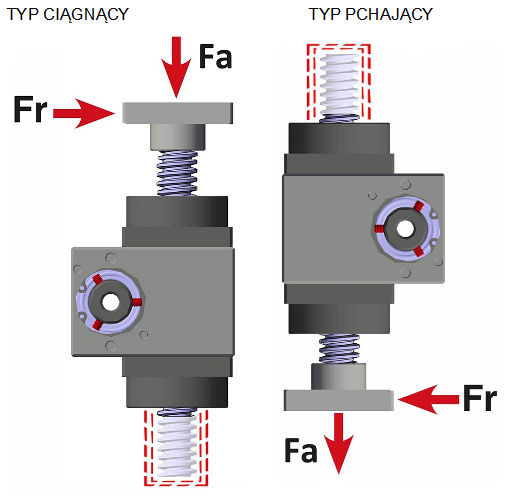

Podnośnik ślimakowy MAR40 - obciążenia:
Działające na wały podnośnika śrubowego obciążenia można podzielić na: obciążenia promieniowe „FR” (siła promieniowa) i obciążenia osiowe „FA” (siła osiowa), w odniesieniu do osi wału; przy zamawianiu należy określić, czy obciążenie osiowe należy do typu ciągnącego czy pchającego.
FR - siła / obciążenie promieniowe działające w kierunku prostopadłym do wału / osi
FA - siła / obciążenie osiowe wału / osi

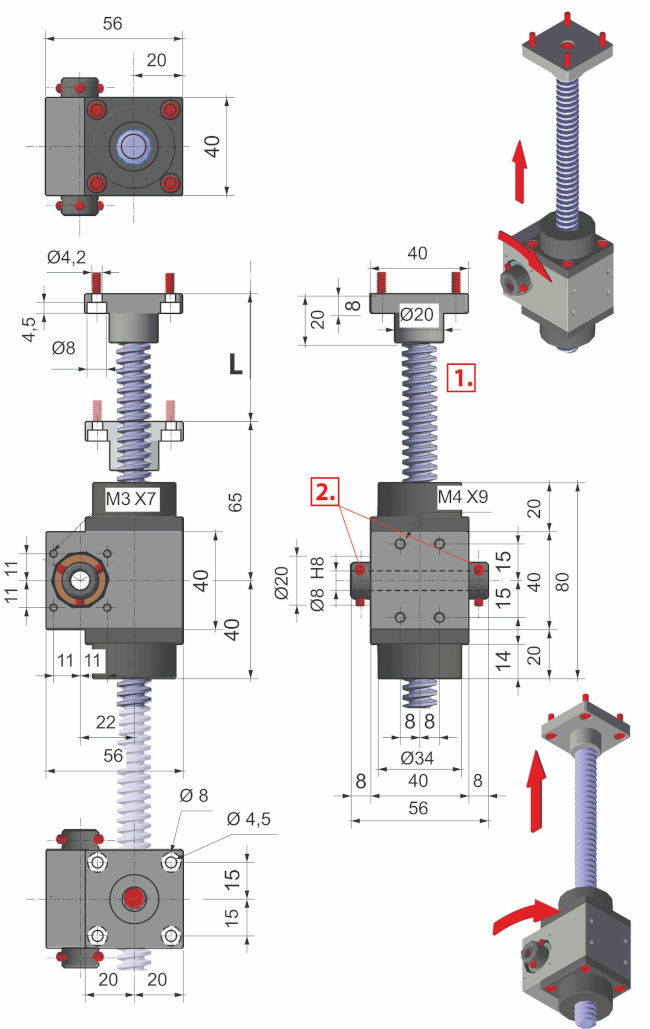

Podnośnik ślimakowy MAR40 - wymiary:
1. Śruba trapezowa Ø14 X 4
2. Śruby mocujące nr. 3, M4

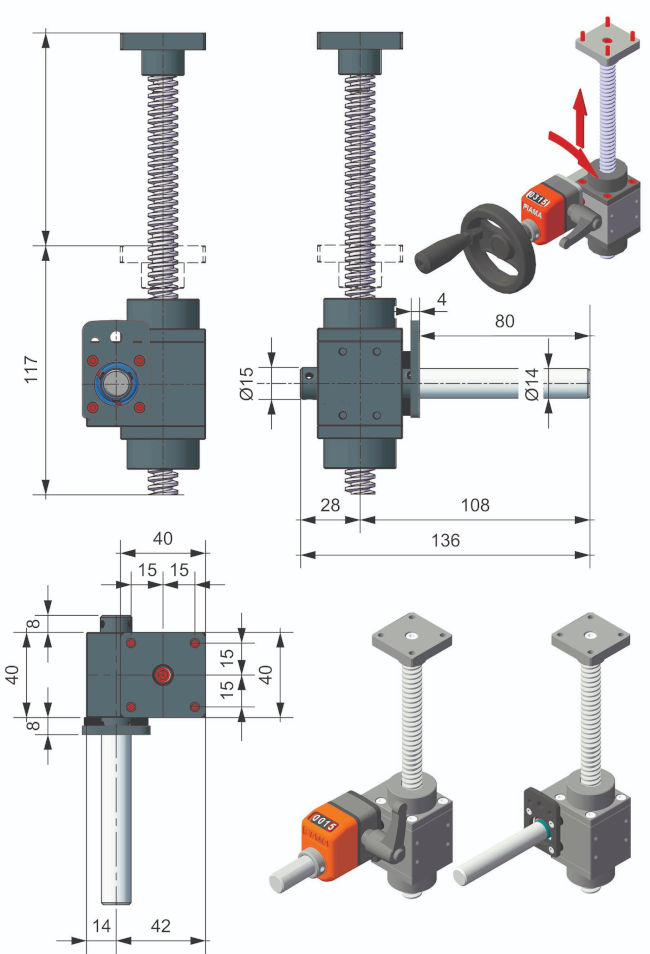

MAR40 FL-OP3:
dostarczany w komplecie z kołnierzem mocującym i przedłużonym wałem do montażu wskaźnika
