- Wysokie dopuszczalne obciążenie.
- Kompaktowa i prosta konstrukcja.
- Brak luzu.
- Współosiowe wejście i wyjście.
- Wysoka precyzja pozycjonowania i powtarzalność.
Opis

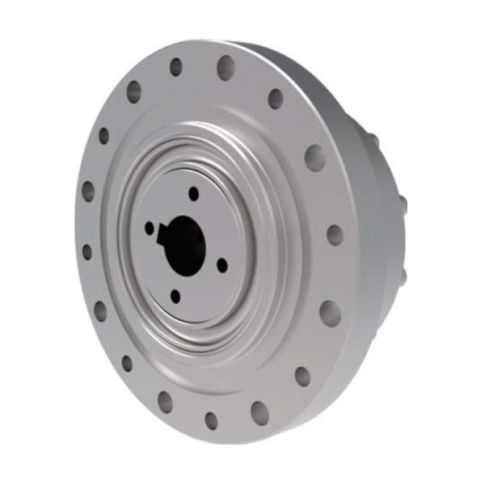

Przekładnia harmoniczna WCSG-I:
WCSG-I to kompaktowe i proste w swej konstrukcji przekładnie harmoniczne dostępne w 5 różnych rozmiarach. Cechują się one wyższym dopuszczalnym obciążeniem względem serii WCSF oraz niewielkim luzem kątowym (15 lub 20 sekund kątowych). Zastosowane łożysko wałeczkowe krzyżowe zapewnia płynność przenoszenia ruchu oraz trwałość konstrukcji przekładni.
Przekładnie falowe z serii WCSG-I posiadają wykonane standardowo elastyczne koło zębate ze sztywnym dnem i podatną powierzchnią boczną na której wykonano uzębienie zewnętrzne. Wał wejściowy łączy się z generatorem fali za pomocą sprzęgła. Sztywny korpus przekładni z uzębieniem wewnętrznym pozostaje nieruchomy, gdy podatny wieniec przenosi ruch.

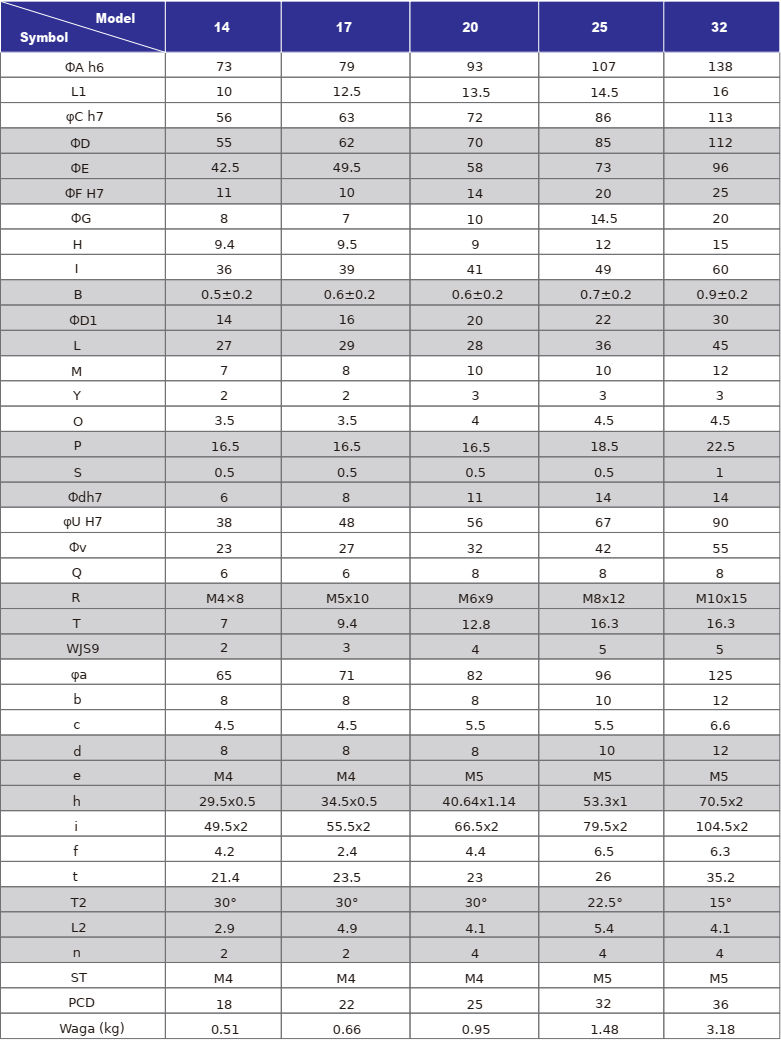

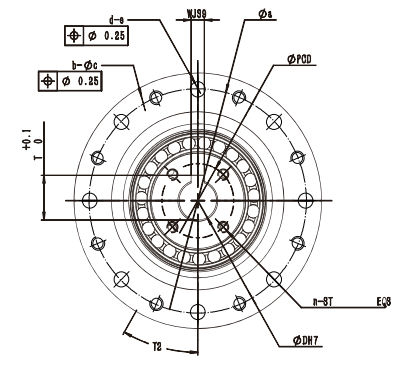

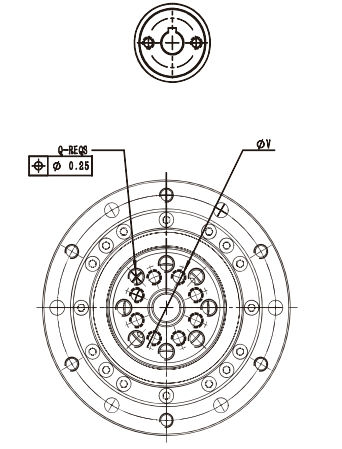

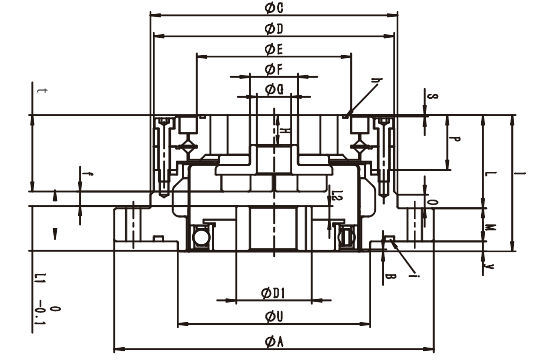

Przekładnia harmoniczna WCSG-I - specyfikacja techniczna:
Model | Przełożenie | Znamionowy moment obrotowy przy 2000 obr./min. na wejściu |
Maksymalny moment obrotowy przy rozruchu i zatrzymaniu |
Maksymalny moment obrotowy |
Maksymalny moment chwilowy |
Maksymalna prędkość wejściowa |
Dozwolona średnia prędkość wejściowa |
Luz | Żywotność |
---|---|---|---|---|---|---|---|---|---|
Jednostka | Nm | Nm | Nm | Nm | obr./min. | obr./min. | arc sec | godz. | |
14 | 50 | 6,3 | 21 | 8 | 42 | 8000 | 3500 | 20 | 10000 |
80 | 9 | 27 | 13 | 55 | 20 | 15000 | |||
100 | 9 | 33 | 13 | 63 | 15 | 15000 | |||
17 | 50 | 19 | 40 | 31 | 82 | 7000 | 3500 | 20 | 10000 |
80 | 26 | 50 | 32 | 102 | 20 | 15000 | |||
100 | 28 | 63 | 46 | 129 | 15 | 15000 | |||
20 | 50 | 30 | 66 | 40 | 115 | 6000 | 3500 | 20 | 10000 |
80 | 40 | 87 | 55 | 149 | 20 | 15000 | |||
100 | 47 | 97 | 58 | 172 | 15 | 15000 | |||
120 | 47 | 102 | 58 | 172 | 15 | 15000 | |||
25 | 50 | 46 | 114 | 65 | 218 | 5500 | 3500 | 20 | 10000 |
80 | 74 | 160 | 102 | 299 | 20 | 15000 | |||
100 | 78 | 184 | 126 | 332 | 15 | 15000 | |||
120 | 78 | 196 | 126 | 15 | 15000 | ||||
32 | 50 | 89 | 253 | 126 | 4500 | 3500 | 20 | 10000 | |
80 | 138 | 356 | 196 | 665 | 15 | 15000 | |||
100 | 160 | 370 | 253 | 757 | 15 | 15000 | |||
120 | 160 | 370 | 253 | 803 | 15 | 15000 |
