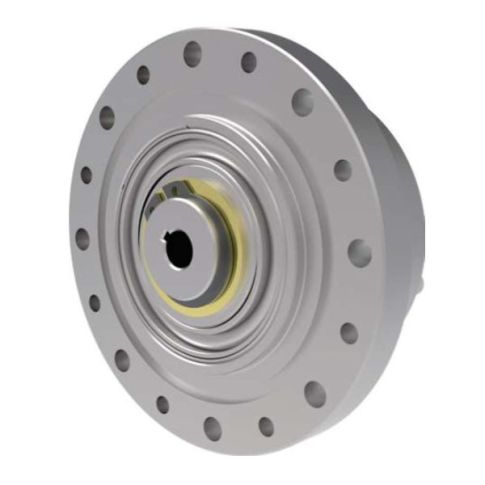

Przekładnia harmoniczna (falowa) WCSG-II

Wysokie dopuszczalne obciążenie.
Kompaktowa i prosta konstrukcja.
Brak luzu.
Współosiowe wejście i wyjście.
Wysoka precyzja pozycjonowania i powtarzalność.

Zapytaj o produkt

Modele online
Opis
Parametry
FAQ
Do pobrania
Polecane
Baza wiedzy

Opis

Przekładnia harmoniczna WCSG-II:

WCSG-II to kompaktowe i proste w swej konstrukcji przekładnie harmoniczne dostępne w 5 różnych rozmiarach. Cechują się one wyższym dopuszczalnym obciążeniem względem serii WCSF oraz niewielkim luzem kątowym (15 lub 20 sekund kątowych). Zastosowane łożysko wałeczkowe krzyżowe zapewnia płynność przenoszenia ruchu oraz trwałość konstrukcji przekładni.

Przekładnie falowe z serii WCSG-II posiadają wykonane standardowo elastyczne koło zębate ze sztywnym dnem i podatną powierzchnią boczną na której wykonano uzębienie zewnętrzne. Wał wejściowy łączy się z generatorem fali za pomocą sprzęgła. Sztywny korpus przekładni z uzębieniem wewnętrznym pozostaje nieruchomy, gdy podatny wieniec przenosi ruch.

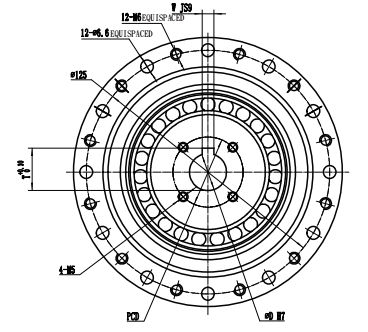

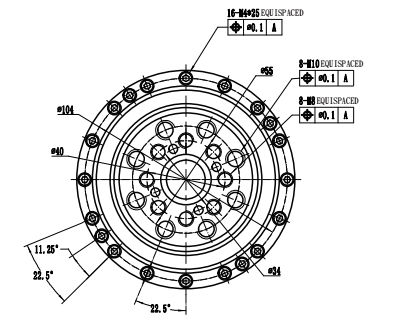

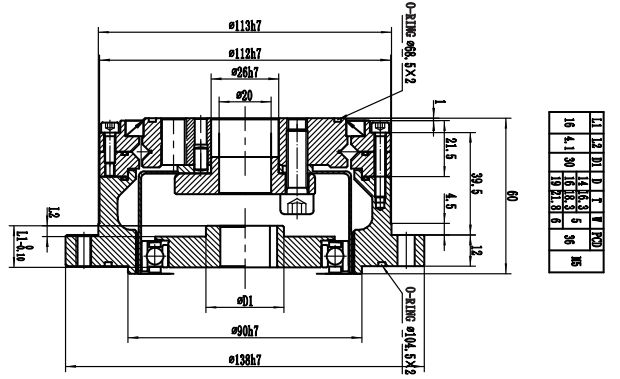

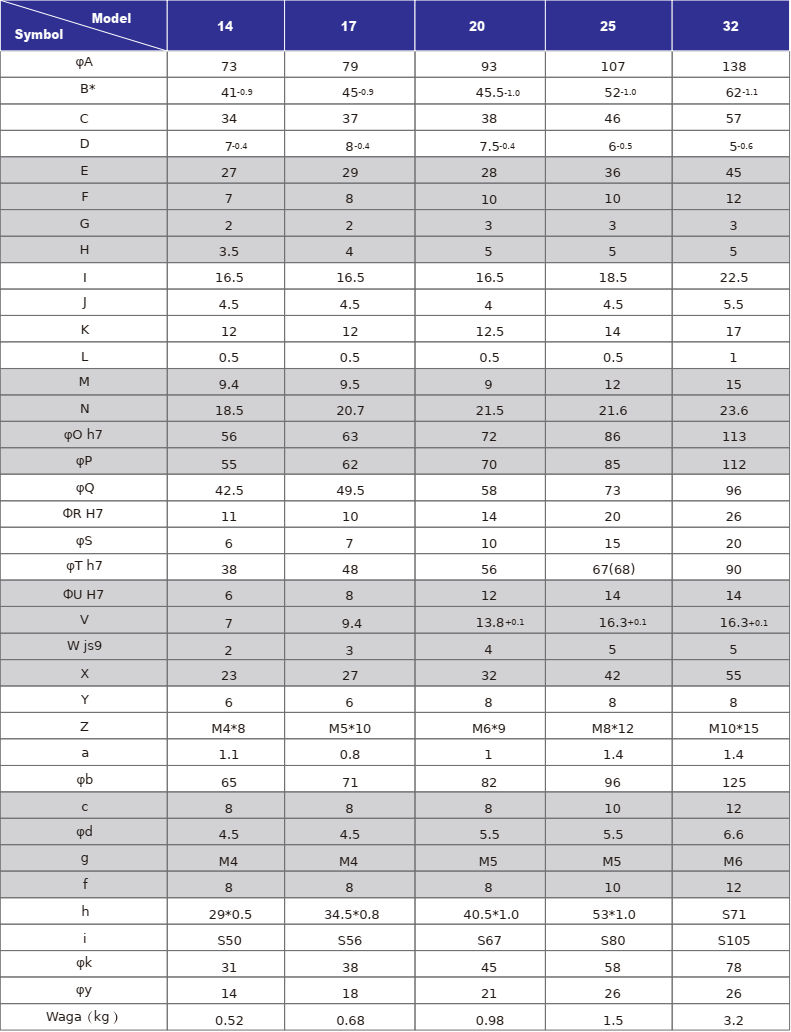

Przekładnia harmoniczna WCSG-II - specyfikacja techniczna:

Model	Przełożenie	Znamionowy moment obrotowy przy 2000 obr./min. na wejściu	Maksymalny moment obrotowy przy rozruchu i zatrzymaniu	Maksymalny moment obrotowy	Maksymalny moment chwilowy	Maksymalna prędkość wejściowa	Dozwolona średnia prędkość wejściowa	Luz	Żywotność
Jednostka		Nm	Nm	Nm	Nm	obr./min.	obr./min.	arc sec	godz.
14	50	6,3	21	8	42	8000	3500	20	10000
	80	9	27	13	55			20	15000
	100	9	33	13	63			15	15000
17	50	19	40	31	82	7000	3500	20	10000
	80	26	50	32	102			20	15000
	100	28	63	46	129			15	15000
20	50	30	66	40	115	6000	3500	20	10000
	80	40	87	55	149			20	15000
	100	47	97	58	172			15	15000
	120	47	102	58	172			15	15000
25	50	46	114	65	218	5500	3500	20	10000
	80	74	160	102	299			20	15000
	100	78	184	126	332			15	15000
	120	78	196	126	15			15000
32	50	89	253	126		4500	3500	20	10000
	80	138	356	196	665			15	15000
	100	160	370	253	757			15	15000
	120	160	370	253	803			15	15000
