- Kompaktowa i prosta konstrukcja.
- Brak luzu.
- Współosiowe wejście i wyjście.
- Wysoka precyzja pozycjonowania i powtarzalność.
Opis

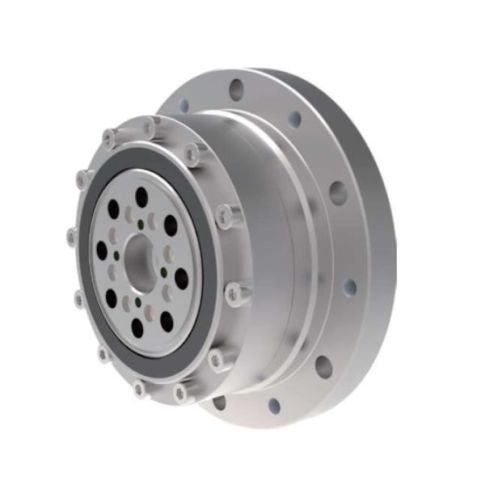

Przekładnia harmoniczna WCSF-II:
WCSF-II to seria kompaktowych i prostych w swej konstrukcji przekładni harmonicznych dostępnych w 5 rozmiarach. Przekładnie te cechują się niewielkim przekrojem oraz niemalże brakiem luzu kątowego (20 sekund kątowych). Zastosowane łożysko wałeczkowe krzyżowe zapewnia płynność przenoszenia ruchu oraz trwałość konstrukcji.
Przekładnie falowe z serii WCSF-II posiadają wykonane standardowo elastyczne koło zębate ze sztywnym dnem i podatną powierzchnią boczną na której wykonano uzębienie zewnętrzne. Wał wejściowy łączy się z generatorem fali za pomocą sprzęgła. Sztywny korpus przekładni z uzębieniem wewnętrznym pozostaje nieruchomy, gdy podatny wieniec przenosi ruch.
Przekładnia harmoniczna WCSF-II - specyfikacja techniczna:
Model | Przełożenie | Znamionowy moment obrotowy przy 2000 obr./min. na wejściu |
Maksymalny moment obrotowy przy rozruchu i zatrzymaniu |
Maksymalny moment obrotowy |
Maksymalny moment chwilowy |
Maksymalna prędkość wejściowa |
Dozwolona średnia prędkość wejściowa |
Luz | Żywotność |
---|---|---|---|---|---|---|---|---|---|
Jednostka | Nm | Nm | Nm | Nm | obr./min. | obr./min. | arc sec | godz. | |
14 | 50 | 5,4 | 18 | 6,9 | 35 | 8000 | 3500 | 20 | 12000 |
80 | 7,8 | 23 | 11 | 47 | 20 | 15000 | |||
100 | 7,8 | 28 | 11 | 54 | 20 | 15000 | |||
17 | 50 | 16 | 34 | 26 | 70 | 7000 | 3500 | 20 | 12000 |
80 | 22 | 43 | 27 | 87 | 20 | 15000 | |||
100 | 24 | 54 | 39 | 108 | 20 | 15000 | |||
20 | 50 | 25 | 56 | 34 | 98 | 6000 | 3500 | 20 | 12000 |
80 | 34 | 74 | 47 | 127 | 20 | 15000 | |||
100 | 40 | 82 | 58 | 147 | 20 | 15000 | |||
120 | 40 | 87 | 49 | 147 | 20 | 15000 | |||
25 | 50 | 39 | 98 | 55 | 186 | 5500 | 3500 | 20 | 12000 |
80 | 63 | 137 | 87 | 255 | 20 | 15000 | |||
100 | 67 | 157 | 108 | 284 | 20 | 15000 | |||
120 | 67 | 167 | 108 | 304 | 20 | 15000 | |||
32 | 50 | 76 | 216 | 108 | 382 | 4500 | 3500 | 20 | 12000 |
80 | 118 | 304 | 167 | 568 | 20 | 15000 | |||
100 | 137 | 333 | 216 | 647 | 20 | 15000 | |||
120 | 137 | 353 | 216 | 686 | 20 | 15000 |
