- Kompaktowa i prosta konstrukcja.
- Brak luzu.
- Płaska, niezajmująca wiele miejsca obudowa.
- Współosiowe wejście i wyjście.
- Wysoka precyzja pozycjonowania i powtarzalność.
Opis

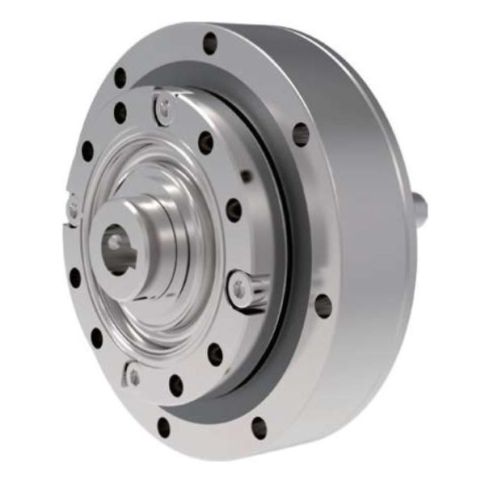

Przekładnia harmoniczna WSHG-II:
Przekładnie z serii WSHG-II cechują się wyjątkowo płaską konstrukcją oraz elastycznym kołem zębatym w kształcie cylindra z rantem. Wał wejściowy łączy się bezpośrednio z generatorem fali i unieruchamia za pomocą płaskiego wpustu. Przekładnie WSHG-II działają w obie strony, zarówno z nieruchomym generatorem fali i sztywnym kołem zębatym na wyjściu, jak i nieruchomym sztywnym kołem zębatym i generatorem fali na wyjściu. Występują w 5 rozmiarach - 14, 17, 20, 25, 32 oraz 4 przełożeniach - 50, 80, 100, 120.

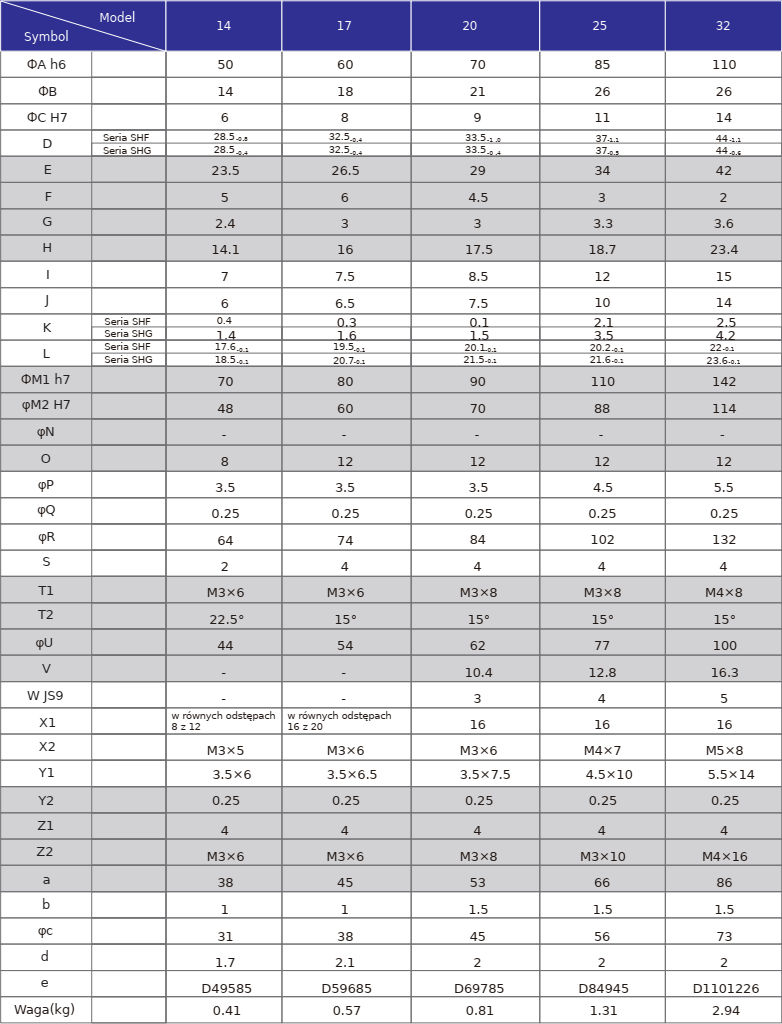

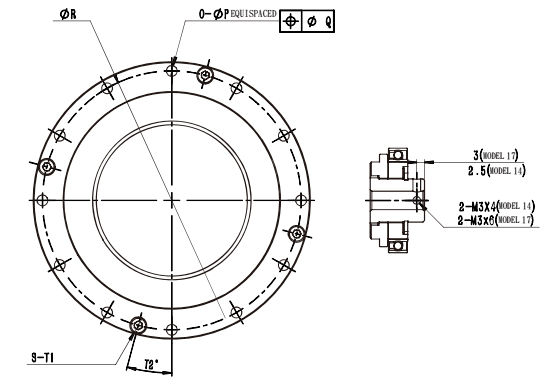

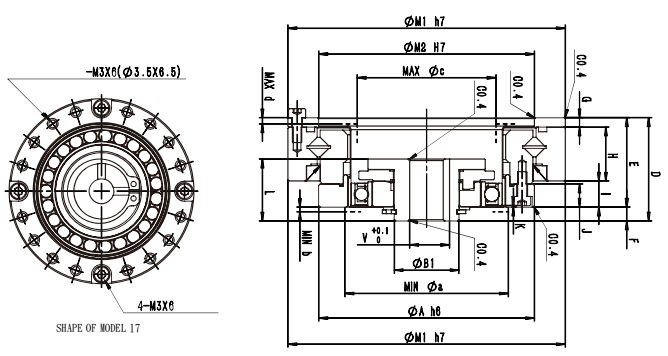

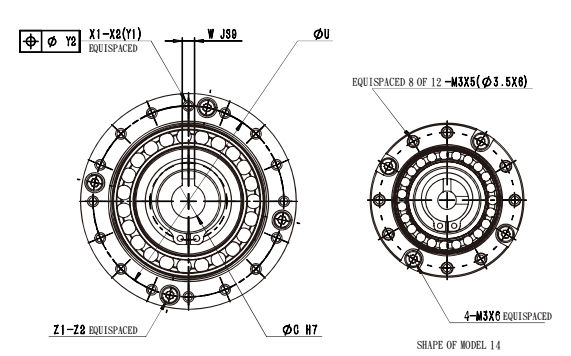

Przekładnia harmoniczna WSHG-II - specyfikacja techniczna:
Model | Przełożenie | Znamionowy moment obrotowy przy 2000 obr./min. na wejściu |
Maksymalny moment obrotowy przy rozruchu i zatrzymaniu |
Maksymalny moment obrotowy |
Maksymalny moment chwilowy |
Maksymalna prędkość wejściowa |
Dozwolona średnia prędkość wejściowa |
Luz | Żywotność |
---|---|---|---|---|---|---|---|---|---|
Jednostka | Nm | Nm | Nm | Nm | obr./min. | obr./min. | arc sec | godz. | |
14 | 50 | 6,3 | 21 | 8 | 42 | 8000 | 3500 | 20 | 10000 |
80 | 9 | 27 | 13 | 55 | 20 | 15000 | |||
100 | 9 | 33 | 13 | 63 | 15 | 15000 | |||
17 | 50 | 19 | 40 | 31 | 82 | 7000 | 3500 | 20 | 10000 |
80 | 26 | 50 | 32 | 102 | 20 | 15000 | |||
100 | 28 | 63 | 46 | 129 | 15 | 15000 | |||
20 | 50 | 30 | 66 | 40 | 115 | 6000 | 3500 | 20 | 10000 |
80 | 40 | 87 | 55 | 149 | 20 | 15000 | |||
100 | 47 | 97 | 58 | 172 | 15 | 15000 | |||
120 | 47 | 102 | 58 | 172 | 15 | 15000 | |||
25 | 50 | 46 | 114 | 65 | 218 | 5500 | 3500 | 20 | 10000 |
80 | 74 | 160 | 102 | 299 | 20 | 15000 | |||
100 | 78 | 184 | 126 | 332 | 15 | 15000 | |||
120 | 78 | 196 | 126 | 15 | 15000 | ||||
32 | 50 | 89 | 253 | 126 | 448 | 4500 | 3500 | 20 | 10000 |
80 | 138 | 356 | 196 | 665 | 15 | 15000 | |||
100 | 160 | 370 | 253 | 757 | 15 | 15000 | |||
120 | 160 | 413 | 253 | 803 | 15 | 15000 |
