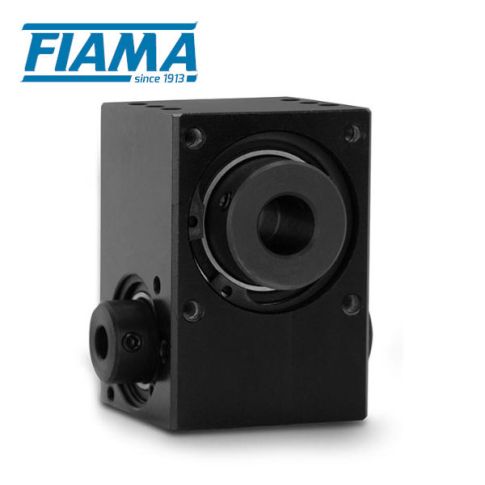

Przekładnia ślimakowa Fiama RD50
- Obudowa z anodowanego aluminium
- Wały wykonane ze stali utwardzonej powierzchniowo
- Możliwość dostarczenia z czujnikiem, motoreduktorem lub silnikiem.
- Wiele przełożeń.
- Kilka opcji konfiguracji.
- Kołnierze do bezpośredniego połączenia z maszyną, silnikiemi i wskaźnikami pozycji.
Opis
Przekładnia ślimakowa RD50 - główne cechy:
Kompaktowych rozmiarów przekładnia ślimakowa o wysokiej wydajności, odpowiednia do różnych zastosowań przemysłowych wymagających wysokich sprawności, szczególnie w zakresie automatyki i robotyki. Reduktory RD50 mogą być używane również z silnikami.
- Obudowa wykonana z anodowanego aluminium
- Wały i koła zębate zostały wykonane ze stali utwardzonej powierzchniowo, przez co cechują się wysoką odpornością na zużycie i zmęczenie, a także redukcją tarcia i znacznym wzrostem odporności na korozję
- Standardowe przełożenia: 1:1 - 1:2,5 - 1:5 - 1:7,5 - 1:10 - 1:15 - 1:25 - 1:30
- Kilka opcji montażu z wystającymi wałami wejściowymi i wyjściowymi oraz przewodem
| FAwe = we. obciążenie osiowe | 100N |
|---|---|
| FAwy = wy. obciążenie osiowe | 200N |
| FRwe = we. obciążenie promieniowe | 1000N |
| FRwy = wy. obciążenie promieniowe | 2000N |
| Maks. luz | 0,75° |
| Maks. we. prędkość obrotowa | 5.000 obr./min. |
| Temperatura pracy | -20 +80° |
| Żywotność | 10.000 h |
| Waga | 1kg |
| Smarowanie | smar o długim okresie użyteczności |
Przekładnia ślimakowa RD50 - tabela wydajności:
| Przełożenie i | 1/1 | 1/2,5 | 1/5 | 1/7,5 | 1/10 | 1/12,5 | 1/15 | 1/25 | 1/30 |
|---|---|---|---|---|---|---|---|---|---|
| Sprawność R [%] | 0,72 | 0,74 | 0,60 | 0,61 | 0,54 | 0,39✽ | 0,45✽ | 0,25✽ | 0,29✽ |
| We. moment obr. TI [Nm] | 13,95 | 5,42 | 3,32 | 2,19 | 1,84 | 2,04 | 1,48 | 1,62 | 1,13 |
| Wy. moment obr. TO [Nm] | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
➜ W przypadku użytkowania w reżimie pracy ciągłej prosimy o kontakt z naszym działem technicznym. W takich przypadkach zainstalowana zostanie smarowniczka, aby umożliwić smarowanie z częstotliwością zależną od warunków pracy.
- Aby znaleźć odpowiedni reduktor należy zapoznać się z wartościami w tabeli. Jeśli rzeczywiste obciążenia i sprawność są bardzo zbliżone do wartości podanych w tabeli, należy skontaktować się z działem technicznym.
- Wszystkie tabele pokazują pomiary liniowe wyrażone w mm, chyba że określono inaczej.
- Wszystkie współczynniki redukcji są wyrażone jako ułamek, chyba że określono inaczej.
- Wszystkie siły, sprawność i obciążenia są wyrażone w N lub Nm (10 N ≅ 1 kg lub 10 Nm ≅ 1 kg), chyba że określono inaczej.
Przekładnia ślimakowa RD50 - dostępne wersje:
- RD50 Reduktor
- RD50S z czujnikiem magnetycznym
- RD50M z silnikiem z magnesem trwałym
- RD50MR z motoreduktorem

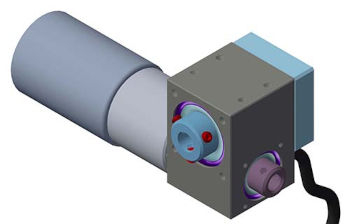

- RD50MS z silnikiem z magnesem trwałym i czujnikiem magnetycznym

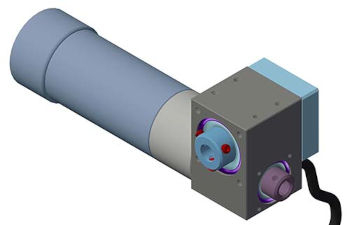

- RD50MRS z motoreduktorem i czujnikiem magnetycznym
Przekładnia ślimakowa RD50 - kierunki rotacji wałów:
a. Wał wejściowy: wał „szybki”
b. Wał wyjściowy: wał „wolny”
c. Wał wyjściowy: wał „wolny”

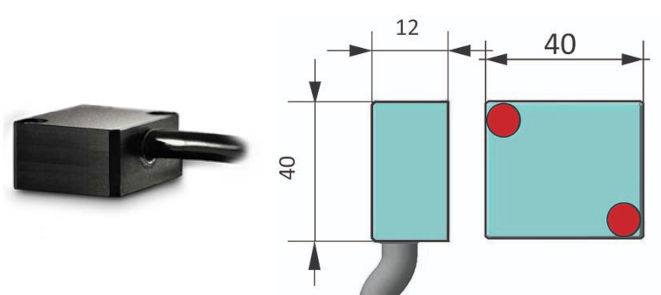

Przekładnia ślimakowa RD50 - czujnik magnetyczny:
| Wymiary | 12 x 50 x 50 mm |
|---|---|
| Zasilanie | 10 ÷ 30 Vdc ±10%, maks. 60 mA |
| Dokładność | 256 imp./obr. |
| Maks. prąd wyjściowy | kanały A - B (20mA) |
| Stopień ochrony | IP66 |
| Obudowa | anodyzowane aluminium |
| Temperatura pracy | -10 ÷ 70 °C |
| Wilgotność pracy | 10 ÷90% |
| Przewód wyjściowy | 0,5 - 1 -2 -5 -10 metrów |
| EMC | 2004/108/CE |

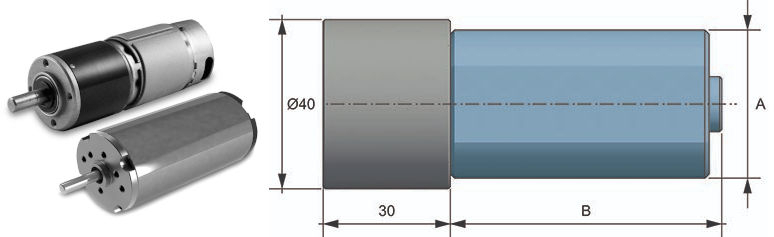

Przekładnia ślimakowa RD50 - silniki:
| Silniki "M" ze sprzęgłem dla RD50 | Motoreduktory "MR" ze sprzęgłem dla RD50 | ||||||
|---|---|---|---|---|---|---|---|
| A | B | obr./min. | Moment [Nm] | A | B | obr./min. | Moment [Nm] |
| 35 | 56 | 2200 | 0,06 | 30 | 79 | 450 | 0,4 |
| 40 | 98 | 5600 | 0,2 | 42 | 113 | 420 | 0,7 |
| 35 | 65 | 11000 | 0,05 | ||||
| odpowiednie do zastosowań o zmiennej częstości ruchu | odpowiednie do zastosowań w reżimie pracy ciągłej | ||||||
Przekładnia ślimakowa RD50 - wymiary:
1. Śruby mocujące M4
2. Śruby mocujące M5
3. Centrowanie Ø42x2,5
4. Centrowanie Ø32x1
