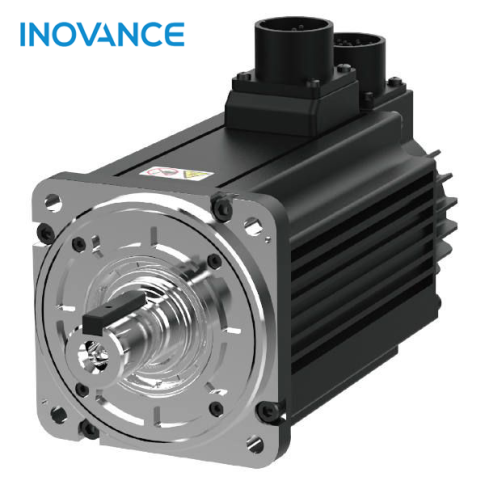

Serwomotor 1,5kW INOVANCE MS1H2-15C30CD-A334R-INT z hamulcem
- Moc: 1,5 kW,
- Enkoder: 23bit absolutny wieloobrotowy,
- Prędkość znamionowa: 3000 obr./min.
- Niska inercja,
- Uszczelnienie przeciwolejowe,
- Kołnierz: 100 mm,
- Wersja z hamulcem,
- Wałek z wpustem,
- Stopień ochrony IP67,
- Certyfikat CE.
Opis
MS1H2-15C30CD-A334R-INT to silnik serii MS1-R o zwiększonej gęstości mocy.
Parametry
Parametry hamulca:
- Moment trzymający: 8 Nm
- Napięcie zasilania: 24 VDC ±10%
- Czas zwolnienia hamulca:⩽40 ms
- Czas załączenia hamulca: ⩽100 ms
- Luz obrotowy: ⩽1º
MS1H2-15C30CD-A334R-INT- specyfikacja techniczna:
| Kod zamówieniowy | • MS1H2-15C30CD-A334R-INT |
|---|---|
| Moc | • 1,5 kW |
| Prąd znamionowy | • 4,2 A |
| Prąd maksymalny | • 14 A |
| Moment znamionowy | • 4,9 Nm |
| Moment maksymalny | • 14,7 Nm |
| Prędkość znamionowa | • 3000 obr./min. |
| Prędkość maksymalna | • 6000 obr./min. |
| Inercja | • 3,17 kg*cm2 |
| Enkoder | • 23bit absolutny dla SV660 oraz SV670 |
| Kompatybilne sterowniki |
• SV660 - T5R4 • SV670 - T5R4 |
| Napięcie zasilania | • 3faz 380 V |
| Wilgotność otoczenia | • 20%~80% |
| Temperatura otoczenia | • 0ºC~40ºC |
| Rozmiar kołnierza | • 100 x 100 mm |
| Stopień ochrony | • IP67 |
| Waga | • 5,75 kg |
MS1H2-15C30CD-A334R-INT - charakterystyka:
MS1H2-15C30CD-A334R-INT - wymiary:
| Motor Model | LC (mm) | LL (mm) | LR (mm) | LA (mm) | LZ (mm) | KA1 (mm) | KB1 (mm) | KA2 (mm) | KB2 (mm) | LG (mm) | LE (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MS1H2-15C30CD-A334R-INT | 100 | 189 | 45±1 | 115 | 4–Ø7 | 88 | 92 | 73 | 168,5 | 10 | 5±0,3 |
| Motor Model | LQ (mm) | LB (mm) | S (mm) | TP (mm) | LK (mm) | KH (mm) | KW (mm) | W (mm) | T (mm) | Waga (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| MS1H2-15C30CD-A334R-INT | 7,5±0,75 | Ø95h7±0,035 | 24 | M8×16 | 36 | 20±0,2 | 8 | 8 | 7 | 5,75 |
