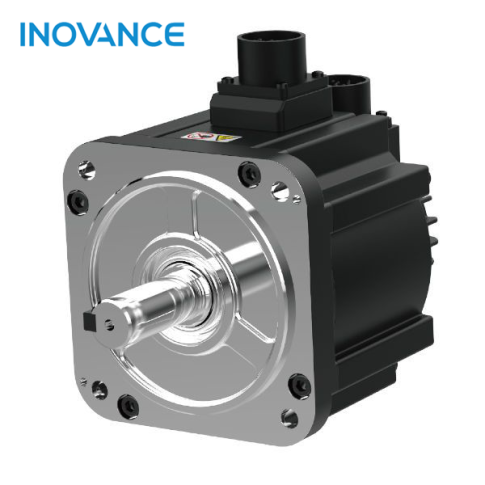

Serwomotor z enkoderem bezbateryjnym 1,3kW INOVANCE MS1H3-13C15CD-V331R-INT
- Moc: 1,3 kW,
- Enkoder: bezbateryjny 23 bit absolutny wieloobrotowy,
- Prędkość znamionowa: 1500 obr./min.
- Średnia inercja,
- Kołnierz: 130 mm,
- Uszczelnienie przeciwolejowe,
- Wałek z wpustem,
- Stopień ochrony IP67,
- Certyfikat CE.
Opis
MS1H3-13C15CD-V331R-INT to silnik serii MS1-R o zwiększonej gęstości mocy.
Wersja z enkoderem bezbateryjnym.
Parametry
MS1H3-13C15CD-V331R-INT - specyfikacja techniczna:
| Kod zamówieniowy | • MS1H3-13C15CD-V331R-INT |
|---|---|
| Moc | • 1,3 kW |
| Prąd znamionowy | • 11.9 A |
| Prąd maksymalny | • 12,6 A |
| Moment znamionowy | • 8,34 Nm |
| Moment maksymalny | • 20,85 |
| Prędkość znamionowa | • 1500 obr./min. |
| Prędkość maksymalna | • 4500 obr./min. |
| Inercja | • 19,25 kg*cm2 |
| Enkoder | • bezbateryjny 23bit absolutny dla SV660 oraz SV670 |
| Kompatybilne sterowniki |
• SV660 - T5R4 • SV670 - T5R4 |
| Napięcie zasilania | • 3faz 380 V |
| Wilgotność otoczenia | • 20%~80% |
| Temperatura otoczenia | • 0ºC~40ºC |
| Rozmiar kołnierza | • 130 x 130 mm |
| Stopień ochrony | • IP67 |
| Waga | • 8,5 kg |
Serwomotor MS1H3-13C15CD-V331R-INT - charakterystyka:
Serwomotor MS1H3-13C15CD-V331R-INT - wymiary:
| Motor Model | LC (mm) | LL (mm) | LR (mm) | LA (mm) | LZ (mm) | KA1 (mm) | KB1 (mm) | KA2 (mm) | KB2 (mm) | LG (mm) | LE (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MS1H3-13C15CD-V331R-INT | 130 | 157 | 55 ±1 | 145 | 4–Ø9 | 103 | 85 | 73 | 136,5 | 14 | 4 |
| Motor Model | LQ (mm) | LB (mm) | S (mm) | TP (mm) | LK (mm) | KH (mm) | KW (mm) | W (mm) | T (mm) | Waga (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| MS1H3-13C15CD-V331R-INT | 0,5 ±0,75 | Ø110h7±0,035 | 22 | M6×20 | 36 | 18±0,2 | 8 | 8 | 7 | 8,5 |
