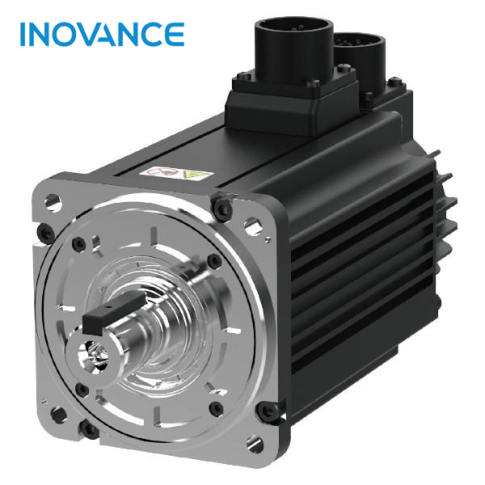

Serwomotor z enkoderem bezbateryjnym 1kW INOVANCE MS1H4-10C30CB-V334R-INT z hamulcem
- Moc: 1 kW,
- Enkoder: bezbateryjny 23bit absolutny wieloobrotowy,
- Prędkość znamionowa: 3000 obr./min.
- Średnia inercja,
- Uszczelnienie przeciwolejowe,
- Kołnierz: 80 mm,
- Wersja z hamulcem,
- Wałek z wpustem,
- Stopień ochrony IP67,
- Certyfikat CE.
Opis
MS1H4-10C30CB-V334R-INT to silnik serii MS1-R o zwiększonej gęstości mocy.
Wersja z enkoderem bezbateryjnym.
Parametry
Parametry hamulca:
- Moment trzymający: 3,2 Nm
- Napięcie zasilania: 24 VDC ±10%
- Czas zwolnienia hamulca:⩽40 ms
- Czas załączenia hamulca: ⩽60 ms
- Luz obrotowy: ⩽1,5º
MS1H4-10C30CB-V334R-INT - specyfikacja techniczna:
| Kod zamówieniowy | • MS1H4-10C30CB-V334R-INT |
|---|---|
| Moc | • 1 kW |
| Prąd znamionowy | • 6,5 A |
| Prąd maksymalny | • 24 A |
| Moment znamionowy | • 3,18 Nm |
| Moment maksymalny | • 11,13 Nm |
| Prędkość znamionowa | • 3000 obr./min. |
| Prędkość maksymalna | • 7000 obr./min. |
| Inercja | • 1,97 kg*cm2 |
| Enkoder | • bezbateryjny 23bit absolutny dla SV660 oraz SV670 |
| Kompatybilne sterowniki |
• SV660 - S7R6 • SV670 - S7R6 |
| Napięcie zasilania | • 220 V |
| Wilgotność otoczenia | • 20%~80% |
| Temperatura otoczenia | • 0ºC~40ºC |
| Rozmiar kołnierza | • 80 x 80 mm |
| Stopień ochrony | • IP67 |
| Waga | • 2,9 kg |
MS1H4-10C30CB-V334R-INT - charakterystyka:
MS1H4-10C30CB-V334R-INT - wymiary:
| Motor Model | LC (mm) | LL (mm) | LR (mm) | LA (mm) | LZ (mm) | LH (mm) | LG (mm) | LE (mm) | LJ (mm) | LB (mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| MS1H4-10C30CB-V334R-INT | 80 | 153,2 | 35±0,5 | 90 | 4–Ø7 | 54 | 7,5 | 3±0,5 | 0,5±0,35 | Ø70h7±0.03 |
| Motor Model | S (mm) | TP (mm) | LK (mm) | KH (mm) | KW (mm) | W (mm) | T (mm) | Waga (kg) |
|---|---|---|---|---|---|---|---|---|
| MS1H4-10C30CB-V334R-INT | 19 | M6×20 | 26 | 15.10-0,1 | 6 | 6 | 6 | 2,9 |
