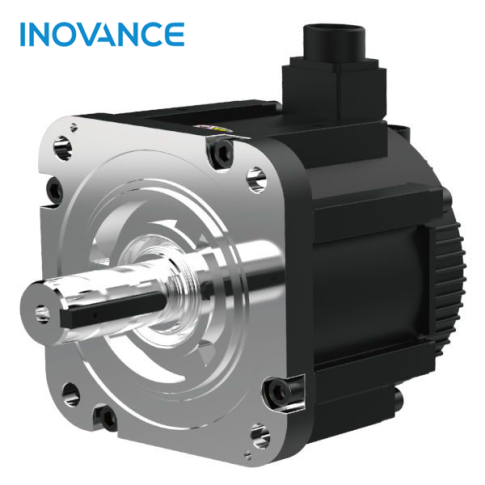

Serwomotor z enkoderem bezbateryjnym 2,9kW INOVANCE MS1H3-29C15CD-V334R-INT z hamulcem
- Moc: 2,9 kW,
- Enkoder: bezbateryjny 23bit absolutny wieloobrotowy,
- Prędkość znamionowa: 1500 obr./min.
- Średnia inercja,
- Uszczelnienie przeciwolejowe,
- Kołnierz: 180 mm,
- Wersja z hamulcem,
- Wałek z wpustem,
- Stopień ochrony IP67,
- Certyfikat CE.
Opis
MS1H3-29C15CD-V334R-INT to silnik serii MS1-R o zwiększonej gęstości mocy.
Wersja z enkoderem bezbateryjnym.
Parametry
Parametry hamulca:
- Moment trzymający: 55 Nm
- Napięcie zasilania: 24 VDC ±10%
- Czas zwolnienia hamulca:⩽100 ms
- Czas załączenia hamulca: ⩽200ms
- Luz obrotowy: ⩽1º
MS1H3-29C15CD-V334R-INT- specyfikacja techniczna:
| Kod zamówieniowy | • MS1H3-29C15CD-V334R-INT |
|---|---|
| Moc | • 2,9 kW |
| Prąd znamionowy | • 10,5 A |
| Prąd maksymalny | • 29,75 A |
| Moment znamionowy | • 18,6 Nm |
| Moment maksymalny | • 46,5 Nm |
| Prędkość znamionowa | • 1500 obr./min. |
| Prędkość maksymalna | • 4500 obr./min. |
| Inercja | • 52,35 kg*cm2 |
| Enkoder | • bezbateryjny 23bit absolutny dla SV660 oraz SV670 |
| Kompatybilne sterowniki |
• SV660 - T012 • SV670 - T012 |
| Napięcie zasilania | • 3faz 380 V |
| Wilgotność otoczenia | • 20%~80% |
| Temperatura otoczenia | • 0ºC~40ºC |
| Rozmiar kołnierza | • 180 x 180 mm |
| Stopień ochrony | • IP67 |
| Waga | • 17,9 kg |
MS1H3-29C15CD-V334R-INT - charakterystyka:
MS1H3-29C15CD-V334R-INT- wymiary:
| Motor Model | LC (mm) | LL (mm) | LR (mm) | LA (mm) | LZ (mm) | KA1 (mm) | KB1 (mm) | KA2 (mm) | KB2 (mm) | LG (mm) | LE (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MS1H3-29C15CD-V334R-INT | 180 | 194,8 | 79±1 | 200 | 4–Ø13,5 | 127,4 | 93,5 | 73 | 174,3 | 22 | 3,2±0,3 |
| Motor Model | LJ (mm) | LB (mm) | S (mm) | TP (mm) | LK (mm) | KH (mm) | KW (mm) | W (mm) | T (mm) | Waga (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| MS1H3-29C15CD-V334R-INT | 0,5±0,75 | Ø114.3h7±0,035 | 35 | M12×25 | 65 | 30±0,2 | 10 | 10 | 8 | 17,9 |
