- 8 wejść cyfrowych (w tym 6 wejść szybkich).
- 8 wyjść cyfrowych (w tym 2 wyjścia szybkie)
- Graficzny wyświetlacz monochromatyczny LCD 192x64 pikseli.
- 25 klawiszy, w tym 4 programowalne przez użytkownika.
- Pamięć programu: 8 tys. kroków.
- Czas wykonania instrukcji: 100ns.
- Modbus-RTU oraz 3 porty RS485.
- Wbudowany port USB typu B do programowania.
- Darmowe oprogramowanie AutoShop oraz HTodEditor.
- CE.
Opis
Sterownik PLC H0U-0808MRT-XP-INT - główne cechy:
- 8 wejść cyfrowych w tym 6 wejść szybkich - 2 x 60kHz, 4 x 10kHz
- 8 wyjść - 4 przekaźnikowe, 4 tranzystorowe izolowane NPN, w tym 2 szybkie 100 kHz
- Pamięć programu: PLC - 8 tys. kroków, HMI - 56 kB.
- Krótki czas wykonania instrukcji - 100ns/instrukcję
- Sterowanie ruchem: interpolacja liniowa i kołowa na płaszczyźnie
- 25 klawiszy membranowych, w tym 4 (F1 - F4) definiowane przez użytkownika
- Komunikacja Modbus-RTU i inne
- Wbudowane 3 porty RS485 i port USB typu B do programowania
- Języki programowania: LD, IL, SFC
- Darmowe oprogramownie: AutoShop dla programu sterownika, HTodEditor dla wyświetlacza
- Certyfikat CE
Sterownik PLC H0U-0808MRT-XP-INT - specyfikacja techniczna:
Model PLC | H0U-0808MRT-XP-INT | |
---|---|---|
Zasilanie | 24 Vdc ±20% | |
Wbudowane wejścia cyfrowe | Liczba wejść | 8 |
Szybkie wejścia | 6: 2 x 60 kHz; 4 x 10 kHz | |
Wbudowane wyjścia | Liczba wyjść | 8 |
Szybkie wyjścia | 2 x 100 kHz | |
Typ wyjścia | 4 x przekaźnikowe; 4 x tranzystorowe izolowane NPN | |
Wbudowane porty | Port szeregowy | COM0 (RS485), COM1 (RS485), COM2 (RS485) |
Port USB | 1 Typu B | |
Protokoły komunikacyjne | Modbus-RTU, N:N, równoległy, PC link, HMI, instrukcje RS (swobodny protokół użytkownika) | |
Wyświetlacz | Typ | Graficzny monochromatyczny LCD |
Rozdzielczość | 192 x 64 | |
Wymiary | 104 x 39 mm | |
Klawiatura | 25 klawiszy membranowych | |
Wymiary | Wysokość | 146 mm |
Szerokość | 200 mm | |
Głębokość | 42 mm | |
Temperatura otoczenia | Podczas pracy: -5~55°C (do 55°C po wcześniejszym ustaleniu) |

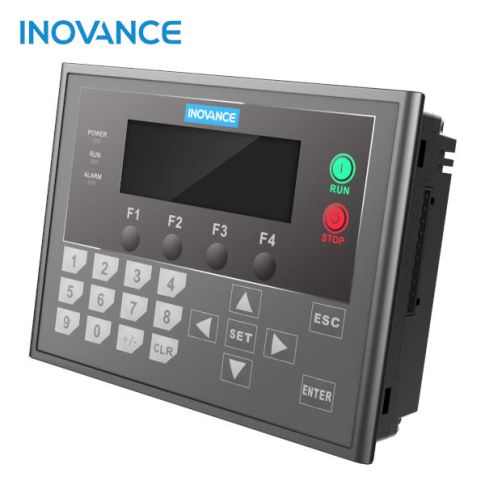

Sterownik PLC H0U-0808MRT-XP-INT - przegląd produktu:
Sterownik PLC H0U-0808MRT-XP-INT - opis zacisków:
Terminal | Opis |
---|---|
J1 | Zaciski wejściowe (Y0 - Y7) |
J2 | Zasilanie |
J3 | Port szeregowy (R485) |
J4 | Zaciski wejściowe (X0 - X7) |
J5 | Zaciski wejściowe (X10 - X17) - modele H0U-1616 |
J6 | Gniazdo USB typu B |
J8 | Zaciski wbudowanych wejść i wyjść analogowych - modele "-6AT" |
J9 | Zaciski wyjściowe (Y10 - Y17) - modele H0U-1616 |
