Sterownik PLC INOVANCE H0U-1616MRT-XP-INT

Opis

16 wejść cyfrowych w tym 6 wejść szybkich - 2 x 60kHz, 4 x 10kHz
16 wyjść - 12 przekaźnikowych, 4 tranzystorowe izolowane NPN, w tym 2 szybkie 100 kHz
Pamięć programu: PLC - 8 tys. kroków, HMI - 56 kB.
Krótki czas wykonania instrukcji - 100ns/instrukcję
Sterowanie ruchem: interpolacja liniowa i kołowa na płaszczyźnie
25 klawiszy, w tym 4 (F1 - F4) definiowane przez użytkownika
Komunikacja Modbus-RTU i inne
Wbudowane 3 porty RS485 i port USB typu B do programowania
Języki programowania: LD, IL, SFC
Darmowe oprogramownie: AutoShop dla programu sterownika, HTodEditor dla wyświetlacza
Certyfikat CE

Model PLC		H0U-1616MRT-XP-INT
Zasilanie		24 Vdc ±20%
Wbudowane wejścia cyfrowe	Liczba wejść	16
Wbudowane wejścia cyfrowe	Szybkie wejścia	6: 2 x 60 kHz; 4 x 10 kHz
Wbudowane wyjścia	Liczba wyjść	16
	Szybkie wyjścia	2 x 100 kHz
	Typ wyjścia	12 x przekaźnikowe; 4 x tranzystorowe izolowane NPN
Wbudowane porty	Port szeregowy	COM0 (RS485), COM1 (RS485), COM2 (RS485)
Wbudowane porty	Port USB	1 Typu B
Protokoły komunikacyjne		Modbus-RTU, N:N, równoległy, PC link, HMI, instrukcje RS (swobodny protokół użytkownika)
Wyświetlacz	Typ	Graficzny monochromatyczny LCD
	Rozdzielczość	192 x 64
	Wymiary	104 x 39 mm
Klawiatura		25 klawiszy membranowych
Wymiary	Wysokość	146 mm
	Szerokość	200 mm
	Głębokość	42 mm
Temperatura otoczenia		Podczas pracy: -5~55°C (do 55°C po wcześniejszym ustaleniu)

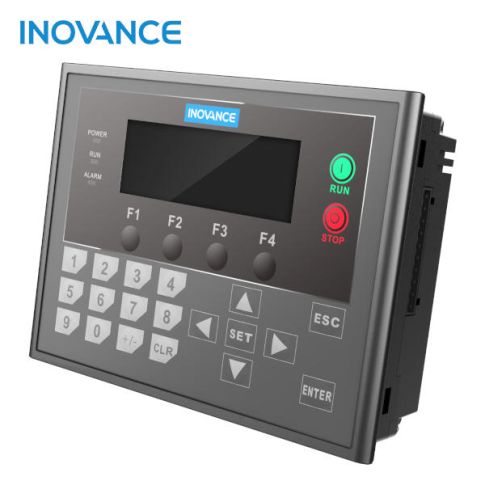

Sterownik PLC H0U-1616MRT-XP-INT - front

Sterownik PLC H0U-1616MRT-XP-INT - terminale

Terminal	Opis
J1	Zaciski wejściowe (Y0 - Y7)
J2	Zasilanie
J3	Port szeregowy (R485)
J4	Zaciski wejściowe (X0 - X7)
J5	Zaciski wejściowe (X10 - X17) - modele H0U-1616
J6	Gniazdo USB typu B
J8	Zaciski wbudowanych wejść i wyjść analogowych - modele "-6AT"
J9	Zaciski wyjściowe (Y10 - Y17) - modele H0U-1616
