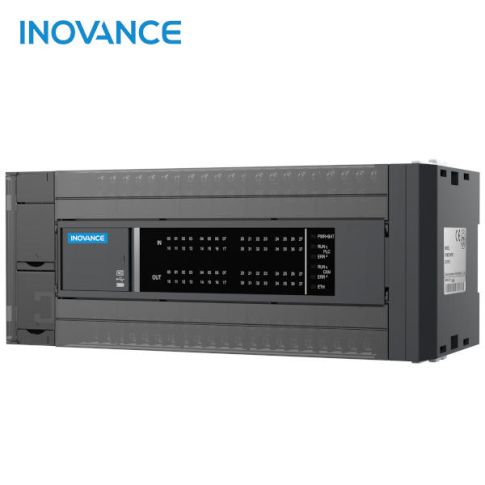

Sterownik PLC INOVANCE H3U-3232MR-INT
- Pamięć programu: 64 tys. kroków.
- Czas wykonania instrukcji: 100ns.
- 32 wejścia cyfrowe (w tym 8 wejśc szybkich 200kHz).
- 32 wyjścia przekaźnikowe.
- Modbus-TCP (port Ethernet), Modbus-RTU (port szeregowy), CANopen oraz CANlink.
- Interpolacja liniowa i kołowa na płaszczyźnie.
- Programowanie zgodnie z normą IEC61131-3: LD, IL, SFC.
- Darmowe oprogramowanie AutoShop.
- CE, TUV.
Opis
Sterownik PLC H3U-3232MR - główne cechy:
- 32 wejść cyfrowych w tym 8 wejść szybkich 200kHz
- 32 wyjść przekaźnikowe
- Krótki czas wykonania instrukcji 100ns/instrukcje
- Sterowanie ruchem: interpolacja liniowa i kołowa na płaszczyźnie
- Możliwość rozbudowy o kolejne moduły rozszerzeń
- Wbudowana komunikacja Modbus-TCP (port Ethernet), Modbus-RTU (port szeregowy), CANopen oraz CANlink
- Języki programowania zgodne z normą IEC61131-3: LD, IL, SFC
- Darmowe oprogramownie: AutoShop
- Certyfikaty: CE, TUV
Sterownik PLC H3U-3232MR - specyfikacja techniczna:
| Model PLC | H3U-3232MR | |
|---|---|---|
| Zasilanie | 230 VAC (85~264 VAC) | |
| Moduły rozszerzeń (lokalnie) | Maksymalnie 128 wej/wyj cyfrowych lub do 24 wej/wyj analogowych | |
| Moduły rozszerzeń (zdalne) | Maksymalnie do 7986 wej/wyj cyfrowych lub 1488 wej/wyj analogowych | |
| Wbudowane wejścia | Liczba wejść | 32 |
| Szybkie wejścia | 8x 200 kHz (otwarty kolektor) | |
| Wbudowane wyjścia | Liczba wyjść | 32 |
| Szybkie wyjścia | - | |
| Typ wyjścia | Przekaźnikowe Maksymalny prąd wyjściowy: - obciążenie rezystancyjne: 8A dla wspólnego zacisku (COMx) - obciążenie indukcyjne: 220 VAC, 80 VA - lampa 220 VAC, 100W | |
| Wbudowane porty | Port szeregowy | COM0 (RS422/485), COM1 (RS485), Modbus-RTU, gniazdo DB9 |
| Port CAN | CANopen/CANlink | |
| Port Ethernet | Modbus-TCP, gniazdo RJ45 | |
| Port USB | Mini-B | |
| Wymiary | Wysokość | 90 mm |
| Szerokość | 230 mm | |
| Głębokość | 95 mm | |
| Temperatura otoczenia | Podczas pracy: -5~45°C (do 55°C po wcześniejszym ustaleniu) | |

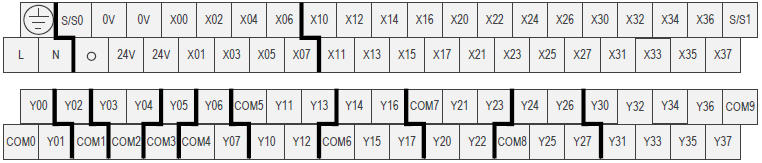

Sterownik PLC H3U-3232MR - terminal zaciskowy I/O:
Sterownik PLC H3U-3232MR - opis zacisków:
| Złącze | Funkcja | Opis |
|---|---|---|
| L, N, PE | Zasilanie | Zasilanie jedno-fazowe 85-264 VAC (nominalne 220 VAC) |
| 24V, 0V | Napięcie wyjściowe | Napięcie wyjściowe +24 VDC, służące do zasilenia wejść i wyjść oraz czujników zewnętrznych. Maksymalny prąd wyjściowy 350mA |
| Y00-Y37 | Wyjście przekaźnikowe | Dopuszczalne napięcie poniżej 250 VAC lub 30 VDC, izolacja mechaniczna, maks. Prąd wyjściowy: - 8A dla wspólnego zacisku (COMx) - obciążenie indukcyjne: 12W/24 VDC - lampa 220 VAC, 100W |
| X10-X37 | Wejście cyfrowe normalne | Detekcja napięcia: 24 VDC Rezystancja wejściowa: 4.3kΩ |
| X00-X07 | Wejścia cyfrowe szybkie | Detekcja napięcia: 24 VDC Rezystancja wejściowa: 3.3kΩ, Częstotliwość: maks. 200 kHz Otwarty kolektor |

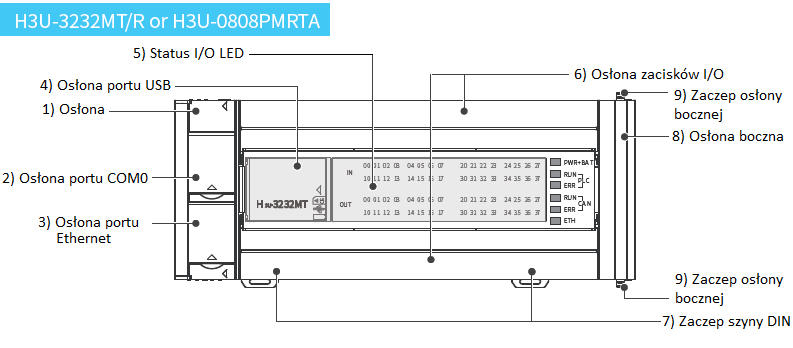

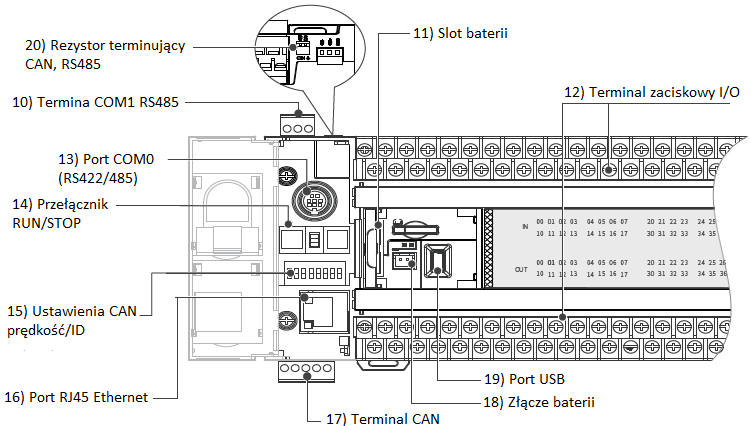

Sterownik PLC H3U-3232MR - przegląd produktu:

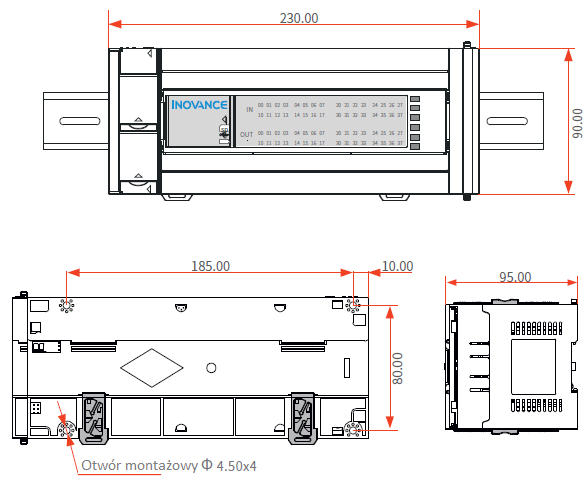

Sterownik PLC H3U-3232MR - wymiary:
Sterownik PLC H3U-3232MR - przykład aplikacji:
Sterownik PLC H3U-3232MR - dostępne akcesoria:
| Część | Model | Opis |
|---|---|---|
| Moduły rozszerzeń | GL10-4AD-INT | Moduł wejść analogowych, 4 kanały |
| GL10-4DA-INT | Moduł wyjść analogowych, 4 kanały | |
| GL10-0016ER-INT | Moduł wyjść I/O, 16 wyjść przekaźnikowych | |
| GL10-0016ETN-INT | Moduł wyjść I/O, 16 wyjść tranzystorowych NPN | |
| GL10-0016ETP-INT | Moduł wyjść I/O, 16 wyjść tranzystorowych PNP | |
| GL10-0032ETN-INT | Moduł wyjść I/O, 32 wyjść tranzystorowych NPN | |
| GL10-1600END-INT | Moduł wejść I/O, 16 wejść cyfrowych NPN/PNP | |
| GL10-3200END-INT | Moduł wejść I/O, 32 wejść cyfrowych NPN/PNP | |
| GL10-PS2-INT | Moduł zasilacza | |
| GL10-RTU-COP | Moduł komunikacyjny CANopen (slave), obsługa maksymalnie 16 zewnętrznych modułów I/O | |
| Przewody | H2U-232-CAB | Przewód do programowania PLC, komunikacja PC-PLC, wtyczka męska DB9, długość 2m |
| H2U-USB-CAB | Przewód do programowania PLC, komunikacja PC-PLC, mini USB, długość 1.5m | |
| IT5-H2U-CAM | Przewód komunikacyjny PLC-HMI, wtyczka męska DB9, długość 3m | |
| S6-L-T04-0.3 | Przewód Ethernetowy, długość 0.3m, prędkość transmisji do 100Mbps, STP | |
| Bateria | H2U-BAT | Bateria litowa CR2032 do PLC, 3V 225mAh, długość przewodu 55mm |
