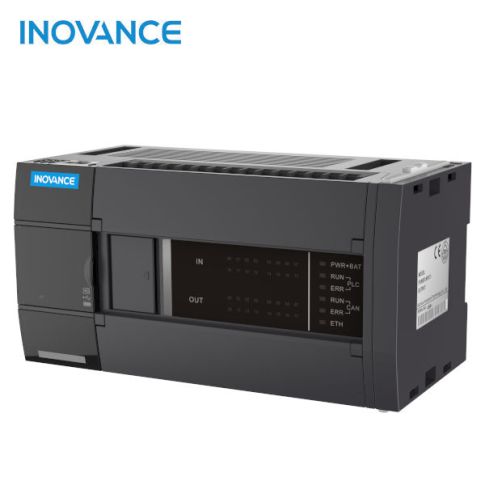

Sterownik PLC INOVANCE H3U-1616MT-XP-INT

Opis

Standardowa klasa PLC: obsługa dwóch osi, ruch po okręgu, interpolacja punkt-punkt
16 wejść cyfrowych w tym 8 wejść szybkich 200kHz
16 wyjść tranzystorowych w tym 5 wyjść szybkich 200kHz
Krótki czas wykonania instrukcji 100ns/instrukcje
Sterowanie ruchem: interpolacja liniowa i kołowa na płaszczyźnie lub w przestrzeni
Możliwość rozbudowy o kolejne moduły rozszerzeń
Wbudowana komunikacja Modbus-TCP (port Ethernet), Modbus-RTU (port szeregowy), CANopen oraz CANlink
Języki programowania zgodne z normą IEC61131-3: LD, IL, SFC
Darmowe oprogramownie: AutoShop
Certyfikaty: CE, TUV

Model PLC		H3U-1616MT-XP
Zasilanie		230 VAC (85~264 VAC)
Moduły rozszerzeń (lokalnie)		Maksymalnie 128 wej/wyj cyfrowych lub do 24 wej/wyj analogowych
Moduły rozszerzeń (zdalne)		Maksymalnie do 7986 wej/wyj cyfrowych lub 1488 wej/wyj analogowych
Wbudowane wejścia	Liczba wejść	16
Wbudowane wejścia	Szybkie wejścia	8x 200 kHz (otwarty kolektor)
Wbudowane wyjścia	Liczba wyjść	16
	Szybkie wyjścia	5x 200 kHz (otwarty kolektor)
	Typ wyjścia	Tranzystorowe
Wbudowane porty	Port szeregowy	COM0 (RS422/485), COM1 (RS485), Modbus-RTU, gniazdo DB9
	Port CAN	CANopen/CANlink
	Port Ethernet	Modbus-TCP, gniazdo RJ45
	Port USB	Mini-B
Wymiary	Wysokość	90 mm
	Szerokość	170 mm
	Głębokość	90 mm
Temperatura otoczenia		Podczas pracy: -5~45°C (do 55°C po wcześniejszym ustaleniu)

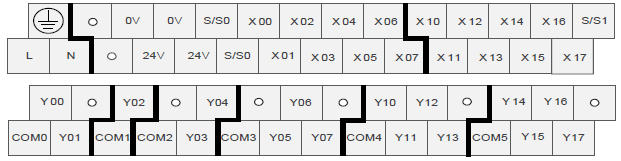

Sterownik PLC INOVANCE H3U-1616MT-XP terminal zaciskowy

Złącze	Funkcja	Opis
L, N, PE	Zasilanie	Zasilanie jedno-fazowe 85-264 VAC (nominalne 220 VAC)
24V, 0V	Napięcie wyjściowe	Napięcie wyjściowe +24 VDC, służące do zasilenia wejść i wyjść oraz czujników zewnętrznych. Maksymalny prąd wyjściowy 350mA
Y05-Y17	Wyjście tranzystorowe NPN normalne	Otwarty kolektor, optoizolacja, napięcie zasilania 5-24 VDC, maksymalny prąd wyjściowy: - obciążenie rezystancyjne 8A (wspólny terminal) - obciążenie indukcyjne: 220VAC, 80 VA - lampa: 1.5W/24 VDC
Y00-Y04	Wyjście tranzystorowe NPN szybkie	Otwarty kolektor, optoizolacja, napięcie zasilania 5-24 VDC, maksymalny prąd wyjściowy: - obciążenie rezystancyjne 0.5A/punkt, 0.8A/4 punkty, 1/6A/8 punktów - obciążenie indukcyjne: 12W / 24 VDC - lampa: 1.5W/24 VDC Częstotliwość: maks. 200 kHz na każdy kanał
X10-X17	Wejście cyfrowe normalne	Detekcja napięcia: 24 VDC Rezystancja wejściowa: 4.3kΩ
X00-X07	Wejścia cyfrowe szybkie	Detekcja napięcia: 24 VDC Rezystancja wejściowa: 3.3kΩ, Częstotliwość: maks. 200 kHz Otwarty kolektor

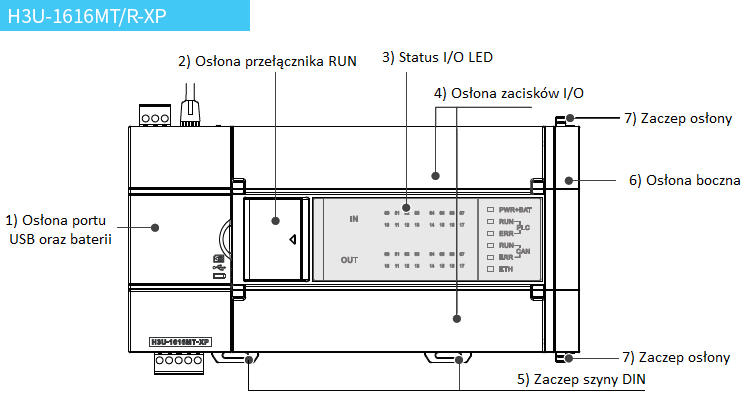

Sterownik PLC INOVANCE H3U-1616MT-XP opis sterownika

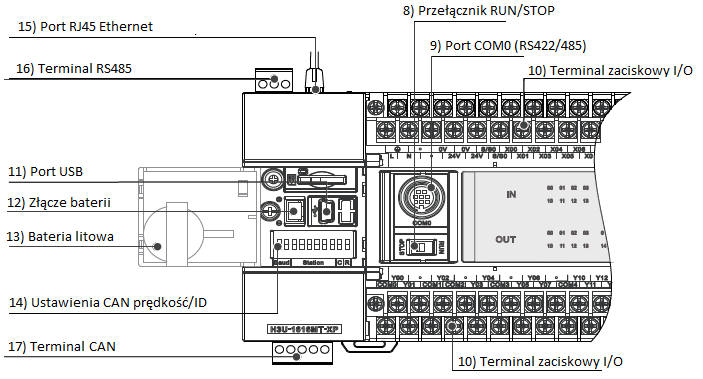

Sterownik PLC INOVANCE H3U-1616MT-XP opis urządzenia

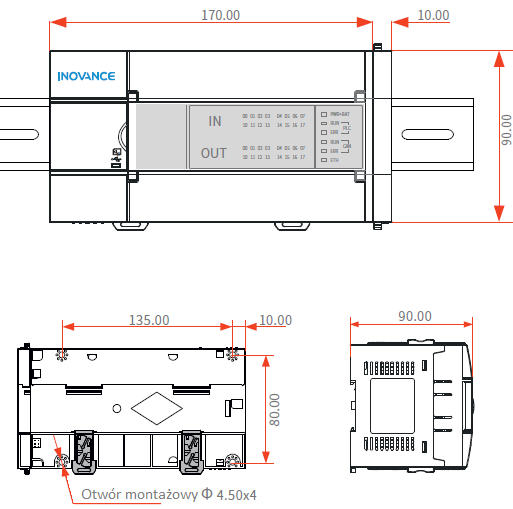

Wymiary - sterownik PLC INOVANCE H3U-1616MT-XP

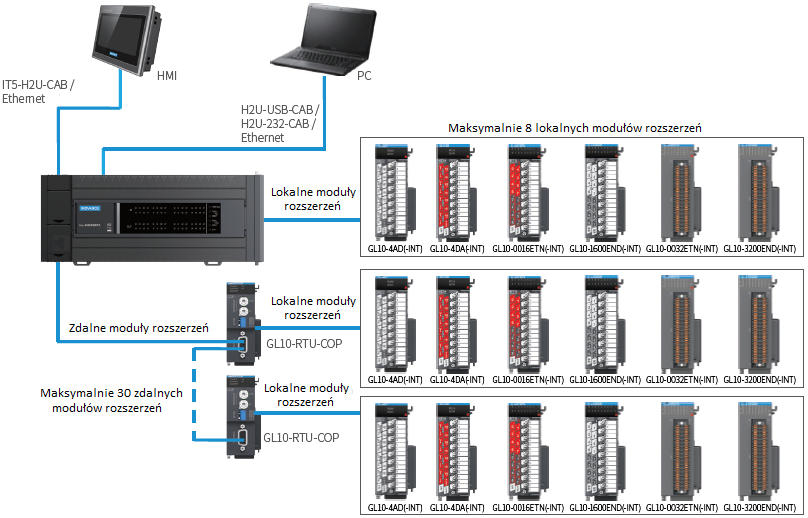

Sterownik PLC INOVANCE H3U-1616MT-XP przykład aplikacji

Część	Model	Opis
Moduły rozszerzeń	GL10-4AD-INT	Moduł wejść analogowych, 4 kanały
	GL10-4DA-INT	Moduł wyjść analogowych, 4 kanały
	GL10-0016ER-INT	Moduł wyjść I/O, 16 wyjść przekaźnikowych
	GL10-0016ETN-INT	Moduł wyjść I/O, 16 wyjść tranzystorowych NPN
	GL10-0016ETP-INT	Moduł wyjść I/O, 16 wyjść tranzystorowych PNP
	GL10-0032ETN-INT	Moduł wyjść I/O, 32 wyjść tranzystorowych NPN
	GL10-1600END-INT	Moduł wejść I/O, 16 wejść cyfrowych NPN/PNP
	GL10-3200END-INT	Moduł wejść I/O, 32 wejść cyfrowych NPN/PNP
	GL10-PS2-INT	Moduł zasilacza
	GL10-RTU-COP	Moduł komunikacyjny CANopen (slave), obsługa maksymalnie 16 zewnętrznych modułów I/O
Przewody	H2U-232-CAB	Przewód do programowania PLC, komunikacja PC-PLC, wtyczka męska DB9, długość 2m
	H2U-USB-CAB	Przewód do programowania PLC, komunikacja PC-PLC, mini USB, długość 1.5m
	IT5-H2U-CAM	Przewód komunikacyjny PLC-HMI, wtyczka męska DB9, długość 3m
	S6-L-T04-0.3	Przewód Ethernetowy, długość 0.3m, prędkość transmisji do 100Mbps, STP
Bateria	H2U-BAT	Bateria litowa CR2032 do PLC, 3V 225mAh, długość przewodu 55mm
