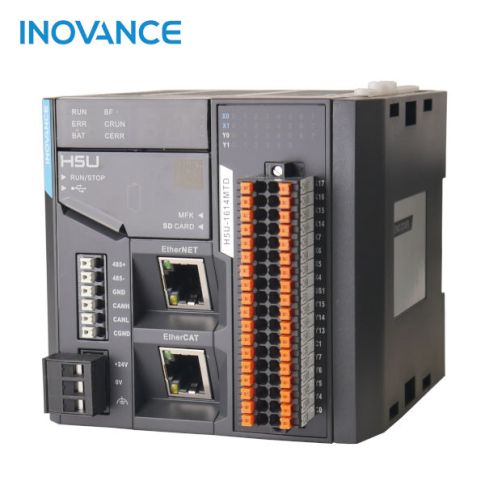

Sterownik PLC Inovance H5U-1614MTD

Opis

128 tysięcy kroków programu oraz 2MB pamięci na zmienne niestandardowe

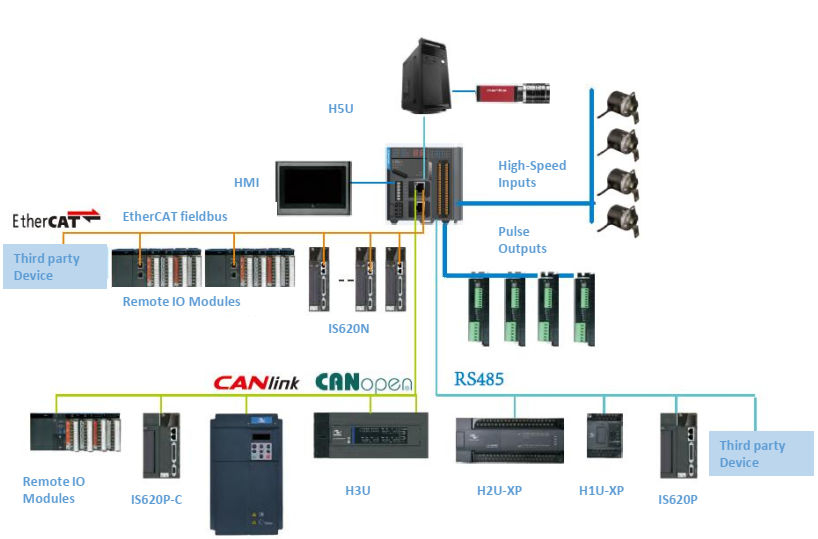

Wbudowana komunikacja RS485, CANopen, CANlink, Ethernet, EtherCAT
Obsługa 72 urządzeń slave EtherCAT
Sterowanie 36 osiami napędowymi - 32 po EtherCAT, 16 po CANopen, 4 cyfrowo (puls, kierunek)
Interpolacja liniowa i kołowa oraz e-CAM
14 wyjść cyfrowych NPN w tym 4 szybkie wyjścia
16 wejść cyfrowych (source/sink) w tym 4 szybkie wejścia
Rozbudowa do 16 modułów rozszerzeń
Język programowania LD, SFC, FB/FC
Debugowanie i symulacja pracy sterownika w trybie ofline
Zgodność z PLCopen
Slot na kartę SD
Kompaktowa obudowa
Darmowe oprogramowanie AutoShop
Certyfikat CE

Model PLC	H5U-1614-MTD
Zasilanie	24 VDC
Liczba wejść	16 typu sink/source w tym 4 szybkie 200 kHz
Liczba wyjść	14 typu NPN w tym 4 szybkie 200 kHz
Liczba obsługiwanych osi	EtherCAT	32
	CANopen	16
	Impulsowo	4
Pojemność danych programu	- do 128 tysięcy kroków programu - 2 MB zmiennych niestandardowych w tym 256kb pamiętanych w przypadku awarii zasilania
Moduły rozszerzeń	Do 16 modułów zainstalowanych lokalnie
Język programowania	SFC, LD (z funkcją FB/FC)
Komunikacja	Ethernet	1x złącze RJ45: Modbus TCP - pobieranie i przesyłanie programu oraz aktualizacja oprogramowania
	EtherCAT	1x złącze RJ45: EtherCAT
	Szeregowa	1x złącze RS485 Modbus RTU
	CAN	1x złącze CANopen/CANlink
Sterowanie ruchem	- krzywka elektroniczna e-CAM - interpolacja kołowa oraz liniowa
USB	Pobieranie i przesyłanie programu, komunikacja z oprogramowaniem PC
Karta SD	Pobieranie i przesyłanie programu oraz aktualizowanie oprogramowania sterownika

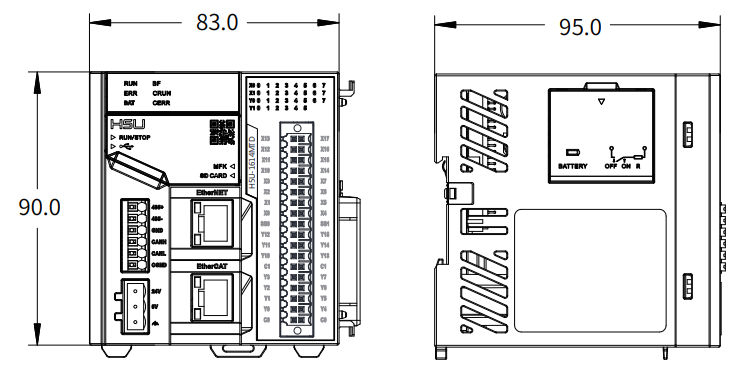

Wymiary	Szerokość [mm]	83.0
	Wysokość [mm]	90.0
	Głębokość [mm]	95.0
Temperatura pracy	–10° C do +55° C
Stopień ochrony	IP20

Model	Opis
GL10-4AD-INT	Moduł wejść analogowych, 4 kanały
GL10-4DA-INT	Moduł wyjść analogowych, 4 kanały
GL10-0016ER-INT	Moduł wyjść I/O, 16 wyjść przekaźnikowych
GL10-0016ETN-INT	Moduł wyjść I/O, 16 wyjść tranzystorowych NPN
GL10-0016ETP-INT	Moduł wyjść I/O, 16 wyjść tranzystorowych PNP
GL10-0032ETN-INT	Moduł wyjść I/O, 32 wyjść tranzystorowych NPN
GL10-1600END-INT	Moduł wejść I/O, 16 wejść cyfrowych NPN/PNP
GL10-3200END-INT	Moduł wejść I/O, 32 wejść cyfrowych NPN/PNP
GL10-4PT-INT	Moduł wejść temperaturowych, 4 kanały, rezystancyjne
GL10-4TC-INT	Moduł wejść temperaturowych, 4 kanały, termopara
GL10-8TC-INT	Moduł wejść temperaturowych, 8 kanałów, termopara
GL10-PS2-INT	Moduł zasilacza
GL10-RTU-COP-INT	Moduł komunikacyjny CANopen (slave), obsługa maksymalnie 16 zewnętrznych modułów I/O
GL10-RTU-ECTA-INT	Moduł komunikacyjny EtherCAT
