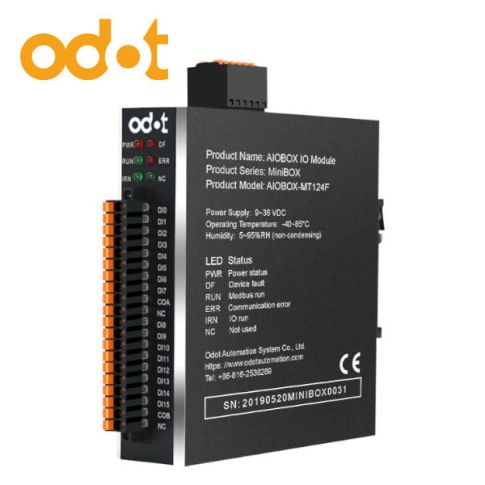

16 wejść cyfrowych NPN/PNP - Modbus - ODOT AIOBOX-MT124F
- 16 wejść cyfrowych (DI) NPN/PNP 24VDC.
- Komunikacja MODBUS TCP/RTU/ASCII.
- 16 wskaźników LED sygnalizujących stan wejść.
- Optoizolacja wejść.
- 32-bitowy licznik obsługujący wejścia cyfrowe.
- Możliwość podłączenia czujników cyfrowych 2- i 3-przewodowych.
- Montaż na szynie DIN.
- Certyfikat: EMS, CE.
- Gwarancja producenta: 3 lata.
Opis
16 wejść cyfrowych NPN/PNP AIOBOX-MT124F - główne cechy:
AIOBOX-MT222F to zintegrowany moduł rozszerzeń 16 wejść cyfrowych (logika NPN/PNP) bazujący na komunikacji Modbus. W komunikacji z urządzeniami nadrzędnymi może wykorzystywać jednocześnie szeregowy port komunikacyjny RS485 (Modbus RTU) oraz podwójny port Ethernetowy (Modbus TCP) w topologii łańcuchowej (kaskadowej). Aluminiowa obudowa zapewnia osłonę przed zewnętrznymi zakłóceniami, a warstwy ochronne na płytkach PCB chronią je przed utlenianiem i korozją. Moduł jest łatwy w obsłudze i podłączeniu, a jego niewielkie rozmiary oraz zaczep na szynę DIN, pozwalają na montaż w szafach sterowniczych. Wskaźniki LED dla każdego wejścia pomagają użytkownikowi w konfiguracji oraz kontroli systemu.
16 wejść cyfrowych NPN/PNP AIOBOX-MT124F - specyfikacja techniczna:
Dane techniczne:
- Specyfikacja: moduł 16 wejść cyfrowych PNP
- Komunikacja: podwójny port Ethernet dla protokołu Modbus TCP oraz port szeregowy RS485 dla protokołu Modbus RTU/ASCII
- Prędkość transmisji: 2400~115200bps
- Napięcie zasilania: 9~36 VDC
- Pobór prądu: max 116mA przy 24VDC
- Temperatura pracy: -40ºC~85ºC
- Stopień ochrony: IP20
- Okablowanie: I/O - maks. 1.5mm2 (AWG-16)
- Wymiary: 110 x 27,5 x 110 mm (dł. x szer. x wys.)
- Waga: 330g
- Montaż na szynie DIN (35mm)
Specyfikacja modułu komunikacyjnego:
- Protokół: Modbus-TCP
- Porty: 2x RJ45 z funkcją przełączania i pracą kaskadową
- Prędkość transmisji: 10/100 Mbps
- Odległość transmisji: do 100m
- Obsługiwane kody funkcyjne: 01/02/03/04/05/06/15/16
- Konfiguracja IP: za pomocą oprogramowania AIO-Box Config
- Protokół: Modbus - RTU/ASCII
- Port: jednokierunkowe zaciski śrubowe RS485
- Prędkość transmisji: 2400~115200bps
- Ilość stacji: 1~247
- Bity danych: 7, 8
- Bit stopu: 1, 2
- Parzystość: None, even, odd
- Odległość transmisji: do 1200m (przy prędkości transmisji 2400bps)
- Obsługiwane kody funkcyjne: 01/02/03/04/05/06/15/16
Ethernet
Port szeregowy
Specyfikacja wejść cyfrowych
- Ilość kanałów: 16
- Logika: NPN/ PNP (22~28VDC)
- Wskaźnik stanu wejścia: tak, dla każdego kanału osobno
- Impedancja wejścia: >1.8kΩ
- Częstotliwość próbkowania: 500Hz
- Czas filtrowania: 10ms
- Częstotliwość licznika: <200Hz
- Prąd przewodzenia: maks. 15mA/kanał przy 28VDC
- Opóźnienie wejścia: OFF→ON: maks. 3ms, ON→OFF: maks. 2ms

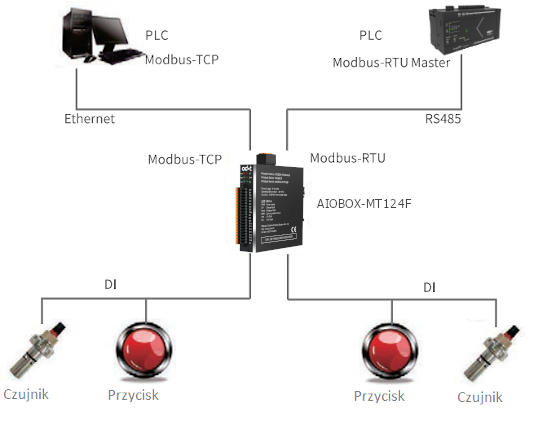

16 wejść cyfrowych NPN/PNP AIOBOX-MT124F - przykład aplikacji:

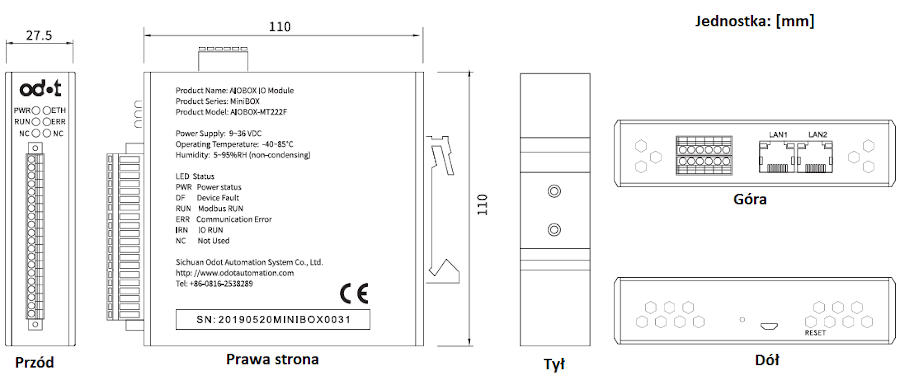

16 wejść cyfrowych NPN/PNP AIOBOX-MT124F - wymiary:
