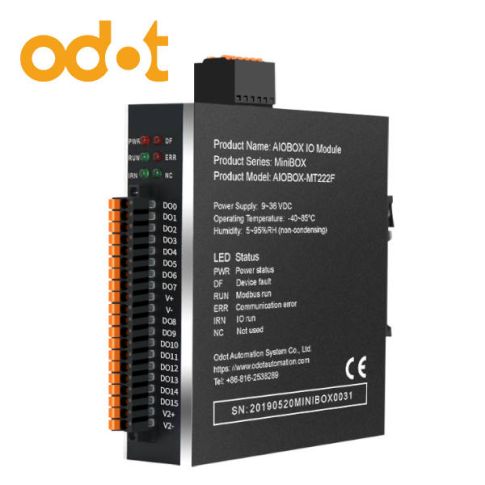

16 wyjść cyfrowych PNP - Modbus - ODOT AIOBOX-MT222F

16 wyjść cyfrowych PNP AIOBOX-MT222F - główne cechy:

AIOBOX-MT222F to zintegrowany moduł rozszerzeń 16 wyjść cyfrowych (logika PNP) bazujący na komunikacji Modbus. W komunikacji z urządzeniami nadrzędnymi może wykorzystywać jednocześnie szeregowy port komunikacyjny RS485 (Modbus RTU) oraz podwójny port Ethernetowy (Modbus TCP) w topologii łańcuchowej (kaskadowej). Aluminiowa obudowa zapewnia osłonę przed zewnętrznymi zakłóceniami, a warstwy ochronne na płytkach PCB chronią je przed utlenianiem i korozją. Moduł jest łatwy w obsłudze i podłączeniu, a jego niewielkie rozmiary oraz zaczep na szynę DIN, pozwalają na montaż w szafach sterowniczych. Wskaźniki LED dla każdego wyjścia pomagają użytkownikowi w konfiguracji oraz kontroli systemu.

16 wyjść cyfrowych PNP AIOBOX-MT222F - specyfikacja techniczna:

Dane techniczne:

• Specyfikacja: moduł 16 wyjść cyfrowych PNP
• Komunikacja: podwójny port Ethernet dla protokołu Modbus TCP oraz port szeregowy RS485 dla protokołu Modbus RTU/ASCII
• Prędkość transmisji: 2400~115200bps
• Napięcie zasilania: 9~36 VDC
• Pobór prądu: max 116mA przy 24VDC
• Temperatura pracy: -40ºC~85ºC
• Stopień ochrony: IP20
• Okablowanie: I/O - maks. 1.5mm2 (AWG-16)
• Wymiary: 110 x 27,5 x 110 mm (dł. x szer. x wys.)
• Waga: 330g
• Montaż na szynie DIN (35mm)

Specyfikacja modułu komunikacyjnego:

Ethernet

• Protokół: Modbus-TCP
• Porty: 2x RJ45 z funkcją przełączania i pracą kaskadową
• Prędkość transmisji: 10/100 Mbps
• Odległość transmisji: do 100m
• Obsługiwane kody funkcyjne: 01/02/03/04/05/06/15/16
• Konfiguracja IP: za pomocą oprogramowania AIO-Box Config

Port szeregowy

• Protokół: Modbus - RTU/ASCII
• Port: jednokierunkowe zaciski śrubowe RS485
• Prędkość transmisji: 2400~115200bps
• Ilość stacji: 1~247
• Bity danych: 7, 8
• Bit stopu: 1, 2
• Parzystość: None, even, odd
• Odległość transmisji: do 1200m (przy prędkości transmisji 2400bps)
• Obsługiwane kody funkcyjne: 01/02/03/04/05/06/15/16

Specyfikacja wyjść cyfrowych

• Ilość kanałów: 16
• Logika: PNP (24VDC)
• Prąd znamionowy: 1A
• Impedancja wyjścia: <1.2Ω
• Wskaźnik stanu wejścia: tak, dla każdego kanału osobno
• Czas przełączania: OFF→ON: maks. 200us, ON→OFF: maks. 100us
• Funkcje zabezpieczenia: temperaturowe (150℃), nadprądowe (3A), zwarciowe

16 wyjść cyfrowych PNP AIOBOX-MT222F - przykład aplikacji:

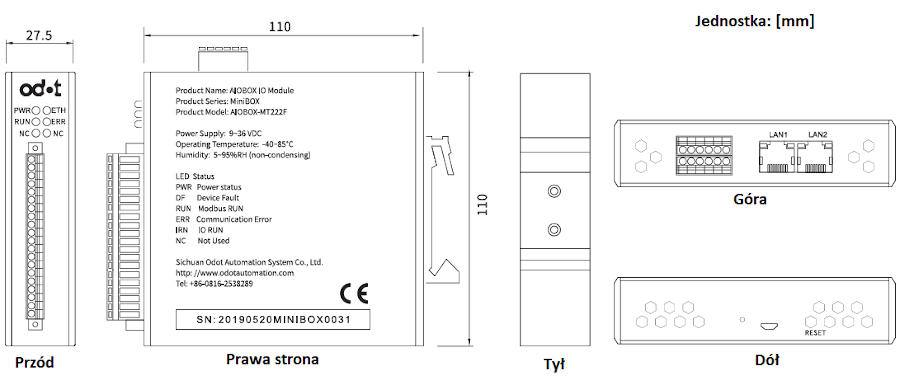

16 wyjść cyfrowych PNP AIOBOX-MT222F - wymiary:
