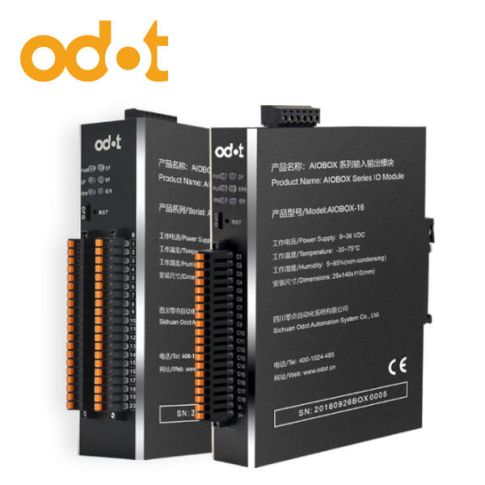

Konfigurowalny moduł wejść/wyjść ODOT AIOBOX-16/32

  • Moduł bazowy z obsługą od 3 do 5 kart rozszerzających.
  • Maks. 32 wejścia / wyjścia.
  • Aluminiowa obudowa.
  • Certyfikaty CE i EMS.
  • Darmowe oprogramowanie AIO-BOX Config.
  • temperatura pracy: -40°C~85°C.
  • Modbus, Profibus, Profinet, EtherCAT, CANopen.
  • Gwarancja: 3 lata.
  •

Opis

Konfigurowalny moduł wejść AIOBOX-16/32 - główne cechy:

  • AIBOX-16 - moduł bazowy z pojedynczą płytą główną obsługującą 3 sloty:
  • slot 0 zarezerwowany dla karty komunikacyjnej,
  • slot 1 / 2 dla modułów (kart) I/O (WEJ/WYJ).
  • AIBOX-32 - moduł bazowy z podwójną płytą główną obsługującą 5 slotów:
  • slot 0 zarezerwowany dla karty komunikacyjnej,
  • slot 1/2/3/4 dla modułów (kart) I/O (WEJ/WYJ).
  • Moduły komunikacyjne dla slotu 0:
  • Modbus-TCP + Modbus RTU
  • PROFINET
  • EtherCAT
  • PROFIBUS-DP
  • CANopen
  • Moduły wejść/wyjść (miejsce w slotach 1/2/3/4) - dowolnie konfigurowalne według potrzeb klienta, maksymalnie 32 wejścia/wyjścia,

AIBOX-16/32 to zintegrowany dowolnie konfigurowany sprzętowo moduł wejść/wyjść. Urządzenie przetwarza sygnały cyfrowe lub analogowe z wejść/wyjść na dane transmitowane za pomocą protokołów komunikacyjnych do/z urządzeń nadrzędnych jak: sterowniki PLC, komputery, sterowniki ruchu, itp.

Dostępne interfejsy komunikacyjne: Modbus TCP/ Modbus RTU, PROFINET, PROFIBUS-DP lub EtherCAT.

Konfigurowalny moduł we/wy AIOBOX-15/32 - wiele slotów

Dzięki „kanapkowej” budowie urządzenie pozwala na montaż dwóch dostępnych modułów wejść/wyjść (I/O) dla wersji AIBOX-16, lub czterech modułów I/O dla wersji AIBOX-32. Obudowa modułów bazowych wykonana jest z aluminium i zawiera zaczep na szynę DIN.

Konfigurowalny moduł we/wy AIOBOX-32 - budowa

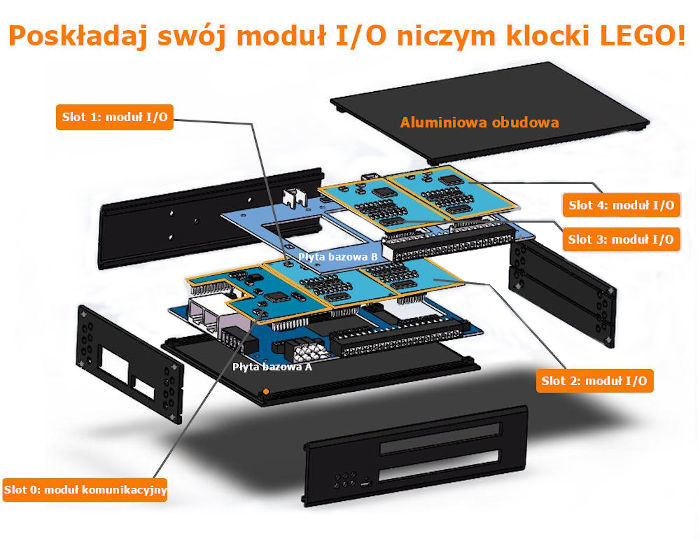

Budowa wewnętrzna modułu wejść / wyjść ODOT AIOBOX-32

Konfigurowalny moduł we/wy AIOBOX-16 - budowa

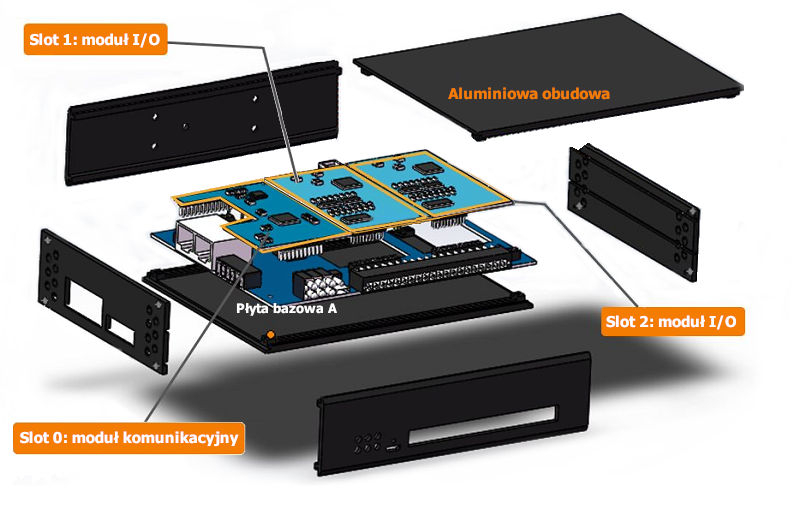

Budowa wewnętrzna modułu wejść / wyjść ODOT AIOBOX-16

Konfigurowalny moduł wejść AIOBOX-16/32 - moduły rozszerzeń:

Moduły bazowe:

  • AIOBOX-16
    • Napięcie zasilania: 9÷36 VDC
    • Pobór prądu: maks. 250mA (przy zasilaniu 24VDC)
    • Przewody I/O: maks. 1.5mm2 (AWG16)
    • Liczba slotów: 3 (0 - komunikacyjny, 1 - I/O, 2 – I/O)
    • Wymiary: 25*140*110mm
    • Zestaw zawiera: obudowę + płytę bazową A + śruby + listwę zaciskową + oznakowanie + klamrę
  • AIOBOX-32
    • Napięcie zasilania: 9÷36 VDC
    • Pobór prądu: maks. 400mA (przy zasilaniu 24VDC)
    • Przewody I/O: maks. 1.5mm2 (AWG16)
    • Liczba slotów: 5 (0 - komunikacyjny, 1 - I/O, 2 - I/O, 3 - I/O, 4 - I/O)
    • Wymiary: 37*140*110mm
    • Zestaw zawiera: obudowę + płytę bazową A + płytę bazowa B + śruby + listwę zaciskową + oznakowanie + klamrę

Moduły komunikacyjne:

    • AIO-X8031 (MODBUS)
      • Porty Ethernet: 2 porty z funkcją przełączania
        • Protokół: Modbus-TCP Server
        • Prędkość: 10/100 Mbps adaptacyjna, Auto-MDI/MDIX
        • Zasięg: do 100m
        • Liczba obsługiwanych klientów: maks. 2 jednocześnie
        • Kody funkcji: 01/02/03/04/05/06/15/16
        • Izolacja: elektromagnetyczna

      • Port szeregowy: 1 port RS-485
        • Protokół: Modbus-RTU Slave ( RTU i ASCII)
        • Złącze: zacisk śrubowy, raster 3.81mm
        • Ochrona ESD: ±16 kV
        • Bity danych: 7, 8
        • Bit stopu: 1, 2
        • Parzystość: None, even, odd
        • Prędkość transmisji: 2400~115200 bps
        • Kody funkcji: 01/02/03/04/05/06/15/16

    • AIO-X8032 (ProfiNet)
      • Typ: PROFINET IO
      • Porty Ethernet: 2 z funkcją przełączania
      • Prędkość: 10/100 Mbps adaptacyjna, Auto-MDI/MDIX
      • Zasięg: do 100m
      • Obsługiwana ilość danych: wejście: max 512 bajtów / wyjście: 512 bajtów
      • Izolacja: elektromagnetyczna

    • AIO-X8033 (EtherCAT)
      • Typ: EtherCAT slave
      • Porty Ethernet: 2
      • Prędkość: 10/100 Mbps adaptacyjna, Auto-MDI/MDIX
      • Zasięg: do 100m
      • Obsługiwana ilość danych: wejście: max 512 bajtów / wyjście: 512 bajtów
      • Izolacja: elektromagnetyczna

  • AIO-X8012 (Profibus DP)
    • Typ: PROFIBUS-DP slave
    • Protokół: PRPFIBUS-DP/V0
    • Port: 1x DB9
    • Prędkość: 9.6k-12Mbps adaptacyjna
    • Obsługiwana ilość danych: wejście: max 244 bajtów / wyjście: 244 bajtów
    • Ustawienie adresu: za pomocą 8 sekwencyjnego przełącznika DIP-switch

  • AIO-X8021 (CanOPEN)
  • Typ: CANopen Slave
  • Protokół: CANopen DS401
  • Port: 1x DB9
  • Adres urządzenia: 8-cyfrowy przełącznik (1~127)
  • Prędkość transmisji: 10k~1Mbit/s

Moduły IO:

  • AIO-X1248 – 8 wejść cyfrowych / 24VDC / NPN/PNP
  • AIO-X2228 – 8 wyjść cyfrowych / 24VDC / PNP
  • AIO-X3318 – 8 wejść analogowych niesymetrycznych (single-ended) / 0-20mA / 4-20mA (16 bitowe)
  • AIO-X3424 – 4 wejścia analogowe różnicowe / 0-20mA / 4-20mA / ±20mA (16 bitowe)
  • AIO-X3713 – 3 wejścia analogowe temperaturowe PT100
  • AIO-X3804 – 4 wejścia analogowe termoparowe TC
  • AIO-X6227 – 4 wejścia cyfrowe NPN / PNP + 3 wyjścia cyfrowe 24VDC PNP
  • AIO-X4342 – 4 wyjścia analogowe prądowe 0-20mA / 4-20mA / 0-24mA (16 bitowe)
  • AIO-X5102 – 2 wejścia enkoderowe inkrementalne / 5V TTL
  • AIO-X5112 – 2 wejścia enkoderowe inkrementalne / 1Vpp Sinus
  • AIO-X5216 – 6 szybkich wejść impulsowych / 24VDC / maksymalna częstotliwość: 10MHz / czas filtrowania 0.05 us~14.2 us

Konfigurowalny moduł wejść AIOBOX-16/32 - przykład aplikacji:

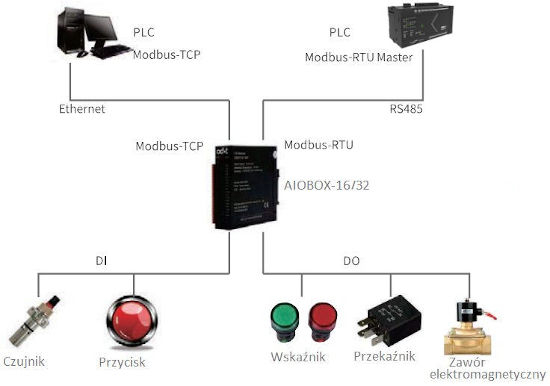

Konfigurowalny moduł we/wy AIOBOX-15/32 - przykład aplikacji

Konfigurowalny moduł wejść AIOBOX-16/32 - wymiary:

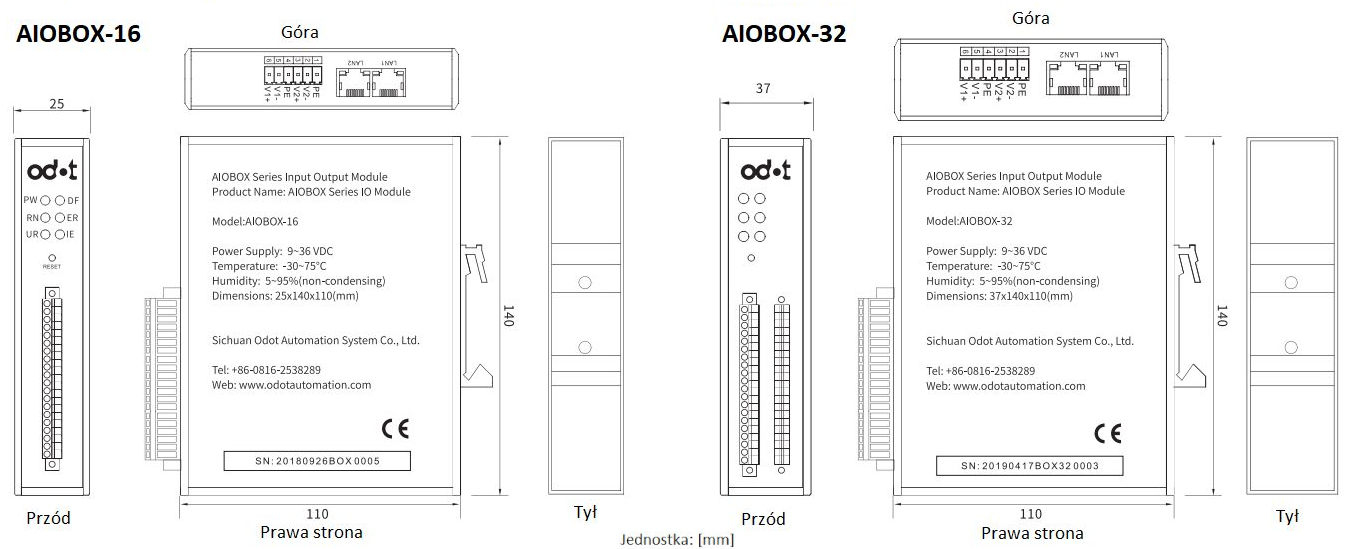

Wymiary - konfigurowalny moduł wejść/wyjść AIOBOX-16/32
