- 8 wejść cyfrowych, logika NPN / PNP, funkcja licznika
- 8 wyjść cyfrowych, logika PNP
- Komunikacja MODBUS TCP/RTU/ASCII
- Wyłącznik termiczny oraz ochrona nadprądowa
- 16 wskaźników LED sygnalizujących stan wej/wyj
- 32-bitowy licznik obsługujący wejścia cyfrowe (częstotliwość < 200 Hz)
- Optoizolowane wejścia/wyjścia (3 kV rms)
- Certyfikat: EMS, CE
- Gwarancja producenta: 3 lata
Opis

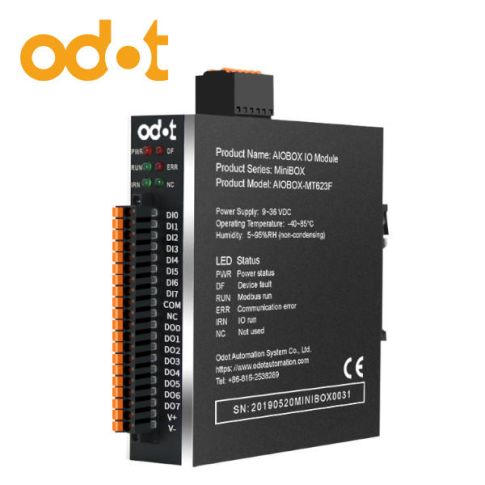

8 wejść cyfrowych NPN/PNP / 8 wyjść cyfrowych PNP AIOBOX-MT623F - główne cechy:
AIOBOX-MT623F to zintegrowany moduł rozszerzeń 8 wejść cyfrowych oraz 8 wyjść cyfrowych bazujący na komunikacji Modbus. W komunikacji z urządzeniami nadrzędnymi może wykorzystywać jednocześnie szeregowy port komunikacyjny RS485 (Modbus RTU) oraz podwójny port Ethernetowy (Modbus TCP) w topologii łańcuchowej (kaskadowej). Aluminiowa obudowa zapewnia osłonę przed zewnętrznymi zakłóceniami, a warstwy ochronne na płytkach PCB chronią je przed utlenianiem i korozją. Moduł jest łatwy w obsłudze i podłączeniu, a jego niewielkie rozmiary oraz zaczep na szynę DIN, pozwalają na montaż w szafach sterowniczych. Wskaźniki LED dla każdego wejścia oraz wyjścia pomagają użytkownikowi w konfiguracji oraz kontroli systemu.
8 wejść cyfrowych NPN/PNP / 8 wyjść cyfrowych PNP AIOBOX-MT623F - specyfikacja techniczna:
Dane techniczne:
- Konfiguracja I/O: 8 wejść cyfrowych (NPN/PNP) z funkcją licznika + 8 wyjść cyfrowych (PNP)
- Komunikacja: podwójny port Ethernet dla protokołu Modbus TCP (praca kaskadowa) oraz port szeregowy RS485 dla protokołu Modbus RTU/ASCII
- Napięcie zasilania: 9~36 VDC
- Pobór prądu: max 116mA przy 24VDC
- Temperatura pracy: -40ºC~85ºC
- Prędkość transmisji: 2400~115200bps
- Stopień ochrony: IP20
- Izolacja I/O: optoizolacja (3 kVrms)
- Okablowanie: I/O - maks. 1.5mm2 (AWG-16)
- Waga: 330g
- Wymiary: 110 x 27,5 x 110 mm (dł. x szer. x wys.)
Specyfikacja modułu komunikacyjnego:
- Protokół: Modbus-TCP
- Porty: 2x RJ45 z funkcją przełączania i pracą kaskadową
- Prędkość transmisji: 10/100 Mbps
- Odległość transmisji: do 100m
- Obsługiwane kody funkcyjne: 01/02/03/04/05/06/15/16
- Konfiguracja IP: za pomocą oprogramowania AIO-Box Config
- Protokół: Modbus - RTU/ASCII
- Port: jednokierunkowe zaciski śrubowe RS485
- Prędkość transmisji: 2400~115200bps
- Ilość stacji: 1~247
- Bity danych: 7, 8
- Bit stopu: 1, 2
- Parzystość: None, even, odd
- Odległość transmisji: do 1200m (przy prędkości transmisji 2400bps)
- Obsługiwane kody funkcyjne: 01/02/03/04/05/06/15/16
Ethernet
Port szeregowy
Specyfikacja wejść cyfrowych
- Liczba kanałów: 8 wejść cyfrowych NPN/PNP
- Wskaźnik stanu wejścia: tak, dla każdego kanału osobno
- Impedancja wejścia: >1.8kΩ
- Częstotliwość próbkowania: 500Hz
- Czas filtrowania: 10ms
- Częstotliwość licznika: <200Hz
- Prąd przewodzenia: maks. 15mA/kanał przy 28VDC
- Opóźnienie wejścia: OFF→ON: maks. 3ms, ON→OFF: maks. 2ms
