Czujnik ultradźwiękowy – zasada działania.
Czujnik ultradźwiękowy działa na zasadzie odbicia fali dźwiękowej w paśmie ultrakrótkim od obiektu. Dzięki temu potrafi wykryć dowolny obiekt, niezależnie od koloru i materiału, z jakiego został on wykonany. W porównaniu do optycznych czujników odbiciowych jest bardziej odporny na porowatość powierzchni wykrywanego obiektu oraz zabrudzenia, które stanowią nie lada problem w przypadku czujników optycznych.

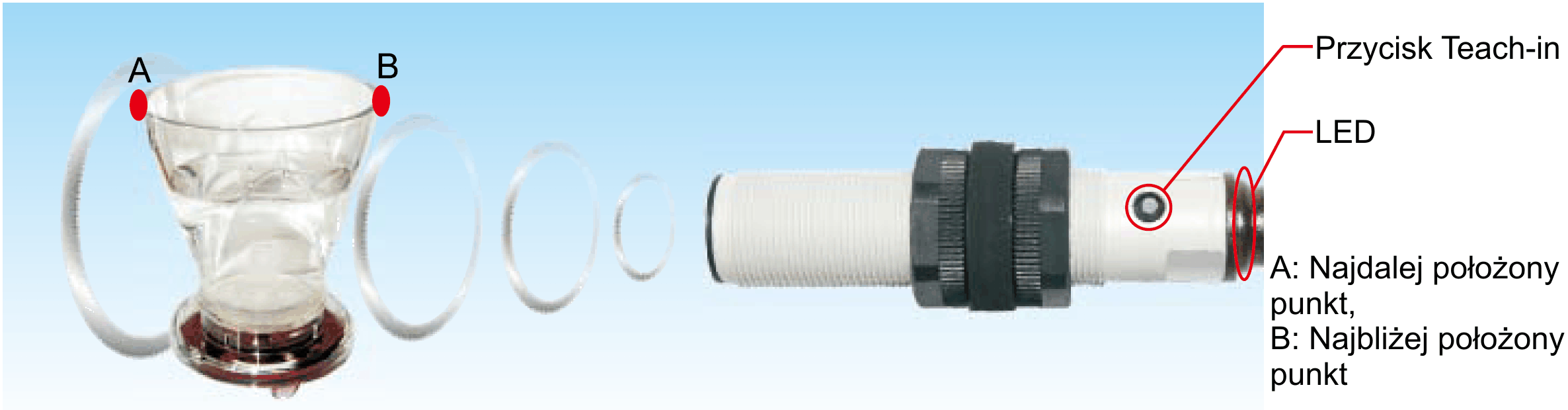

Na rynku dostępne są czujniki ultradźwiękowe z wyjściem cyfrowym lub analogowym. Kalibracja odbywa się za pomocą przycisku „Teach-in” (przycisku uczenia) i polega ona na określeniu strefy działania (najbliżej i najdalej położonego punktu strefy działania – punkty A i B na rysunku).
Czujnik ultradźwiękowy – zastosowanie.
Czujniki ultradźwiękowe znajdują zastosowanie tam, gdzie inne czujniki zawodzą z różnych powodów (np. obiekty przezroczyste lub niemetalowe w środowisku zapylonym). Ponadto wersje z wyjściem analogowym doskonale nadają się np. do pomiaru poziomu cieczy w zbiorniku lub pomiaru odległości obiektu od czujnika.
Czujnik ultradźwiękowy – polecamy.
Obecna od kilku lat na rynku polskim firma RIKO posiada w ofercie czujniki ultradźwiękowe o oznaczeniu katalogowym RU18. Dostępne są one w konfiguracji NPN lub PNP oraz z wyjściem analogowym 0-10Vdc. Zasięg działania wynosi do 900mm lub do 1600mm. Napięcie zasilania 15~30Vdc, pobór prądu w stanie jałowym 10µA, natomiast obciążalność wyjścia tranzystorowego 100mA. Minimalna rezystancja obciążenia wyjścia analogowego wynosi 1kΩ przy 10Vdc. Czujniki ultradźwiękowe RU18 zostały wyposażone w zabezpieczenia przed: odwrotną polaryzacją, zwarciami oraz przed chwilowym przekroczeniem napięcia zasilającego. Dostarczane są w obudowach cylindrycznych M18 o stopniu ochrony IP65 lub IP66 wykonanych z tworzywa. W tylnej części zabudowane jest gniazdo M12. Wyłącznym dystrybutorem czujników RIKO jest opolski ELDAR.
