Przemienniki częstotliwości MD200
Przemienniki częstotliwości serii MD200 to podstawowa seria falowników marki Inovance. Falowniki jednofazowe oferowane są w zakresie mocy od 0,4kW do 2,2kW, natomiast zasilane trójfazowo od 0,4kW do 3,7kW. Częstotliwość wyjściowa może być regulowana w zakresie od 0-500Hz, co pozwala na współprace z silnikami o znamionowej prędkości obrotowej do 30000 obr/min. Przy częstotliwości 3Hz falownik może wygenerować na wale silnika moment rozruchowy na poziomie 150% znamionowego momentu obrotowego silnika.
Przemiennik częstotliwości tej serii ma dwa algorytmy sterowania: skalarny oraz wektorowy w otwartej pętli sprzężenia zwrotnego. Sterowanie skalarne wykorzystywane jest w aplikacjach zmiennomomentowych, jak np. w sterowaniu pomp czy wentylatorów, natomiast sterowanie wektorowe w przypadkach w których potrzebny jest wysoki moment obrotowy przy niższych prędkościach, jak na przykład w tokarkach czy podajnikach ślimakowych.
Falowniki posiadają dodatkowe zabezpieczenie elektroniki poprzez powłokę ochronną na płytkach PCB, co zapewnia niezawodną pracę także w niesprzyjających warunkach. Falowniki mają wbudowany filtr przeciwzakłóceniowy kategorii C3.
Napięcia zasilania
Falowniki serii MD200 występują w dwóch wersjach zasilania: jedno i trójfazowej. Zależnie od miejsca montażu falownika oraz możliwości przepięcia zacisków uzwojeń silnika należy dobrać falownik o odpowiednim zasilaniu.
Falownik jednofazowy sprawdza się wszędzie tam, gdzie nie ma możliwości podłączenia zasilania trójfazowego. Należy przy tym pamiętać, że falownik zasilany napięciem 1x230Vac nie wygeneruje na wyjściu napięcia 3x400Vac, a 3x230V. Dlatego niezbędne jest przełączenie zacisków uzwojeń silnika w trójkąt. Na tabliczce znamionowej silnika powinna być informacja o możliwości pracy z napięciem 400/230Vac. Falowniki zasilane jednofazowo doskonale współpracują z elektrowrzecionami zasilanymi napięciem 3x230Vac w tym chłodzonymi wodą, nazywanymi potocznie „mokry chińczyk”.
Falowniki trójfazowe umożliwiają sterowanie silników z napięciem znamionowym do 3x400Vac. Jeżeli jest możliwość podłączenia zasilania trójfazowego, zalecane jest stosowanie przemienników częstotliwości zasilanych tym napięciem, ponieważ zrównoważone jest wtedy obciążenie wszystkich faz.
Montaż

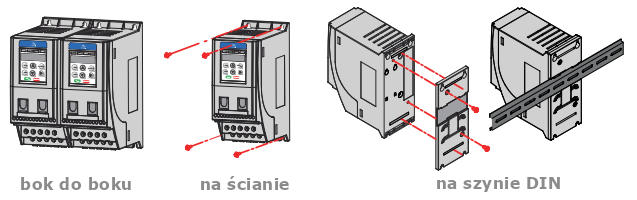

Falowniki serii MD200 w standardzie wyposażone są w uchwyty do montażu na szynie DIN (TH-35). Są również otwory montażowe do standardowej instalacji falownika. Dzięki kompaktowej obudowie przemienniki częstotliwości tej serii można montować bok do boku co nie zakłóca wentylacji jego komponentów.
Wejścia/wyjścia
Falowniki tej serii wyposażone są w 4 wejścia cyfrowe sterowane sygnałem NPN, w tym jedno wejście mogące pracować jako wejście impulsowe z zakresem częstotliwości do 20kHz. Wszystkie wejścia są programowalne, za ich pomocą można między innymi regulować prędkość obrotową, sterować rozruchem i zatrzymaniem silnika.
Przemiennik częstotliwości ma wejście analogowe, mogące pracować z sygnałem prądowym (0-20mA) lub napięciowym (0-10V). Jest również możliwość dostosowania sygnałów do odpowiedniego poziomu, na przykład 4-20mA czy 0-5V. Wejście analogowe najczęściej wykorzystywane jest do regulacji prędkości obrotowej oraz jako sprzężenie zwrotne regulatora PID.
Falowniki mają na pokładzie jedno wyjście przekaźnikowe, które może służyć do alarmowania o błędach przemienników częstotliwości, informacji o osiągnięciu zadanej prędkości obrotowej czy hamowania za pomocą prądu stałego.
Wyjście analogowe może informować między innymi o wartości prądu wyjściowego falownika lub aktualnej prędkości obrotowej silnika.
Komunikacja
Przemiennik częstotliwości serii MD200 wyposażony jest w standardzie w komunikację MODBUS RTU. Falownik można zamówić również w wykonaniu w wersji ze sterowaniem CANlink. Dzięki komunikacji można sterować falownikiem poprzez panele HMI czy sterownikami PLC posiadającymi takie interfejsy.
Funkcjonalność
Możliwe jest sterowanie kilkoma silnikami przez jeden falownik, jednak warunkiem są identyczne parametry znamionowe silników. W takim rozwiązaniu możliwe jest jedynie wykorzystanie sterowania skalarnego. W aplikacji wielosilnikowej falownik dobiera się poprzez zsumowanie prądów znamionowych silników, która nie może być większa niż prąd znamionowy falownika. Do sumy prądów silników należy doliczyć dodatkowe 10%. Między każdym z silników a falownikiem należy zastosować dodatkowe zabezpieczenie termiczne silnika.
Falowniki mają wbudowane moduły hamowania w wersji jedno jak i trójfazowej, przez co nie są wymagane dodatkowe akcesoria w celu podłączenia rezystora hamowania.
Funkcja forsowania momentu jest przydatna przy ciężkich rozruchach. Wartość momentu można ustawić ręcznie lub automatycznie. W drugim przypadku falownik dobiera odpowiednią wartość w zależności od obciążenia.
Wbudowana funkcjonalność PID pozwala na utrzymywanie zadanej wartości fizycznej w układzie za pomocą podłączonego czujnika. Falownik reguluje obroty silnika w ten sposób, aby utrzymać zadaną wartość. Funkcja uśpienia pozwala na zaoszczędzenie energii, ponieważ silnik nie pracuje gdy zadana wartość jest osiągnięta. Praca jest ponawiana, gdy wartość sygnału z czujnika spadnie poniżej ustalonej wartości.
Do falowników dostępne są akcesoria takie jak zewnętrzna klawiatura z potencjometrem, który może służyć do regulacji prędkości obrotowej oraz rezystory hamowania.
Falownik umożliwia hamowanie prądem stałym. W tym trybie hamowania, do stojana silnika wstrzykiwany jest prąd stały, co pozwala na szybsze zatrzymanie silnika. Tej metody należy używać w aplikacjach w których nie występuje częste hamowanie, ponieważ wytwarza ona dużo ciepła i może doprowadzić do uszkodzenia silnika.
Oprogramowanie
Dostępny jest bezpłatny program narzędziowy InoDriveShop umożliwiający programowanie falowników, zapisywanie i wgrywanie parametrów oraz sprawdzanie parametrów wejściowych i wyjściowych przemiennika częstotliwości na wykresach. Oprogramowanie jest dostępne do pobrania poniżej oraz na stronie produktu - zobacz zakładkę "Do pobrania".
