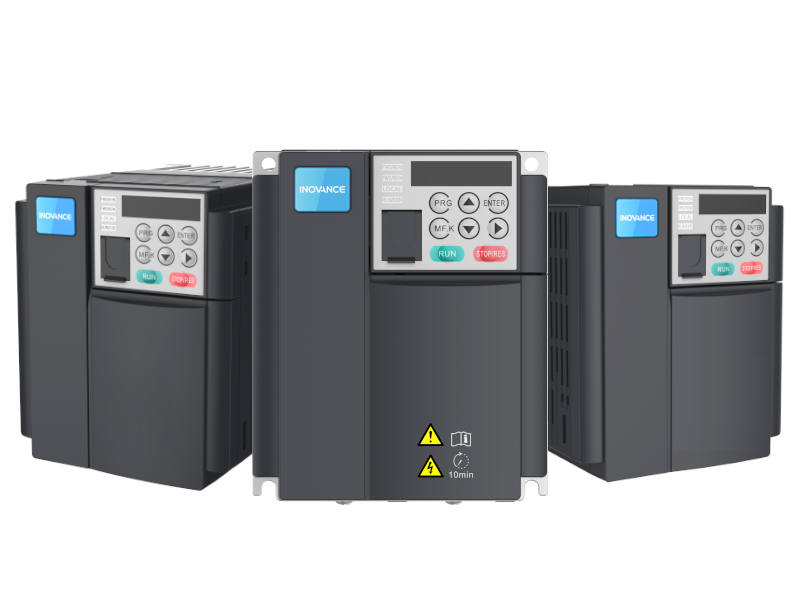

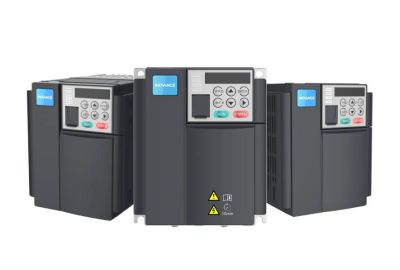

Przemienniki częstotliwości MD310
MD310 to seria przemienników częstotliwości marki Inovance zasilanych trójfazowo, która występuje w zakresie mocy od 0,4kW do 18,5kW. Maksymalna częstotliwość wyjściowa to 500Hz przy sterowaniu skalarnym oraz 300Hz w sterowaniu wektorowym w otwartej pętli sprzężenia zwrotnego. 150% momentu rozruchowego osiągane jest przy 0,5Hz w sterowaniu wektorowym. Falownik może zostać przeciążony o 120% przez 60 minut, o 150% przez 1 minutę lub 180% przez 2 sekundy.
Przemiennik częstotliwości MD310 oferuje dwa algorytmy sterowania: skalarne oraz wektorowe w otwartej pętli (SVC). Sterowanie skalarne wykorzystywane jest głównie w regulacji prędkości obrotowej wentylatorów lub regulacji ciśnienia w aplikacjach pompowych. Sterowanie wektorowe stosowane jest w aplikacjach z większymi obciążeniami lub gdy potrzebny jest wysoki moment przy niskiej prędkości obrotowej silnika. Dodatkowo sterowanie wektorowe w tej serii przemienników częstotliwości pozwala na ograniczenie momentu na wale silnika. Moment można ograniczyć poprzez wpisanie wartości w odpowiednim parametrze, lub np. potencjometrem. Ta funkcja jest wykorzystywana w aplikacjach w których zachodzi obawa zniszczenia materiału, jak na przykład w owijarkach.
Sterowanie
Falowniki MD310 wyposażone są w 5 wejść cyfrowych, które mogą służyć między innymi do uruchamiana silnika, zmiany kierunku wirowania jego wału, regulacji prędkości obrotowej czy ograniczenia momentu obrotowego. Wejście DI5 może być ustawione jako wejście impulsowe o maksymalnej wartości częstotliwości 20kHz.
Dwa wejścia analogowe pozwalają na podłączenie np. potencjometru do ustawienia częstotliwości wyjściowej lub czujnika ciśnienia dla utrzymywania zadanego ciśnienia w układzie.
Falownik MD310 ma dwa wyjścia cyfrowe oraz wyjście przekaźnikowe, które można zaprogramować w zależności od potrzeb. Wyjścia mogą informować na przykład o osiągnięciu zadanej prędkości lub osiągnięciu limitu prądu wyjściowego. Wyjście FM może pracować jako wyjście impulsowe do 50kHz.
Wyjście analogowe może pracować z sygnałem napięciowym (0-10V) lub prądowym (0-20mA). Jego wartość może odpowiadać na przykład prędkości obrotowej silnika lub momentowi obrotowemu na jego wale.
Każdy falownik serii MD310 ma w standardzie komunikację MODBUS RTU która pozwala sterować falownikiem np. przez sterownik PLC lub panel HMI. Falownik można również wyposażyć w komunikację CANlink poprzez kartę rozszerzeń.
Falownik można wyposażyć również w zewnętrzną klawiaturę. Pozwala to na zamontowaniu jej na przykład na drzwiach szafy sterowniczej. Posiada ona dokładnie te same funkcje co nabudowana klawiatura.
Funkcje
Falowniki serii MD310 posiadają funkcję forsowana momentu obrotowego. Funkcja ta jest szczególnie przydatna przy ciężkich rozruchach, jak na przykład w zasypanych podajnikach ślimakowych czy napędach z kołem pasowym. Wartość momentu możemy ustawić ręcznie lub falownik będzie dobierał go automatycznie do obciążenia.
Funkcja wirtualnych wejść cyfrowych pozwala na sterowanie pracą silnika w zależności od warunków bez wykorzystywania zewnętrznego sterowania. Można je wykorzystać na przykład w aplikacji w których zliczany jest towar przemieszczany na podajniku taśmowym. Gdy czujnik podłączony do wejścia cyfrowego wystawi odpowiednią ilość sygnałów, za pomocą wirtualnego wejścia cyfrowego można zatrzymać silnik lub zwolnić jego obroty. Resetowanie licznika może być realizowane poprzez wejście cyfrowe.
Wszystkie moce falowników serii MD310 mają wbudowany chopper hamowania. W celu podłączenia rezystora hamującego nie jest wymagana instalacja dodatkowych modułów.
Często używaną funkcją falowników jest regulator PID pozwalający między innymi na utrzymywanie stałego ciśnienia. Falowniki firmy Inovance serii MD310 pozwalają na pracę w tym trybie z czujnikami pracującymi z sygnałem 0-10V lub 0/4-20mA. Dodatkowo funkcjonalność uśpienia pozwala na oszczędność energii. Gdy zadana wartość zostanie osiągnięta silnik przestaje pracować, ponowienie pracy odbywa się po spadku wartości sygnału z czujnika o ustawioną wartość.

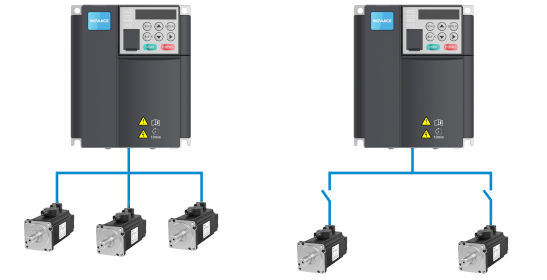

Jeden falownik może sterować kilkoma silnikami w tym samym czasie. Należy przy tym pamiętać o odpowiednim doborze mocy falownika. W tym przypadku należy zsumować prądy wszystkich silników oraz dodać do sumy wartość 10% i dobrać falownik według jego znamionowego prądu wyjściowego. W takim przypadku każdy z silników musi mieć identyczne parametry oraz być zabezpieczony termicznie.
Falownik ma możliwość zapisania zestawu parametrów dla dwóch silników. Jest to przydatne w sytuacji gdy używamy jednego falownika do sterowania dwoma silnikami ale nie w tym samym czasie. Wyzwolenie parametrów odpowiedniego silnika może odbywać się poprzez wejście cyfrowe lub zmianę określonego parametru.
Hamowanie prądem stałym jest przydatne gdy wymagany jest szybszy czas zatrzymania silnika. Należy jednak pamiętać o tym, że podczas takiego hamowania do silnika "wstrzykiwany" jest prąd stały co może powodować przegrzanie przy częstym używaniu tej funkcji.
Program narzędziowy
Falowniki serii MD310 można programować za pomocą komputera podłączonego przez złącze RS485, służy do tego program narzędziowy InoDriveShop (do pobrania poniżej). Oprogramowanie pozwala zapisać edytowane parametry, wgrać je do innego falownika oraz sprawdzić w czasie rzeczywistym parametry silnika takie jak prąd wyjściowy, napięcie wyjściowe czy częstotliwość na wykresach.

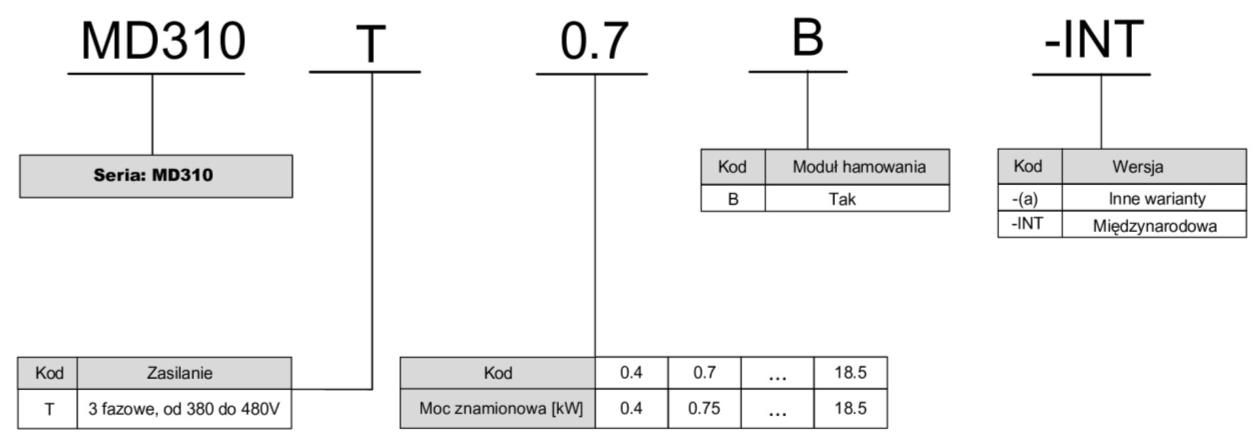

Kod zamówieniowy:
