Serwonapędy do zadań specjalnych

Oprogramowanie narzędziowe Servo Studio
7 lutego 2018

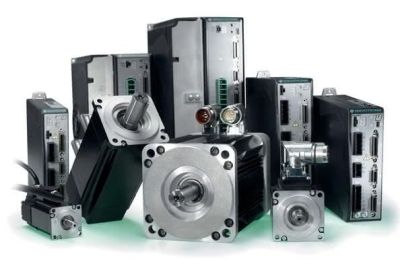

Serwonapędy Servotronix

Bezszczotkowe serwosilniki serii PRO i PRO2 w połączeniu z wszechstronnymi serwosterownikami CDHD zapewniają kompleksowe rozwiązania przeznaczone do zastosowań specjalnych. Serwonapędy firmy Servotronix charakteryzują się znakomitą wydajnością oraz niezawodnością zapewniając szeroki zakres momentu obrotowego oraz mnogość opcji silnikowych.

Serwosilniki PRO i PRO2

Serwosilniki PRO są idealnym rozwiązaniem w aplikacjach wymagających dużej dynamiki, w których szczególną rolę odgrywają stabilność i dokładność. Charakteryzują się szerokim zakresem mocy (100W - 8.3 kW), momentu znamionowego (0.3Nm - 40Nm) oraz dużą prędkością obrotową (do 5000 obr/min). Zasilane są napięciem 120/240 VAC (jedno- lub trójfazowe) oraz 400/480 VAC (trójfazowe). Silniki posiadają odporną na zarysowania obudowę malowaną proszkowo oraz zabezpieczenie temperaturowe w postaci czujnika KTY84. Opcje modyfikacji silnika obejmują między innymi nietypowe uzwojenie silnika, niestandardowe przewody i wtyczki, modyfikacje wału i kołnierza, wybór urządzenia realizującego sprzężenie zwrotne (enkoder inkrementalny, absolutny lub resolwer).

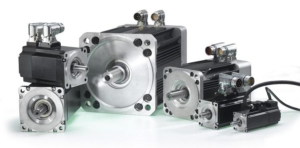

Serwomotory PRO i PRO2 firmy ServtronixSerwomotory PRO i PRO2 firmy Servtronix
Serwomotory PRO i PRO2 firmy Servtronix

Na szczególna uwagę zasługują silniki serii PRO2. Staranny dobór komponentów, bezkompromisowe podejście do kwestii jakości oraz szeroki zakres mocy (50W – 7kW) powodują, że to najbardziej zoptymalizowana seria serwomotorów firmy Servotronix. Wyposażone są w 20-bitowy magnetyczny enkoder absolutny. Odznaczają się doskonałą dynamiką i wysokim momentem obrotowym (0,16Nm – 44,6Nm). Posiadają dużą przeciążalność i wyjątkowo korzystny stosunek momentu obrotowego i bezwładności. Uwagę przyciąga bardzo zwarta konstrukcja, duża gęstość mocy, a także płynna praca w połączeniu z bardzo niskim poziomem emisji hałasu. Do wyboru są różne rodzaje sprzężenia zwrotnego, różne wykonania wału, kołnierza oraz możliwość zamówienia silnika z hamulcem. W warunkach przemysłowych doceniana jest pyłoszczelna obudowa oraz bezobsługowa praca.

Serwosterowniki CDHD

Serwosterowniki CDHD charakteryzują się niespotykaną na rynku częstotliwością odpowiedzi 3-5kHz, którą udało się uzyskać dzięki nowatorskiej budowie pętli prądowej. Wysoka częstotliwość próbkowania w połączeniu z wieloma opcjami filtrowania zapewniają szybszą odpowiedź, maksymalną dokładność i wydajność układu napędowego.

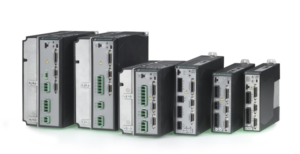

Serwosterowniki CDHD firmy ServotronixSerwosterowniki CDHD firmy Servotronix
Serwosterowniki CDHD firmy Servotronix

Zaawansowana funkcja auto-tuningu pozwala natomiast na minimalizację błędu pozycjonowania i czasu ustalenia. Dodatkowo aktywny algorytm sterowania nieliniowego eliminuje wibracje w układach mocno rezonansowych.

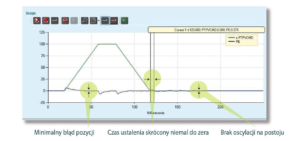

Minimalizacja błędu pozycjonowania i czasu ustalania w serwonapędzie CDHDMinimalizacja błędu pozycjonowania i czasu ustalania w serwonapędzie CDHD
Minimalizacja błędu pozycjonowania i czasu ustalania w serwonapędzie CDHD

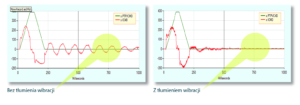

Algorytm tłumienia wibracji w serwonapędzie CDHD firmy ServotronixAlgorytm tłumienia wibracji w serwonapędzie CDHD firmy Servotronix
Algorytm tłumienia wibracji w serwonapędzie CDHD firmy Servotronix

Serwosterowniki CDHD obsługują każdy serwosilnik z dowolnym sprzężeniem zwrotnym, co dodatkowo zwiększa ich wszchstronność i uniwersalność. Zostały wyposażone w funkcję bezpiecznego wyłączenia momentu (STO), 16-bitowe wejście analogowe, przekaźnikowe wyjście błędu, dodatkowe sprzężenie zwrotne (opcjonalne), wyjście enkoderowe. Sterowane są analogowo, impulsowo lub przez jeden z dostępnych interfejsów: EtherCAT, lub CANopen.

Opisywane serosterowniki CDHD zostały docenione przez jury w konkursie na Produkt Roku organizowanym przez miesięcznik naukowo-techniczny Napędy i Sterowanie.

Oprogramowanie narzędziowe Servo Studio

Serwonapędy serii HD dostarczane są wraz z bezpłatnym oprogramowaniem narzędziowym Servo Studio, które umożliwia oprogramowanie napędu pod kątem doboru parametrów silnika, do którego został połączony, a także pod kątem sposobu działania napędu w maszynie (tryby: prędkościowy, momentu, pozycjonowania). Graficzna prezentacja poszczególnych obwodów regulacji serwosterownika sprawia, iż interfejs staje się niezwykle przyjazny w obsłudze. Parametry wyświetlane są selektywnie w zależności od wybranej metody sterowania, dzięki czemu na ekranie wyświetlane są wyłącznie dane, które są niezbędne dla przeprowadzenia prawidłowej konfiguracji serwosterownika.

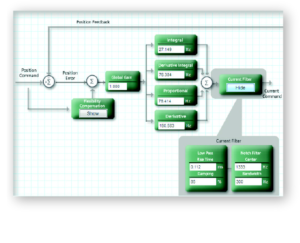

Oprogramowanie narzędziowe Servo StudioOprogramowanie narzędziowe Servo Studio
Oprogramowanie narzędziowe Servo Studio

ServoStudio pozwala na parametryzację napędu CDHD w dwojaki sposób:

  • poprzez korzystanie z kreatora konfiguracji silnika (Motor Setup Wizard), który przeprowadza użytkownika krok po kroku przez proces podstawowej konfiguracji, a następnie kreatora strojenia (Autotuning Wizard) automatycznie dobierającego dane pętli regulacyjnych sterownika.
  • przez korzystanie z poszczególnych ekranów konfiguracyjnych, aby niezależnie dokonywać parametryzacji poszczególnych funkcji napędu.

Oprogramowanie pozwala na dopasowanie serwosterownika CDHD do niemal każdego serwosilnika AC dostępnego na rynku. Umożliwia to kreator konfiguracji nowego silnika (New Motor Wizard). Po podaniu podstawowych danych z tabliczki znamionowej silnika serwosterownik automatycznie sprawdza zadane parametry uruchamiając procedurę weryfikacyjną. Nowe dane możemy zapisać pod własną nazwą w bazie silników. Oprogramowanie narzędziowe Servo Studio oraz dokumentacja techniczna dostępne są na stronie www.servotronix.pl
