- Wałek stożkowy 1:10.
- Rozdzielczość do 2048 imp./obr.
- Ścieżki C,D do określenia pozycji rotora/statora.
- Stopień ochrony IP40.
- CE, RoHS.
Opis

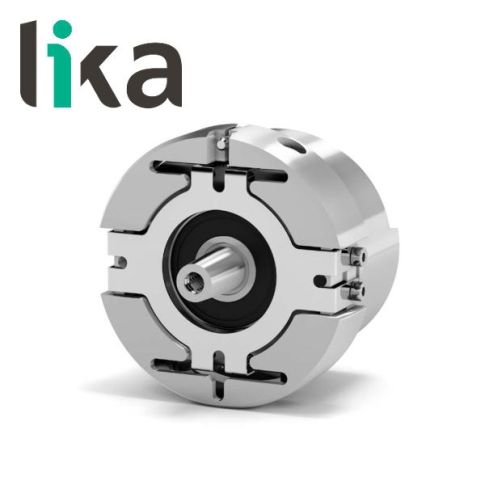

Enkoder inkrementalny CB62 - parametry:
Średnica obudowy | Ø 64 mm |
Przewód wyjściowy | Tak |
Gniazdo | Nie |
Rozdzielczość | 2048 imp./obr. + sygnał absolutny CD |
Częstotliwość | 300kHz |
Obwód wyjściowy | sin/cos 1Vpp |
Temperatura pracy | -20°C - +100°C |
Stopień ochrony | IP40. |
Ścieżki CD pozwalają na określenie pozycji rotora w silniku. Jeden pełen okres sinusoidy ścieżek CD odpowiada jednemu fizycznemu obrotowi rotora o 360°.
Enkoder inkrementalny CB62 - wymiary:
