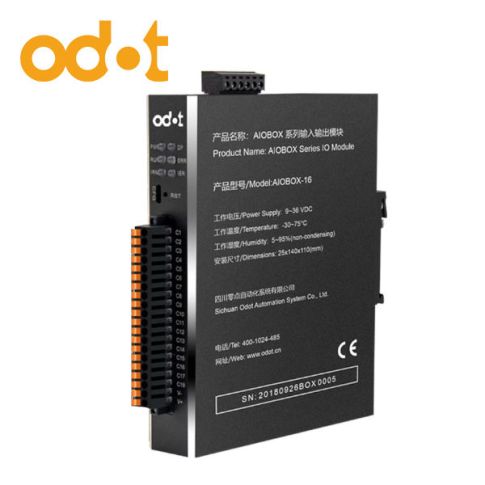

Konfigurowalny moduł wejść/wyjść ODOT AIOBOX-16 - CANopen
- Moduł hardwarowo konfigurowany
- Moduł bazowy z kartą komunikacji CANopen (slot 0)
- Dwa sloty na karty wejść / wyjść (maks. 16 we/wy).
- Aluminiowa obudowa.
- Certyfikaty CE i EMS.
- Darmowe oprogramowanie AIO-BOX Config.
- Temperatura pracy: -40°C~85°C.
- CANopen.
- Gwarancja: 3 lata.
680,49 zł 553,24 zł
Opis
Konfigurowalny moduł wejść/wyjść AIOBOX-16 - budowa
AIBOX-16 to zintegrowany, dowolnie konfigurowany sprzętowo moduł wejść/wyjść z interfejsem CANopen, przez który odbywa się wymiana danych z urządzeniami nadrzędnymi (sterowniki PLC, sterowniki ruchu, itd.). Urządzenie składa się z płyty bazowej wyposażonej w 3 sloty:
- slot 0 zarezerwowany dla karty komunikacyjnej CANopen,
- slot 1 dla karty wejść / wyjść (I/O)
- slot 2 dla karty wejść / wyjść (I/O)
Konfigurowalny moduł wejść/wyjść AIOBOX-16 - parametry:
- Napięcie zasilania: 9÷36 VDC
- Pobór prądu: maks. 250mA (przy zasilaniu 24VDC)
- Przewody I/O: maks. 1.5mm2 (AWG16)
- Liczba slotów: 3 (0 - komunikacyjny, 1 - I/O, 2 – I/O)
- Wymiary: 25*140*110mm
- Zestaw zawiera: obudowę + płytę bazową A + śruby + listwę zaciskową + oznakowanie + klamrę
Moduł bazowy AIOBOX-16 - dostępne karty rozszerzeń:
- AIO-X8021 CANopen
- Typ: CANopen Slave
- Protokół: CANopen DS401
- Port: 1x DB9
- Adres urządzenia: 8-cyfrowy przełącznik (1~127)
- Prędkość transmisji: 10k~1Mbit/s
- AIO-X1248 – 8 wejść cyfrowych / 24VDC / NPN/PNP
- AIO-X2228 – 8 wyjść cyfrowych / 24VDC / PNP
- AIO-X3318 – 8 wejść analogowych niesymetrycznych (single-ended) / 0-20mA / 4-20mA (16 bitowe)
- AIO-X3424 – 4 wejścia analogowe różnicowe / 0-20mA / 4-20mA / ±20mA (16 bitowe)
- AIO-X3713 – 3 wejścia analogowe temperaturowe PT100
- AIO-X3804 – 4 wejścia analogowe termoparowe TC
- AIO-X6227 – 4 wejścia cyfrowe NPN / PNP + 3 wyjścia cyfrowe 24VDC PNP
- AIO-X4324 – 4 wyjścia analogowe prądowe 0-20mA / 4-20mA / 0-24mA (16 bitowe)
- AIO-X5102 – 2 wejścia enkoderowe inkrementalne / 5V TTL
- AIO-X5112 – 2 wejścia enkoderowe inkrementalne / 1Vpp Sinus
- AIO-X5216 – 6 szybkich wejść impulsowych / 24VDC / maksymalna częstotliwość: 10MHz / czas filtrowania 0.05 us~14.2 us
Konfigurowalny moduł wejść/wyjść - przykład aplikacji:
Konfigurowalny moduł wejść/wyjść - wymiary:
