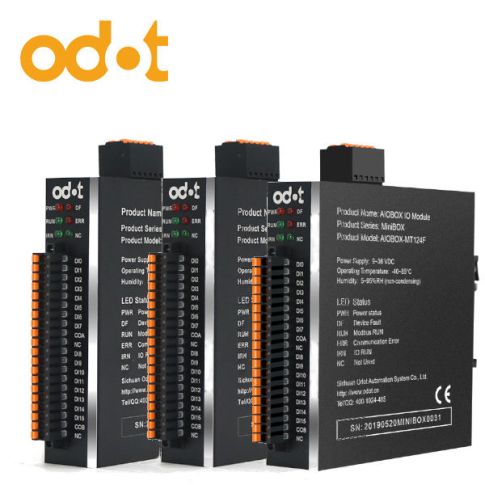

Moduły wejść-wyjść ODOT Mini AIOBOX-MT z komunikacją Modbus
- AIOBOX-MT124F - 16 wejść cyfrowych.
- AIOBOX-MT222F - 16 wyjść cyfrowych.
- AIOBOX-MT623F - 8 wejść cyfrowych, 8 wyjść cyfrowych.
- Komunikacja Modbus TCP / RTU / ASCII.
- Wyłącznik termiczny oraz ochrona nadprądowa.
- 16 wskaźników LED sygnalizujących stan wejść / wyjść.
- 32-bitowy licznik obsługujący wejścia cyfrowe (częstotliwość < 200 Hz).
- Optoizolowane wejścia / wyjścia.
- Certyfikaty EMS, CE.
- Darmowe oprogramowanie AIOBox Config.
- Gwarancja producenta: 3 lata.
Opis
Moduły wejść-wyjść ODOT Mini AIOBOX-MT - główne cechy:
Mini AIOBOX-MT to zintegrowane moduły rozszerzeń wejść / wyjść cyfrowych bazujące na komunikacji Modbus. W komunikacji z urządzeniami nadrzędnymi jednocześnie wykorzystują szeregowy port komunikacyjny RS485 (Modbus RTU) oraz podwójny port Ethernetowy (Modbus TCP) w topologii łańcuchowej (kaskadowej). Aluminiowa obudowa zapewnia osłonę przed zewnętrznymi zakłóceniami, a warstwy ochronne na płytkach PCB chronią je przed utlenianiem i korozją. Moduły są proste w obsłudze i podłączeniu, a niewielkie rozmiary oraz klamra na szynę DIN, pozwalają na montaż w szafach sterowniczych. Wskaźniki LED dla każdego wejścia oraz wyjścia pomagają użytkownikowi w konfiguracji oraz kontroli systemu.

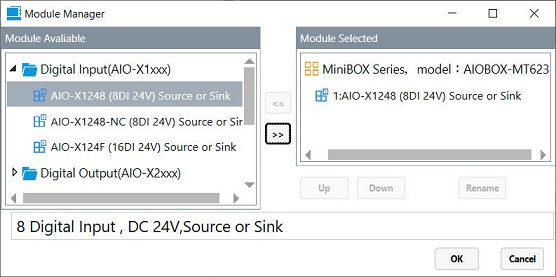

Moduły wejść-wyjść ODOT Mini AIOBOX-MT - program narzędziowy:
Dostępne w zakładce “Do pobrania” darmowe oprogramowanie narzędziowe AIOBox Config pozwala na konfigurację modułów AIOBOX oraz parametrów połączenia przez protokoły przemysłowe, a nawet aktualizację firmware’u. Intuicyjny interfejs umożliwia wgląd w mapę adresów wejść i wyjść, sprawdzenie działania urządzenia w trybie online oraz podejrzenie informacji o modułach.
Moduły wejść-wyjść ODOT Mini AIOBOX-MT - specyfikacja techniczna:
Dane techniczne:
- AIOBOX-MT124F - 16 wejść cyfrowych NPN/PNP 24VDC
- AIOBOX-MT222F - 16 wyjść cyfrowych PNP 24VDC
- AIOBOX-MT623F - 8 wejść cyfrowych (NPN/PNP) z funkcją licznika + 8 wyjść cyfrowych (PNP)
- Komunikacja: podwójny port Ethernet dla protokołu Modbus TCP (praca kaskadowa) oraz port szeregowy RS485 dla protokołu Modbus RTU/ASCII
- Napięcie zasilania: 9~36 VDC
- Pobór prądu: max 116mA przy 24VDC
- Temperatura pracy: -40ºC~85ºC
- Prędkość transmisji: 2400~115200bps
- Stopień ochrony: IP20
- Izolacja I/O: optoizolacja (3 kVrms)
- Okablowanie: I/O - maks. 1.5mm2 (AWG-16)
- Waga: 330g
- Wymiary: 110 x 27,5 x 110 mm (dł. x szer. x wys.)
Specyfikacja modułu komunikacyjnego:
- Ethernet
- Protokół: Modbus-TCP
- Porty: 2x RJ45 z funkcją przełączania i pracą kaskadową
- Prędkość transmisji: 10/100 Mbps
- Odległość transmisji: do 100m
- Obsługiwane kody funkcyjne: 01/02/03/04/05/06/15/16
- Konfiguracja IP: za pomocą oprogramowania AIO-Box Config
- Port szeregowy
- Protokół: Modbus - RTU/ASCII
- Port: jednokierunkowe zaciski śrubowe RS485
- Prędkość transmisji: 2400~115200bps
- Ilość stacji: 1~247
- Bity danych: 7, 8
- Bit stopu: 1, 2
- Parzystość: None, even, odd
- Odległość transmisji: do 1200m (przy prędkości transmisji 2400bps)
- Obsługiwane kody funkcyjne: 01/02/03/04/05/06/15/16
Specyfikacja wejść cyfrowych
- Liczba kanałów: 8 / 16 wejść cyfrowych NPN/PNP
- Wskaźnik stanu wejścia: tak, dla każdego kanału osobno
- Impedancja wejścia: >1.8kΩ
- Częstotliwość próbkowania: 500Hz
- Czas filtrowania: 10ms
- Częstotliwość licznika: <200Hz
- Prąd przewodzenia: maks. 15mA/kanał przy 28VDC
- Opóźnienie wejścia: OFF→ON: maks. 3ms, ON→OFF: maks. 2ms
Specyfikacja wyjść cyfrowych
- Ilość kanałów: 8 / 16
- Logika: PNP (24VDC)
- Prąd znamionowy: 1A
- Impedancja wyjścia: <1.2Ω
- Wskaźnik stanu wejścia: tak, dla każdego kanału osobno
- Czas przełączania: OFF→ON: maks. 200us, ON→OFF: maks. 100us
- Funkcje zabezpieczenia: temperaturowe (150℃), nadprądowe (3A), zwarciowe
Moduły wejść-wyjść ODOT Mini AIOBOX-MT - przykłady aplikacji:

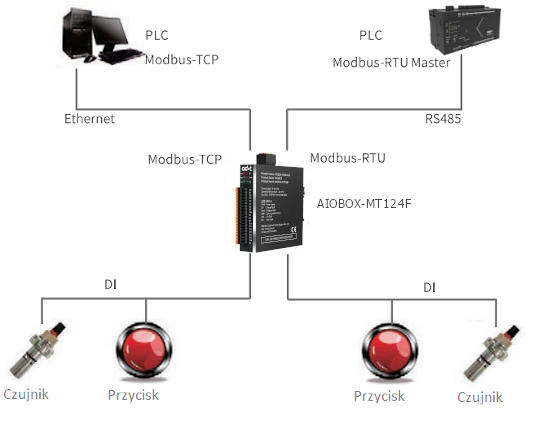

AIOBOX-MT124F:

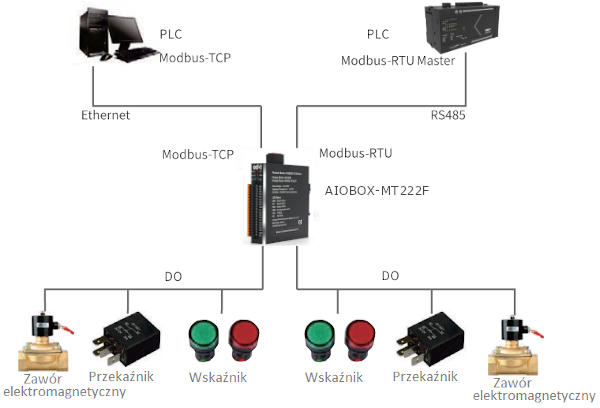

AIOBOX-MT222F:

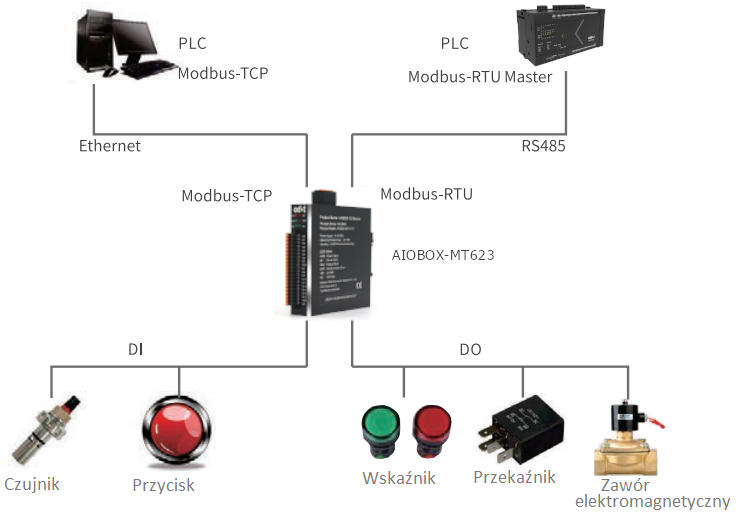

AIOBOX-MT623F:

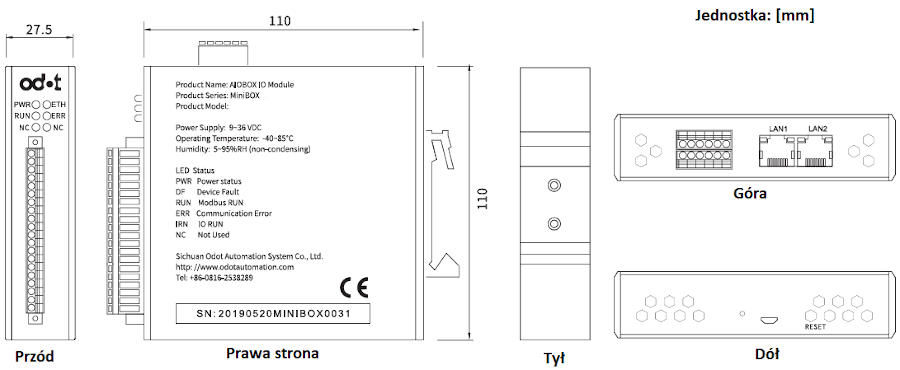

Moduły wejść-wyjść ODOT Mini AIOBOX-MT - wymiary:
