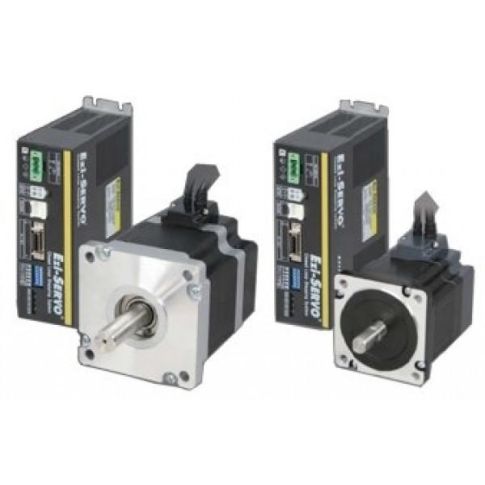

Napęd serwo krokowy Fastech Ezi-SERVO ST AC zasilanie 230VAC
Napięcie zasilania 110-230VAC.
Kontrola prądu w zależności od prędkości i obciążenia.
Wysoki moment i duża prędkość obrotowa.
Szeroki zakres dostępnych silników.
Opis
Napęd serwo krokowy Fastech Ezi-SERVO ST AC - parametry:
Napędy Ezi-SERVO ST AC nie wymagają stosowania zewnętrznego zasilacza. Wbudowana przetwornica napięcia pozwala na bezpośrednie zasilanie sterownika napięciem sieciowym. Napędy ty zachowują cechy silników Ezi-SERVO ST.
| Algorytm sterowaniaZamknięta pętla sprzężenia zwrotnego (procesor 32 bitowy) | |
|---|---|
| Napięcie zasilania110~230VAC | |
| Pobór prąduMaks. 500mA (nie licząc silnika) | |
| Temperatura roboczaod 0 do 55°C | |
| Temperatura składowaniaod -20 do 70°C | |
| Wilgotność robocza35 - 85% RH (bez kondensacji) | |
| Wilgotność składowania10 - 90% RH (bez kondensacji) | |
| Odporność na wibracje0,5G | |
| Prędkość obrotowaod 0 do 3000 obr/min | |
| Rozdzielczość (wybierana mikroprzełącznikiem)500, 1000, 1600, 2000, 3600, 5000, 6400, 7200, 10000 (enkoder 2500 imp/obr) 500, 1000, 1600, 2000, 3600, 5000, 6400, 7200, 10000, 20000 (enkoder 5000 imp/obr) 500, 1000, 1600, 2000, 3600, 5000, 6400, 7200, 10000, 32000 (enkoder 8000 imp/obr) | |
| Częstotliwość impulsów sterującychMaks. 500 kHz (wypełnienie 50%) | |
| Funkcje zabezpieczającePrzekroczenie: prądu, prędkości, napięcia, wstecznej siły elektromotorycznej (back EMF), temperatury; błędy: przeciązenia; podłączenia silnika, podłączenia enkodera; osiągnięcia pozycji zadanej, systemu, pamięci ROM | |
| Wskaźnik LEDZasilanie, rodzaj alarmu, "w pozycji", praca | |
| Metoda i dopuszczalny błąd potwierdzenia pozycji0-63 (Programowy wybór parametru) Domyślnie: 0 | |
| Wzmocnienie | 0-63 (Programowy wybór parametru) Domyślnie: 0 |
| Metoda sterowania1-pulsowa / 2-pulsowa (wybór za pomocą mikroprzełącznika obrotowego) Domyślnie: 2-pulsowa | |
| Kierunek wirowaniaZgodnie/przeciwnie z ruchem wskazówek zegara (wybór za pomocą mikroprzełącznika obrotowego) Domyślnie: CW | |
| Zadawanie prędkości (pozycji)Częstotliwościowo (impulsowo) | |
| Sygnały wejścioweImpulsy zadające, Aktywacja napędu, Kasowanie alarmu (optoizolowane) | |
| Sygnały wyjściowe"W pozycji", Alarm (optoizolowane); sygnały enkoderowe {A+,A-,B+,B-,Z+,Z-} (Line Driver - Ukł.scalony 26C31) | |
| Wymiary (mm) | 175 x 124.5 x 45 |
| Waga (g) | 680 (Sterownik) |

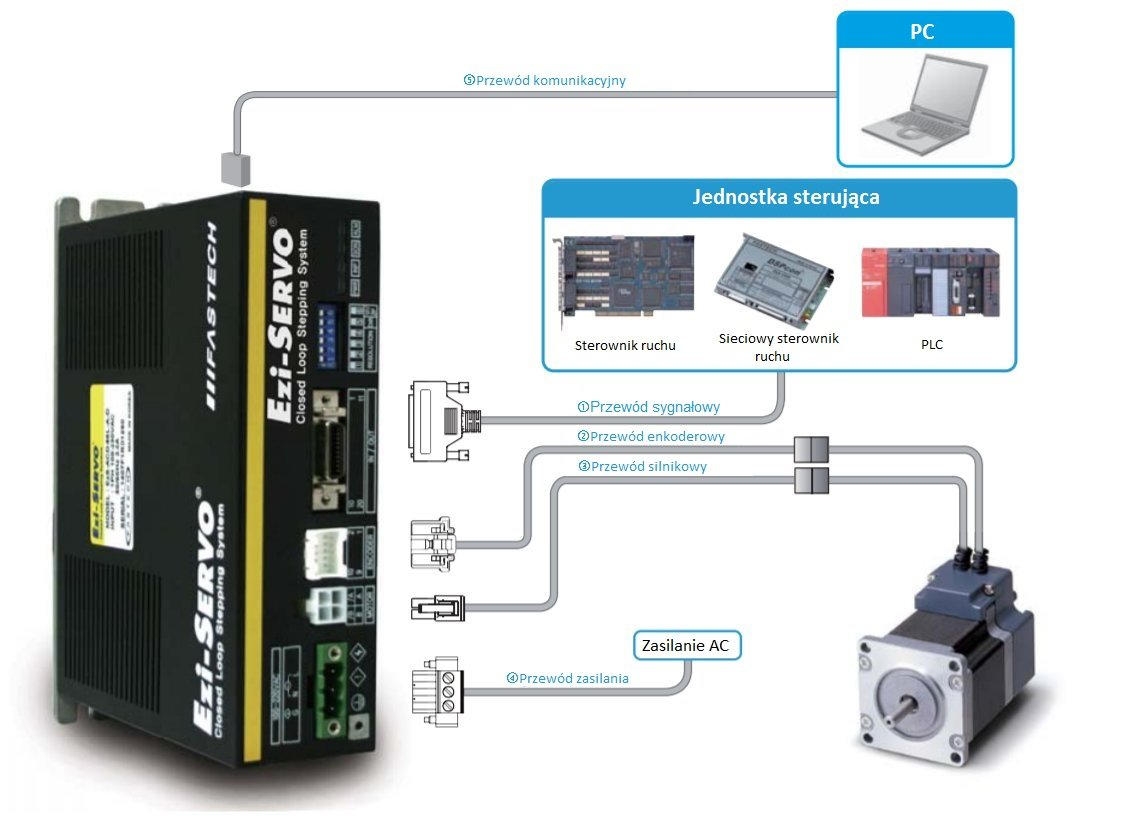

Napęd serwo krokowy Fastech Ezi-SERVO ST AC - połączenia przewodów:

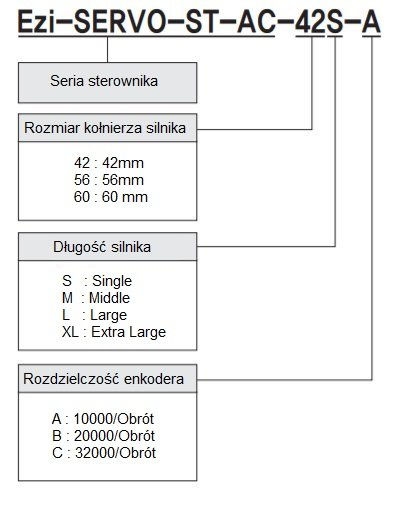

Napęd serwo krokowy Fastech Ezi-SERVO ST AC - kod zamówieniowy:
