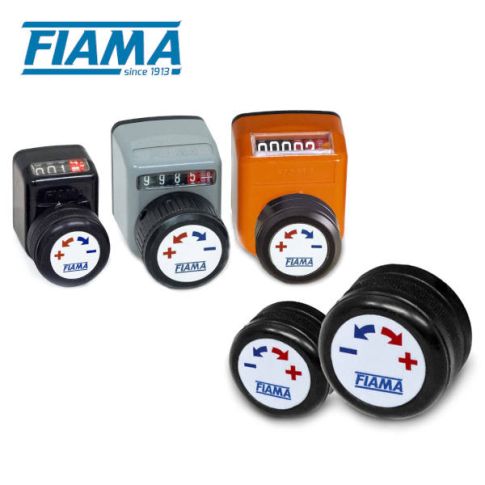

Pokrętło PM do wskaźników położenia Fiama
Pokrętło regulacyjne do wskaźników położenia OP2, OP3, OP6, OP6F25, OP7, OP7F25 EP7, EP20, EP25, EP-RS lub EP-RS.MAN.
Opis
Pokrętło do wskaźników – główne cechy:
Wykonane z anodowanego aluminium pokrętło regulacyjne montuje się bezpośrednio na wale wskaźników OP2, OP3, OP6, OP6F25, OP7, OP7F25 EP7, EP20, EP25, EP-RS lub EP-RS.MAN. Na zamówienie dostępne są naklejki (neutralne lub z logo Fiama) sugerujące kierunek przyrostu pomiaru, które można przykleić od frontu pokrętła.
Pokrętło PM do wskaźników Fiama – montaż:
Odkręć trzpień mocujący znajdujący się na wale wskaźnika OP, następnie umieść pokrętło na wale wskaźnika, wprowadź dłuższy trzpień mocujący (dostarczony z pokrętłem) przez nie gwintowany otwór aby ponownie zablokować wskaźnik.
Pokrętło PM – wymiary:
| Typ wskaźnika | Wymiary pokrętła | |||
|---|---|---|---|---|
| De | Df | Di | L | |
| OP2 | 22,5 | 14,5 | 15 | |
| OP3 | 31,8 | 20 | 16 | 17,5 |
| OP6 - OP7 | 44 | 30 | 26 | 27,5 |
| OP6F25 - OP7F25 | 44 | 34 | 26 | 27,5 |
| EP7 | 44 | 28 | 22 | 27,5 |
| EP20 - EP20RS - EP20RS.MAN | 44 | 30 | 26 | 27,5 |
| EP25 - EP25RS - EP25RS.MAN | 44 | 34 | 26 | 27,5 |
