- Licznik 3 cyfrowy.
- Wał drążony ø8, ø10 lub ø12.
- Odczyt do 999.
- Wysokość cyfry - 6 mm.
- IP64.
Opis

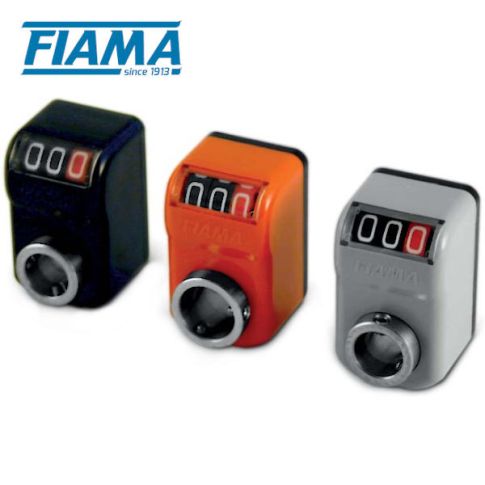

Wskaźnik położenia OP2 – cechy i funkcje:
- Licznik 3 cyfrowy
- Standardowo czerwone pole wskazuje części dziesiąte. Do wyboru są także modele z dwoma czerwonymi polami wskazującymi części dziesiąte i setne (2RR) oraz z trzema czarnymi polami wskazującymi tylko pełne milimetry (3RN).
- Odczyt do 999.
- Wysokość cyfry - 6 mm.
- Przeznaczony do regulacji w małych przestrzeniach.
- Odporna na wstrząsy obudowa z samogasnącego technopolimeru.
- Stopień ochrony IP64. Maks. temperatura pracy: 80 ° C.
- Kierunek przyrostu wartości zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara.
- Cyferblat nachylony pod kątem 45 ° oraz „okienko powiększające” (efekt soczewki) zapewniają doskonałą widoczność.
- Standardowe średnice wału drążonego: Ø8, Ø10 lub Ø12.
- Wał drążony i części metalowe (wewnętrzne i zewnętrzne) wykonane ze stali nierdzewnej (standard).
- Odległość kołka blokującego od wału drążonego (od osi do osi) - 18 mm.
- Opcje montażu (pozycja montażowa):
Na zamówienie:
- Niestandardowy współczynnik przełożenia oraz miara w calach.
- Odległość kołka blokującego od wału drążonego (od osi do osi) 22mm (standardowo 18mm).
- Kolory z wykończeniem na połysk: pomarańczowy RAL 2004, czarny RAL 9005, szary RAL 7004.
Akcesoria:
- pokrętło regulacyjne PM,
- płyta montażowa FL-B,
- płyta pośrednia FL,
Wskaźnik położenia OP2 – tabela wskazań:
SKOK | WSKAZANIE PO 1 OBROCIE | MAKSYMALNA PRĘDKOŚĆ |
---|---|---|
[mm] | [mm] | [obr./min.] |
0,5 | 005 | 1000 |
0,5 | 050 | 120 |
0,75 | 007(5) | 600 |
1 | 010 | 800 |
1 | 100 | 60 |
1,25 | 012(5) | 600 |
1,5 | 015 | 500 |
1,75 | 017(5) | 400 |
2 | 020 | 350 |
2,5 | 025 | 300 |
3 | 030 | 250 |
4 | 040 | 200 |
5 | 050 | 150 |
6 | 060 | 120 |
8 | 080 | 75 |
10 | 100 | 60 |
Wskaźnik położenia OP2 – Wymiary:
A. Wał drążony ø8, ø10 lub ø12
B. Kołek blokujący
C. Osadzanie Ø17x1
D. Trzpień mocujący
E. Uszczelka przeciwpyłowa
