- Dwa liczniki 5 cyfrowe.
- Wał drążony ø20.
- Wersje z przyciskiem do zerowania licznika.
- Odczyt do 99999.
- Wysokość cyfry - 5,5 mm.
- IP64.
Opis

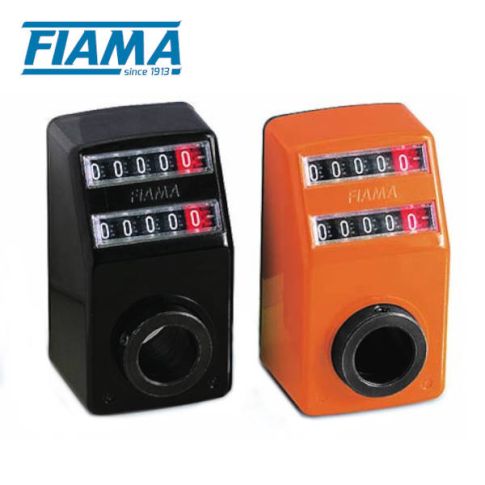

Wskaźnik położenia OP10 – cechy i funkcje:
- Dwa liczniki 5 cyfrowe.
- Standardowo czerwone pole wskazuje części dziesiąte. Do wyboru są także modele z dwoma czerwonymi polami wskazującymi części dziesiąte i setne (2RR), z pięcioma czarnymi polami wskazującymi tylko pełne milimetry (5RN) oraz wersja z jednym czerwonym polem z częściami dziesiątymi i przyciskiem do zerowania wskazania (3RN-1RR).
- Odczyt do 99999.
- Wysokość cyfry - 5,5 mm.
- Odporna na wstrząsy obudowa z samogasnącego technopolimeru.
- Stopień ochrony IP64. Maks. temperatura pracy: 70° C.
- Cyferblat nachylony pod kątem 62 °.
- Standardowa średnica wału drążonego: ø20 H7. Mniejsze średnice do uzyskania z pomocą tulei redukcyjnej.
- Kierunek obrotu liczników:
- oba zgodnie z ruchem wskazówek zegara - opcja DX-DX;
- oba przeciwnie do ruchu wskazówek zegara - opcja SX-SX;
- zgodnie z ruchem wskazówek zegara (licznik górny) i przeciwnie do ruchu wskazówek zegara (licznik dolny) – opcja DX-SX;
- przeciwnie do ruchu wskazówek zegara (licznik górny) i zgodnie z ruchem wskazówek zegara (licznik dolny) – opcja SX-DX.
- Opcje montażu (pozycja montażowa):
Na zamówienie:
- Wersja „AZZ” z 4 cyframi i 1 przyciskiem do zerowania licznika.
- Wersja „2AZZ” z 4 cyframi i 2 przyciskami do zerowania (dla każdego licznika osobno).
- Kolory: pomarańczowy RAL 2004, czarny RAL 9005.
Akcesoria:
- tuleje redukcyjne BF.
Wskaźnik położenia OP10 – tabela wskazań:
SKOK | WSKAZANIE PO 1 OBROCIE | MAKSYMALNA PRĘDKOŚĆ |
---|---|---|
[mm] | [mm] | [obr./min.] |
0,5 | 00050 | 100 |
1 | 00100 | 60 |
1 | 00010 | 300 |
1,5 | 00015 | 200 |
2 | 00020 | 200 |
2,5 | 00025 | 200 |
3 | 00030 | 100 |
4 | 00040 | 100 |
5 | 00050 | 100 |
6 | 00060 | 100 |
7,5 | 00075 | 60 |
8 | 00080 | 60 |
10 | 00100 | 60 |
Wskaźnik położenia OP10 – Wymiary:
1. Licznik 1
2. Licznik 2
3. Przycisk do zerowania licznika
4. Kołek blokujący
5. Osadzanie ø40x15
6. Uszczelka przeciwpyłowa
7. 2 otwory montażowe ø2,5x10
8. Trzpień mocujący
