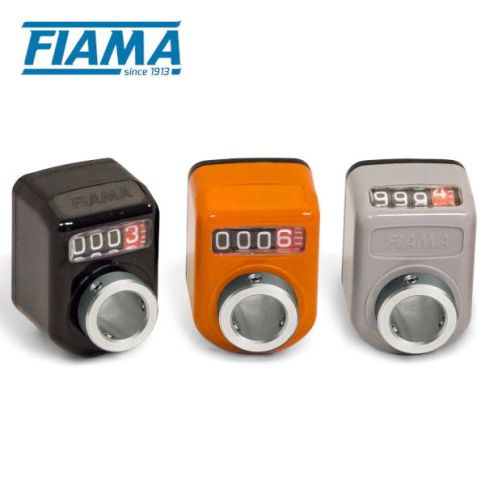

Wskaźnik położenia Fiama OP3
Opis
Wskaźnik położenia OP3 – cechy i funkcje:
- Licznik 4 cyfrowy.
- Standardowo czerwone pole wskazuje części dziesiąte. Do wyboru są także modele z dwoma czerwonymi polami wskazującymi części dziesiąte i setne (2RR) oraz z czterema czarnymi polami wskazującymi tylko pełne milimetry (4RN).
- Odczyt do 9999.
- Wysokość cyfry - 5 mm.
- Odporna na wstrząsy obudowa z samogasnącego technopolimeru.
- Stopień ochrony IP64. Maks. temperatura pracy: 80 ° C.
- Kierunek przyrostu wartości zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara.
- Cyferblat nachylony pod kątem 18 ° lub z widokiem od frontu.
- Standardowa średnica wału drążonego: ø14 H7. Otwory mniejsze niż 14 mm można uzyskać za pomocą tulei redukcyjnej.
- Opcje montażu (pozycja montażowa):
Na zamówienie:
- Niestandardowy współczynnik przełożenia oraz miara w calach.
- Kołek blokujący „P6” ø6 lub „c” ø9/ 10,5.
- Model „IN” z częściami ze stali nierdzewnej.
- Kolory: pomarańczowy RAL 2004, czarny RAL 9005, szary RAL7004.
Akcesoria:
- pokrętło regulacyjne PM,
- płyta montażowa FL-B,
- tuleje redukcyjne do płyty montażowa BF-BL,
- płyta pośrednia FL,
- koło ręczne ze składanym uchwytem V.R,
- korba ze składanym uchwytem V.M,
- tuleje redukcyjne BF.
Wskaźnik położenia OP3 – tabela wskazań:
| SKOK | WSKAZANIE PO 1 OBROCIE | MAKSYMALNA PRĘDKOŚĆ | ||
|---|---|---|---|---|
| [mm] | [mm] | [cale] | [obr./min.] dla mm | [obr./min.] dla cali |
| 0,5 | 00 5 | 600 | ||
| 0,5 | 0050 | 200 | ||
| 0,75 | 0007(5) | 600 | ||
| 1 | 0100 | 100 | ||
| 1 | 0010 | 0039(37) | 100 | 200 |
| 1,25 | 0012(5) | 800 | ||
| 1,5 | 0015 | 600 | ||
| 1,75 | 0017(5) | 500 | ||
| 2 | 0020 | 0078(74) | 500 | 100 |
| 2,5 | 0025 | 300 | ||
| 3 | 0030 | 0011(81) | 300 | 600 |
| 4 | 0040 | 0015(74) | 200 | 500 |
| 5 | 0050 | 0019(68) | 200 | 500 |
| 6 | 0060 | 200 | ||
| 7,5 | 0075 | 100 | ||
| 8 | 0080 | 100 | ||
| 10 | 0100 | 0039(37) | 100 | 200 |
| 12 | 0120 | 80 | ||
Wskaźnik położenia OP3 – Wymiary:
1. Wał drążony ø14
2. Trzpień mocujący
3. Kołek blokujący
4. 2 otwory montażowe ø2,5 x5
5. Uszczelka przeciwpyłowa
6. Kołek blokujący ø9 / 10,5 (opcja)
7. Kołek blokujący ø6 (opcja)
Wskaźnik położenia OP3 – kod zamówieniowy:
