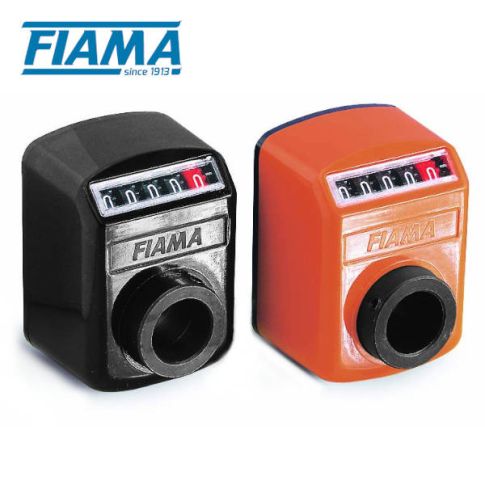

Wskaźnik położenia Fiama OP5
- Licznik 5 cyfrowy.
- Model „AZZ” z przyciskiem do zerowania licznika.
- Wał drążony Ø20.
- Odczyt do 99999.
- Wysokość cyfry - 5,5 mm.
- IP64.
Opis
Wskaźnik położenia OP5 – cechy i funkcje:
- Licznik 5 cyfrowy.
- Standardowo czerwone pole wskazuje części dziesiąte. Do wyboru są także modele z dwoma czerwonymi polami wskazującymi części dziesiąte i setne (2RR) oraz z pięcioma czarnymi polami wskazującymi tylko pełne milimetry (5RN).
- Odczyt do 99999.
- Wysokość cyfry - 5,5 mm
- Kierunek przyrostu wartości zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara.
- Możliwość odwrócenia kierunku zliczania (szczegóły w karcie katalogowej w zakładce „Do pobrania”).
- Odporna na wstrząsy obudowa z samogasnącego technopolimeru.
- Stopień ochrony IP64. Maks. temperatura pracy: 70 ° C.
- Cyferblat nachylony pod kątem 45 °.
- Standardowy otwór wału drążonego: ø20 H7; Otwory mniejsze niż 20 mm są możliwe do uzyskania za pomocą tulei redukcyjnej.

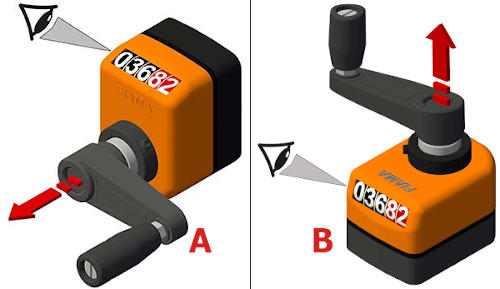

- Opcje montażu (pozycja montażowa):
Na zamówienie:
- Model „AZZ” z przyciskiem do zerowania licznika i 4 cyfrowym licznikiem (opcja dla modeli ze skokiem od 1 do 6 mm).
- Niestandardowy współczynnik przełożenia oraz miara w calach.
- Model „IN” z częściami ze stali nierdzewnej.
- Kolory: pomarańczowy RAL 2004, czarny RAL 9005.
Akcesoria:
- płyta montażowa FL-B,
- tuleje redukcyjne do płyty montażowa BF-BL,
- koło ręczne ze składanym uchwytem V.R,
- korba ze składanym uchwytem V.M,
- tuleje redukcyjne BF.
Wskaźnik położenia OP5 – tabela wskazań:
| SKOK | WSKAZANIE PO 1 OBROCIE | MAKSYMALNA PRĘDKOŚĆ | ||
|---|---|---|---|---|
| [mm] | [mm] | [cale] | [obr./min.] dla mm | [obr./min.] dla cali |
| 0,1 | 00001 | 600 | ||
| 0,2 | 00002 | 600 | ||
| 0,4 | 00004 | 600 | ||
| 0,5 | 00005 | 600 | ||
| 0,8 | 00008 | 00031(49) | 600 | 200 |
| 1 | 00010 | 00039(37) | 500 | 200 |
| 1,5 | 00015 | 500 | ||
| 2 | 00020 | 00078(74) | 400 | 100 |
| 2,5 | 00025 | 00098(42) | 400 | 100 |
| 3 | 00030 | 00011(81) | 200 | 600 |
| 4 | 00040 | 00015(74) | 200 | |
| 5 | 00050 | 00019(68) | 200 | 400 |
| 6 | 00060 | 200 | ||
| 7,5 | 00075 | 100 | ||
| 8 | 00080 | 100 | ||
| 10 | 00100 | 100 | ||
| 12 | 00120 | 60 | ||
| 15 | 00150 | 60 | ||

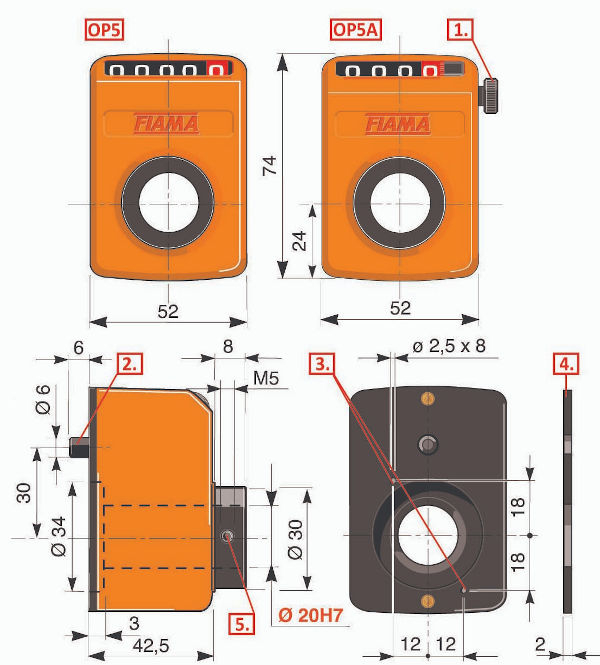

Wskaźnik położenia OP5 – Wymiary:
1. Przycisk
2. Kołek blokujący
3. 2 otwory montażowe ø2,5x8
4. Uszczelka przeciwpyłowa
5. Trzpień mocujący

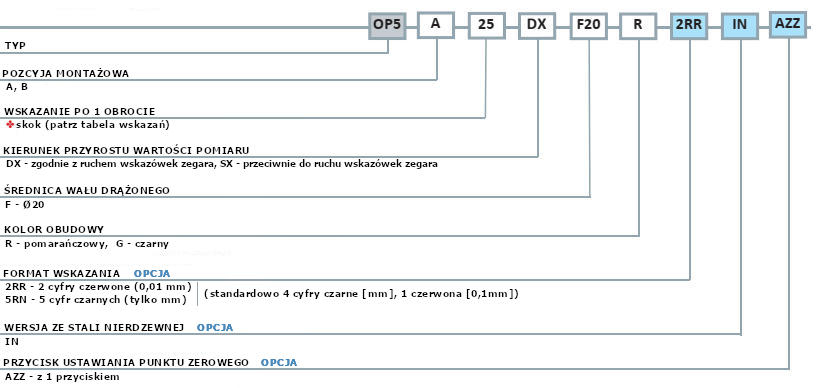

Wskaźnik położenia OP5 – kod zamówieniowy:
