Płyta montażowa FL-B do wskaźników położenia Fiama
Opis

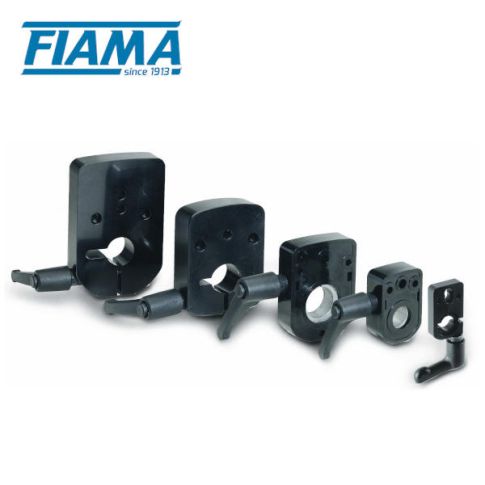

Płyta montażowa FL-B – główne cechy:
Wykonana z anodowanego aluminium płyta montażowa umożliwia blokadę osi napędowej. W ofercie są płyty montażowe dedykowane do wskaźników OP2, OP3, OP6, OP7, OP5, OP9, EP7, EP9L, EP43RS, EP46RS, EP20 oraz EP25.. W modelu FL-B OP3 z otworem ø 14 dostępne jest również wykonanie ze stali nierdzewne.
| FLB-OP2 | FLB-OP3 | FLB-OP6 | FLB-OP7 | FLB-OP5 | FLB-OP9 |
|---|---|---|---|---|---|
| Średnica otworu * | |||||
| ø 8 | ø 14 | ø 14 | ø 14 | ø 20 | ø 20 |
| ø 10 | ø 10 | ø 20 | ø 20 | ø 25 | |
| ø 12 | ø 25 | ø 25 | |||
Płyta montażowa FL-B - wymiary:
Wersja dla wskaźnika OP2:
1. Otwór na kołek blokujący ø6
2. 2 otwory do mocowania
| Typ | Wymiary | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Ø | A | B | C | D | E | F | G | H | L | |
| OP2 | 8 - 10 - 12 | 14 | 23 | 7,5 | ø3,1 | 25 | 38 | 18 | 22 | 10,5 |
Wersja dla wskaźnika OP3 - OP6 - OP7:
1. Otwór na kołek blokujący ø6
2. 2 otwory do mocowania
a, b: uchwyt blokujący po lewej (a) lub prawej (b) stronie
| Typ | Wymiary | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø | A | B | C | D | E | F | G | G1 | H | L | |
| OP3 | 14-10 | 15 | 32 | 10 | ø4,2 | 50 | 46 | 20 | - | 22 | 16 |
| OP6 - OP7 | 20-14 | 15 | 48 | 18 | ø4,2 | 50 | 66 | 25 | 19,5 | 30 | 24 |
Wersja dla wskaźnika OP5 - OP9:
1. Otwór na kołek blokujący ø6
2. 2 otwory do mocowania
a, b: uchwyt blokujący po lewej (a) lub prawej (b) stronie
| Typ | Wymiary | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø | A | B | C | D | E | F | G | G1 | H | L | |
| OP5 | 20 | 18 | 52 | 18 | ø4,5 | 57,5 | 74 | 20 | - | 30 | 25 |
| OP9 | 20 - 25 | 18 | 64 | 18 | ø4,5 | 64 | 94 | 25 | 40 | 30 | 25 |
Wersja dla wskaźnika OP5 - OP9:
1. Otwór na kołek blokujący ø6
2. 2 otwory do mocowania
a, b: uchwyt blokujący po lewej (a) lub prawej (b) stronie
Wersja dla wskaźnika EP43RS i enkodera EM43:
øA = 14 - 12,7 (½”)
B = 55
C = 22
Wersja dla wskaźnika EP46RS i enkodera EM46:
øA = 20 - 19,5 (¾”) - 25
B = 65
C = 30
Wersja dla wskaźnika EP7:
Wersja dla wskaźnika EP20 -EP25 - EP20RS - EP25RS - EP20RS.MAN - EP25RS.MAN:
Wersja dla wskaźnika EP9L:
