- Licznik 5 cyfrowy.
- Wał drążony ø20, ø30 lub ø35.
- Wersja OP9T z wystopniowanym polem wartości setnych.
- Odczyt do 99999.
- Wysokość cyfry - 7 mm.
- Model „IN” z częściami ze stali nierdzewnej.
- IP64.
Opis

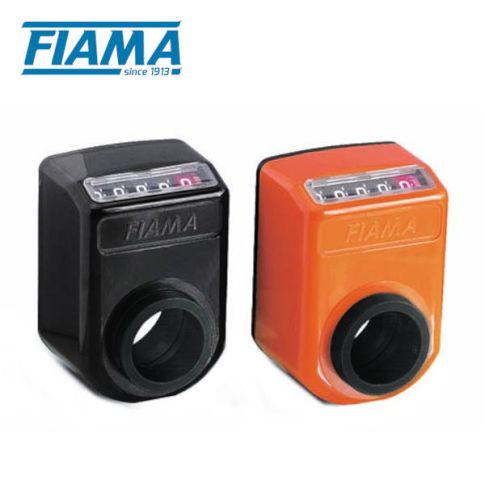

Wskaźnik położenia OP9 – cechy i funkcje:
- Licznik 5 cyfrowy.
- Standardowo czerwone pole wskazuje części dziesiąte. Do wyboru są także modele z dwoma czerwonymi polami wskazującymi części dziesiąte i setne (2RR) oraz z pięcioma czarnymi polami wskazującymi tylko pełne milimetry (4RN). Wersja OP9T: dwa czerwone pola z wystopniowanym polem wartości setnych.
- Odczyt do 99999.
- Wysokość cyfry - 7 mm
- Kierunek przyrostu wartości zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara.
- Odporna na wstrząsy obudowa z samogasnącego technopolimeru.
- Stopień ochrony IP64. Maks. temperatura pracy: 80° C.
- Cyferblat nachylony pod kątem 18° lub z widokiem od frontu.
- Standardowo średnica wału drążonego OP9 to ø20 lub ø30, wersja OP9F35 ma otwór o średnicy ø35, mniejsze średnice są dostępne z pomocą tulei redukcyjnej.
- Odległość kołka blokującego od wału drążonego (od osi do osi) - 40 mm.
- Opcje montażu (pozycja montażowa):
Na zamówienie:
- Niestandardowy współczynnik przełożenia oraz miara w calach.
- Odległość kołka blokującego od wału drążonego (od osi do osi) - 30 mm (standardowo 40mm).
- Model „IN” z częściami ze stali nierdzewnej.
- Kolory: pomarańczowy RAL 2004, czarny RAL 9005.
Akcesoria:
- płyta montażowa FL-B,
- tuleje redukcyjne do płyty montażowa BF-BL,
- koło ręczne ze składanym uchwytem V.R,
- korba ze składanym uchwytem V.M,
- tuleje redukcyjne BF.
Wskaźnik położenia OP9 – tabela wskazań:
SKOK | WSKAZANIE PO 1 OBROCIE | MAKSYMALNA PRĘDKOŚĆ | ||
---|---|---|---|---|
[mm] | [mm] | [cale] | [obr./min.] dla mm | [obr./min.] dla cali |
1 | 00100 | 60 | ||
1 | 00010 | 00039(37) | 300 | 300 |
1,5 | 00015 | 300 | ||
2 | 00020 | 00078(74) | 200 | 200 |
2,5 | 00025 | 200 | ||
3 | 00030 | 00011(81) | 200 | 200 |
4 | 00040 | 00015(74) | 150 | 150 |
5 | 00050 | 00019(68) | 150 | 150 |
6 | 00060 | 100 | ||
7,5 | 00075 | 80 | ||
8 | 00080 | 80 | ||
10 | 00100 | 00039(37) | 60 | 60 |
12 | 00120 | 60 |
Wskaźnik położenia OP9 – Wymiary:
1. Kołek blokujący
2. Uszczelka przeciwpyłowa
3. Osadzanie ø49x15
4. Trzpień mocujący
