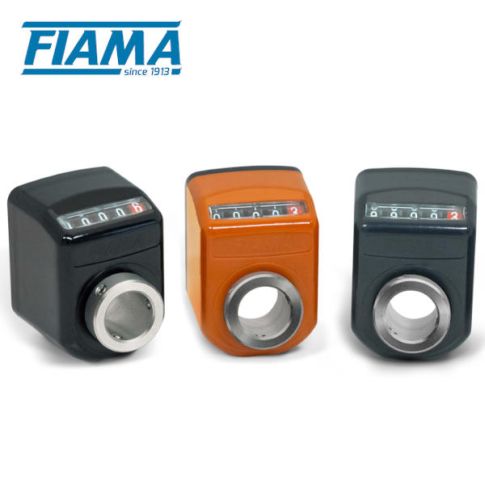

Wskaźnik położenia Fiama OP6
- Licznik 5 cyfrowy.
- Wał drążony ø20 lub ø25.
- Odczyt do 99999.
- Wysokość cyfry - 6 mm.
- Model „IN” z częściami ze stali nierdzewnej.
- IP64.
Opis
Wskaźnik położenia OP6 – cechy i funkcje:
- Licznik 5 cyfrowy.
- Standardowo czerwone pole wskazuje części dziesiąte. Do wyboru są także modele z dwoma czerwonymi polami wskazującymi części dziesiąte i setne (2RR) oraz z pięcioma czarnymi polami wskazującymi tylko pełne milimetry (4RN). Wersja OP6T: dwa czerwone pola: jedno cyfrowe z częściami dziesiętnymi oraz drugie z podziałką do części setnych.
- Odczyt do 99999.
- Wysokość cyfry - 6 mm
- Kierunek przyrostu wartości zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara.
- Odporna na wstrząsy obudowa z samogasnącego technopolimeru.
- Stopień ochrony IP64. Maks. temperatura pracy: 80° C.
- Cyferblat nachylony pod kątem 18° lub z widokiem od frontu.
- Standardowa średnica wału drążonego wersji OP6 i OP6T to ø20, wersje OP6F25 i OP6TF25 mają wał o średnicy ø25. Otwory mniejsze niż 20mm można uzyskać za pomocą tulei redukującej.

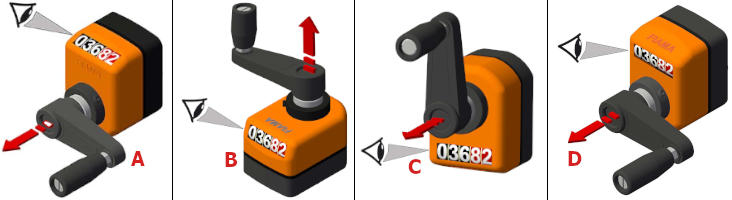

- Opcje montażu (pozycja montażowa):
Na zamówienie:
- Niestandardowy współczynnik przełożenia oraz miara w calach.
- Kołek blokujący „c” ø10,5 / 12.
- Model „IN” z częściami ze stali nierdzewnej.
- Kolory: pomarańczowy RAL 2004, czarny RAL 9005, szary RAL 7004.
Akcesoria:
- pokrętło regulacyjne PM,
- płyta montażowa FL-B,
- tuleje redukcyjne do płyty montażowa BF-BL,
- płyta pośrednia FL,
- koło ręczne ze składanym uchwytem V.R,
- korba ze składanym uchwytem V.M,
- tuleje redukcyjne BF.
Wskaźnik położenia OP6 – tabela wskazań:
| SKOK | WSKAZANIE PO 1 OBROCIE | MAKSYMALNA PRĘDKOŚĆ | ||
|---|---|---|---|---|
| [mm] | [mm] | [cale] | [obr./min.] dla mm | [obr./min.] dla cali |
| 0,75 | 00007(5) | 500 | ||
| 1 | 00100 | 100 | ||
| 1 | 00010 | 00039(37) | 500 | 200 |
| 1,25 | 00012(5) | 500 | ||
| 1,5 | 00015 | 500 | ||
| 1,75 | 00017(5) | 400 | ||
| 2 | 00020 | 00078(74) | 400 | 100 |
| 2,5 | 00025 | 300 | ||
| 3 | 00030 | 00011(81) | 200 | 500 |
| 3,5 | 00035 | 200 | ||
| 4 | 00040 | 00015(74) | 200 | 500 |
| 5 | 00050 | 00019(68) | 200 | 400 |
| 6 | 00060 | 100 | ||
| 7,5 | 00075 | 100 | ||
| 8 | 00080 | 100 | ||
| 10 | 00100 | 00039(37) | 800 | 200 |
| 12 | 00120 | 80 | ||
| 15 | 00150 | 60 | ||

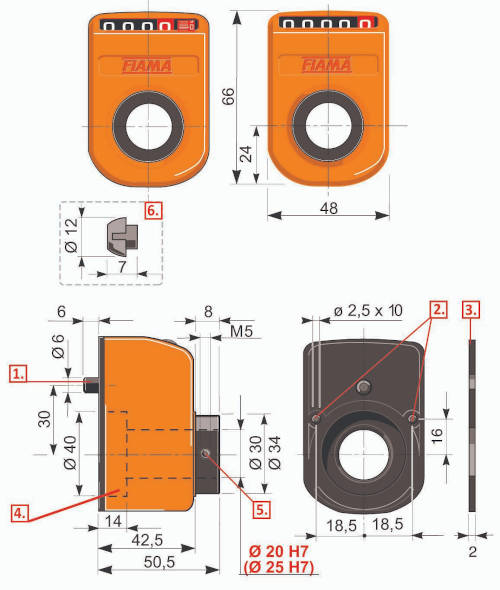

Wskaźnik położenia OP6 – Wymiary:
1. Kołek blokujący
2. 2 otwory montażowe ø2,5x12
3. Uszczelka przeciwpyłowa
4. Osadzanie ø40x14
5. Trzpień mocujący
6. Kołek blokujący ø10,5 / 12

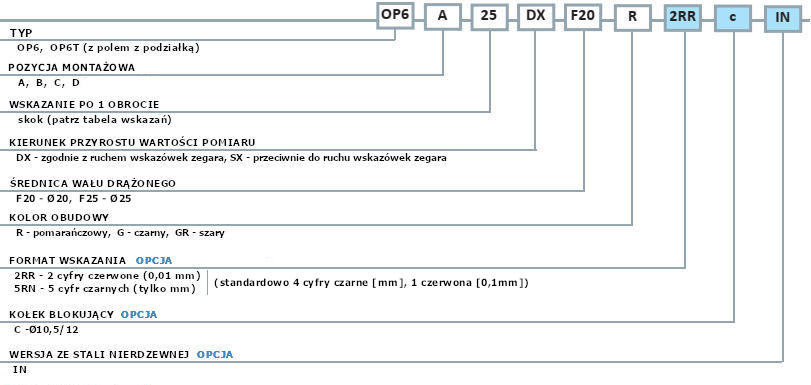

Wskaźnik położenia OP6 – kod zamówieniowy:
