Bramka IIOT 4G - konwerter PLC - MQTT i Modbus TCP/IP - ODOT IOT02

Bramka umożliwia bezprzewodowe podłączenie systemów sterowania PLC wraz z podłączonymi urządzeniami z sieciami IIoT MQTT oraz Modbus TCP/IP.
2 porty Ethernet, funkcjonalność przełącznika sieciowego (switcha) umożliwia połączenie kaskadowe.
Izolacja portów Ethernet (2kV).
Automatyczna negocjacja szybkości połączeń 10M / 100Mbps, automatyczne krosowanie (Auto-MD / MDIX).
Obsługa do 5 klientów Modbus TCP/IP jednocześnie.
Możliwość połączenia z chmurą poprzez MQTT (Ethernet lub 4G).
2 porty szeregowe, odświeżanie w czasie rzeczywistym, krótki cykl skanowania.
Obsługa trybu mostkowego (gromadzenie danych PLC bez wpływu na komunikację między PLC i HMI).
Pobieranie IAP przez port Ethernet w celu aktualizacji oprogramowania firmware w produkcie.
Reset do ustawień fabrycznych przy pomocy 1 przycisku.
Antena GSM.
Montaż na szynie DIN.
Certyfikat: EMS, CE.
Gwarancja producenta: 3 lata.

Modele online
Opis
Parametry
FAQ
Do pobrania
Polecane
Baza wiedzy

Opis

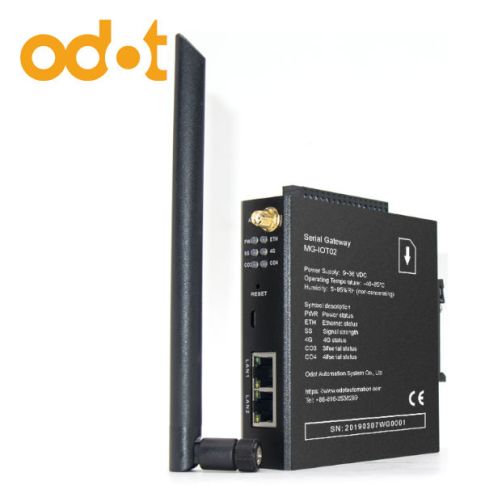

Bramka 4G, konwerter ODOT IOT02 - główne cechy:

Bramka MG-IOT02 4G spełnia rolę konwertera protokołów ze sterowników PLC na Modbus TCP/IP i MQTT. Za jej pośrednictwem wszystkie urządzenia z interfejsem RS485 / RS422 / RS232 mogą łączyć się do sieci Modbus TCP/IP oraz do chmury poprzez MQTT. Tym sposobem urządzenia wykorzystujące niezbyt szybką komunikację Modbus RTU można podłączyć do szybkiej sieci Ethernet i realizować zbieranie i obróbkę danych w chmurze (MQTT i 4G).

Bramka 4G, konwerter ODOT IOT02 - specyfikacja techniczna:

Parametry pracy:

Napięcie zasilania: 9-36VDC
Pobór prądu: maks. 200mA przy 24VDC
Temperatura pracy: -40℃~85℃
Wilgotność powietrza: 5%-95%
Wymiary: 110 x 27,5 x 110 mm (dł. x szer. x wys.)
Montaż na szynie DIN (35mm)

Porty szeregowe:

Liczba portów szeregowych: 2x RS485/232 lub 1x RS422
Prędkość komunikacji: 2400~115200 kbs
Bity danych: 8
Bity stopu: 1, 2
Bit parzystości: none, even, odd
Obsługiwana liczba urządzeń slave: maks. 124
Obsługiwana liczba punktów danych: 200

Porty Ethernet:

Liczba portów: 2x RJ45, adaptacja prędkości 10/100M, funkcja przełączania
Protokoły sieciowe: Ethernet, ARP, IP, TCP, ICMP, MQTT
Tryby pracy: transmisja transparentna, mapowanie adresów
Połączenia TCP: maks. 5

Parametry sieci 4G:

1x slot karty SIM
Obsługiwane pasmo częstotliwości: LTE FDD, LTE TDD, WCDMA, TD-SCDMA, CDMA
Obsługiwana szybkość pasma częstotliwości LTE:

LTE FDD: maks. 150 Mb / s (pobieranie) / maks. 50 Mb / s (wysyłanie)
LTE TDD: maks. 130 Mb / s (pobieranie) / maks. 35 Mb / s (wysyłanie)

Obsługiwana szybkość pasma częstotliwości UMTS:

DC-HSDPA: maks. 42 Mb / s (pobieranie)
HSUPA: maks. 5,76 Mb / s (UL)

Obsługiwana szybkość pasma częstotliwości TD-SCDMA:

TD-SCDMA: maks. 4,2 Mb / s (pobieranie)
Max 2,2 Mb / s (UL)

Obsługiwana szybkość pasma częstotliwości CDMA2000:

EVD Maks. 3,1 Mb / s (pobieranie) / Maks. 8 Mb / s (wysyłanie)
lXAdvanced: maks. 307,2 kb / s (pobieranie / wysyłanie)

Obsługiwana szybkość pasma częstotliwości GSM:

EDGE: maks. 296 kb / s (pobieranie) / maks. 236,8 kb / s (wysył.)
GRPS: maks. 7 kb / s (pobieranie) / maks. 85,6 kb / s (wysył.)

Funkcjonalności:

Obsługa MQTT do chmury
Obsługa wymiany danych
Obsługa konwersji typu danych
Obsługa obliczanie danych
Opcjonalne włączenie funkcji watchdog (można ustawić czas watchdog)
Interwał wysyłania pakietów danych może być dowolnie dostosowywany, bardziej elastyczne użytkowanie
