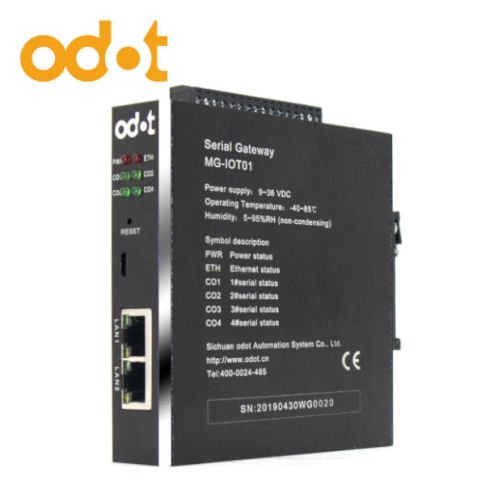

Bramka IIOT - konwerter PLC - MQTT i Modbus TCP/IP - ODOT IOT01

Bramka umożliwia podłączenie systemów sterowania PLC wraz z podłączonymi urządzeniami z sieciami IIoT MQTT oraz Modbus TCP/IP.
Współpraca z PLC wiodących producentów: Siemens 200 PLC, Omron HOSTLINK Protocol PLC, Mitsubishi FX Protocol PLC, Delta ModBUS Protocol PLC.
2 porty Ethernet, funkcjonalność przełącznika sieciowego (switcha) umożliwia połączenie kaskadowe.
Izolowane porty Ethernet (2 kV).
Automatyczna negocjacja szybkości połączeń 10M / 100Mbps, automatyczne krosowanie (Auto-MD / MDIX).
Obsługa do 5 klientów Modbus TCP/IP jednocześnie.
Obsługa 200 punktów zbierania danych oraz połączenie MQTT z chmurą.
4 porty szeregowe, odświeżanie w czasie rzeczywistym, krótki cykl skanowania.
Obsługa trybu mostkowego (gromadzenie danych z PLC bez wpływu na komunikację między PLC i HMI).
Obsługa pobierania w trybie IAP przez port Ethernet w celu aktualizacji firmware’u produktu.
Reset do ustawień fabrycznych przy pomocy 1 przycisku.
Montaż na szynie DIN.
Certyfikat: EMS, CE.
Gwarancja producenta: 3 lata.

Modele online
Opis
Parametry
FAQ
Do pobrania
Polecane
Baza wiedzy

Opis

Bramka, konwerter ODOT IOT01 - główne cechy:

Bramka MG-IOT01 spełnia rolę konwertera protokołów ze sterowników PLC na Modbus TCP/IP i MQTT. Za jej pośrednictwem wszystkie urządzenia z interfejsem RS485 / RS422 / RS232 (np. Siemens (PPI), Omron (HOSTLINK), Mitsubishi (FX2N), Delta (MODBUS) i inne mogą łączyć się z siecią Modbus TCP/IP oraz do chmury poprzez MQTT. Tym sposobem urządzenia wykorzystujące niezbyt szybką komunikację Modbus RTU można podłączyć do szybkiej sieci Ethernet i realizować zbieranie i obróbkę danych w chmurze. Gateway może pracować w układzie prostym lub mostkowym. W układzie prostym podłączona jest bezpośrednio do PLC w celu zbierania danych. W układzie mostkowym bramka podłączona jest do PLC poprzez port komunikacji dedykowany dla HMI. Panel operatorski podłącza się wtedy do bramki, która zapewnia komunikację pomiędzy PLC i HMI. Praca w układzie mostkowym pozwala uniknąć konieczności dodawania kolejnych interfejsów komunikacyjnych do PLC.

Bramka, konwerter ODOT IOT01 - specyfikacja techniczna:

Parametry pracy:

Napięcie zasilania: 9-36VDC
Pobór prądu: maks. 200mA przy 24VDC
Temperatura pracy: -40℃~85℃
Wilgotność powietrza: 5%-95%
Wymiary: 110 x 27,5 x 110 mm (dł. x szer. x wys.)
Montaż na szynie DIN (35mm)

Porty szeregowe:

Liczba portów szeregowych: 4x RS485/232 lub 2x RS422
Prędkość komunikacji: 2400~115200 kbs
Bity danych: 8
Bity stopu: 1, 2
Bit parzystości: none, even, odd
Obsługiwana liczba urządzeń slave: maks. 124
Obsługiwana liczba punktów danych: 200

Porty Ethernet:

Liczba portów: 2x RJ45, adaptacja prędkości 10/100M, funkcja przełączania
Protokoły sieciowe: Ethernet, ARP, IP, TCP, ICMP, MQTT
Tryby pracy: transmisja transparentna, mapowanie adresów
Połączenia TCP: maks. 5

Funkcjonalności:

Obsługa MQTT do chmury
Obsługa wymiany danych
Obsługa konwersji typu danych
Obsługa obliczanie danych
Opcjonalne włączenie funkcji watchdog (można ustawić czas watchdog)
Interwał wysyłania pakietów danych może być dowolnie dostosowywany, bardziej elastyczne użytkowanie
