Opis

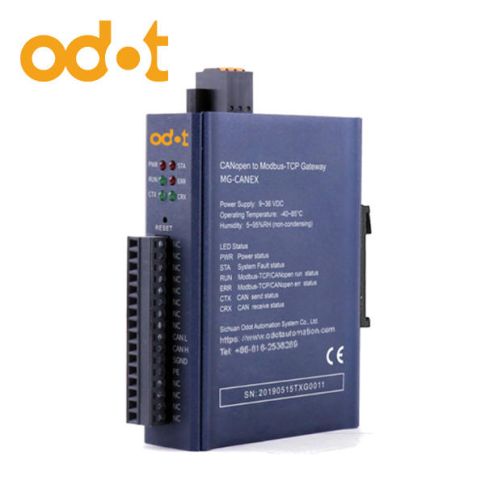

Konwerter ODOT MG-CANEX - główne cechy:
Bramka komunikacyjna ODOT MG-CANEX jest konwerterem protokołu CANopen na Modbus TCP/IP. Urządzenie pracuje jako Master z funkcją zarzadzania NMT w sieci CANopen. Może być podłączony do maksymalnie 16 urządzeń typu slave. Konwerter wspiera synchroniczne i asynchroniczne wysyłanie wiadomości. Maksymalnie można podłączyć 5 klientów sieci TCP w tym samym czasie. Aluminiowa obudowa o niewielkich wymiarach wraz z zaczepem na szynę DIN ułatwia montaż i daje oszczędność miejsca w szafach sterowniczych. Porty posiadają wbudowaną optoizolację.
Konwerter ODOT MG-CANEX - specyfikacja techniczna:
Dane techniczne:
- Napięcie zasilania: 9-36VDC
- Pobór prądu: maks. 110mA przy 24VDC
- Temperatura pracy: -40℃~85℃

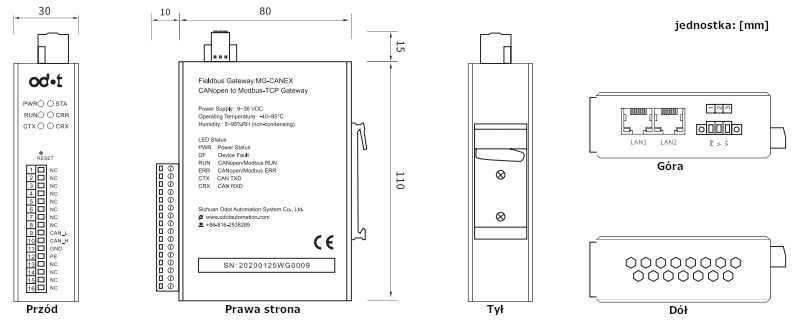

- Wymiary: 80 x 30 x 110 mm (dł. x szer. x wys.)
- Montaż na szynie DIN (35mm)
- Stopień ochrony: IP20
Komunikacja CANopen:
- Liczba portów: 2 (RS485/422/232)
- Protokół CAN: CANopen
- Tryb pracy: Master
- Ilość urządzeń Slave: do 16
- Prędkość transmisji: 10K~1Mbps
- Podłączenie: zacisk śrubowy 3.81mm
- Funkcje PDO: transmisja danych TPDO i RPDO
- Funkcje SDO: szybki transfer SDO do 4 bitów
- Kontrola błędów: wsparcie dla Heartbeat
Parametry Ethernet:
Inne
- Przycisk “Reset” do szybkiego resetowania urządzenia
- Wskaźniki LED informujące o statusie pracy urządzenia
