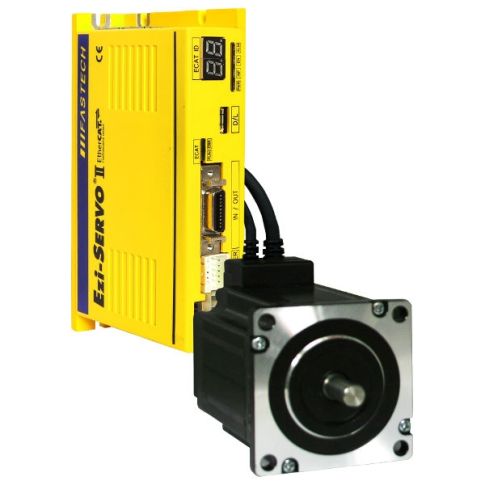

Napęd serwo krokowy Fastech Ezi-ServoII-EC-60L-A EtherCAT

Interfejs EtherCAT (CiA 402).
Praca w zamkniętej pętli sprężenia zwrotnego.
Nie wymaga strojenia.
Stabilna praca bez drgań.
Poprawa momentu poprzez podbicie prądowe.
Zasilanie 24Vdc.
Kołnierz silnika: 60mm.

EtherCAT RoHS

Modele online
Opis
Parametry
FAQ
Do pobrania
Polecane
Baza wiedzy

Opis

Napęd serwo krokowy Ezi-ServoII-EC-60L-A:

W zestawie

Sterownik silnika
Silnik z zabudowanym enkoderem
Komplet wtyczek

W ofercie dostępne są także przekładnie, hamulce, konwertery oraz przewody połączeniowe.

Najwyższa na rynku powtarzalność i dokładność pozycjonowania

Nie wymaga strojenia
10 tys. kroków / obrót
Płynny ruch obrotowy od od 0,2 obr/min

Napęd serwo krokowy Ezi-ServoII-EC-60L-A - specyfikacja techniczna:

Kod zamówieniowy		Ezi-SERVOII-EC-60L-A
Silnik
Moment trzymający		• 2,4 Nm
Bezwładność wału		• 690 gcm²
Długość (L - rysunek poniżej)		• 85 mm
Temp. pracy		• 0 do 55°C
Sterownik
Algorytm sterowania		• zamknięta pętla sprzężenia zwrotnego
Napięcie zasilania		• 24 Vdc ±10%
Prędkość obrotowa		• 0 do 3000 obr/min
Rozdzielczość (programowy wybór parametru)		• 500, 1000, 1600, 2000, 3600, 5000, 6400, 7200, 10000 kroków/obr.
Funkcje zabezpieczające		• przekroczenie: prądu, prędkości, napięcia, wstecznej siły elektromotorycznej (back EMF), temperatury; • błędy: przeciążenia; podłączenia silnika, podłączenia enkodera; osiągnięcia pozycji zadanej, pamięci ROM
Wskaźnik LED		• zasilanie, rodzaj alarmu, "w pozycji", praca
EtherCAT	Wspierane tryby	• cykliczna synchronizacja pozycji, pozycji, bazowania
	Synchronizacja	• Free Run, SM Event, DC SYNC Event
	Wspierane protokoły	• CoE (Profil CiA 402), FoE
Sygnały wejściowe sterownika		• 3 dedykowane (+Limit, -Limit, Origin), • 7 programowalnych
Sygnały wyjściowe sterownika		• 2 dedykowane (+Hamulec, -Hamulec), • 6 programowalnych (optoizolacja)
Temperatura pracy		• od 0 do 55°C

Napęd serwo krokowy Ezi-ServoII-EC-60L-A - wymiary:

Wymiary silnik serwo krokowy Ezi-ServoII EC

Napęd serwo krokowy Ezi-Servo-ST - filmy demonstracyjne:

	Delta robot. Sterownik Parker PAC. Napędy serwo krokowe Ezi-SERVOII EtherCAT

	Robot kartezjanski EtherCAT. Omron NJ301, Festo, napędy serwo krokowe Ezi SERVOII EC

	Synchronizacja 32 osi. Sterownik Beckhoff, napędy Ezi SERVOII EtherCAT

	Synchronizacja 2 osi Ezi-SERVOII EtherCAT. Sterownik Beckhoff
