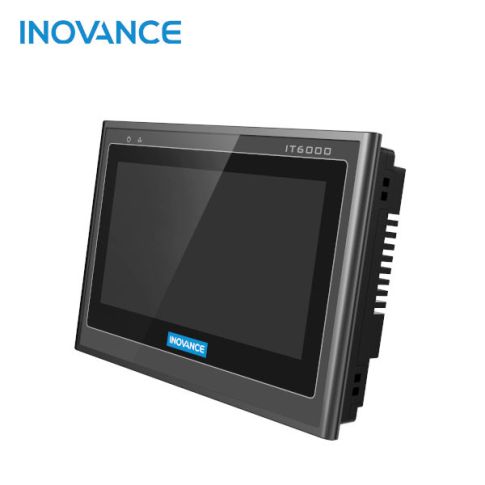

Panel operatorski 7” Inovance IT6070E

Krótki opis


  • Ekran dotykowy LCD 7”, 24 bitowa paleta kolorów.

  • Do wykorzystania 3 porty szeregowe (2x RS485, 1x RS232) oraz 1 port Ethernet.

  • Makro kody pozwalające w łatwy sposób wdrożyć złożone funkcje.

  • Funkcjonalność SCADA (alarmowanie, receptury, logowanie danych, makra, wielopoziomowy dostęp, …).

  • Zegar czasu rzeczywistego RTC.

  • Wysoki stopień ochrony IP65.

  • Bezpłatne oprogramowanie InoTouch Editor.

  • Pamięć flash 128MB.

  • 2x Porty USB.

  • System Windows Embedded Compact/CE core.

  • Certyfikaty: CE, TUV.

  •
netto 1 122,00 zł brutto 1 380,06 zł

Dostępność: (10 szt. )

Wysyłka w 24H

  • Dostawa:
    - 15 zł netto - przy płatności Dotpay lub przedpłatą na konto
    - 20 zł netto - przy płatności gotówką u kuriera
    - bez opłat - odbiór osobisty

  • Płatności:

    - szybki przelew dotPay
    - przelew bezpośrednio przed dostawą (przedpłata)
    - gotówka u kuriera
    - gotówka przy odbiorze osobistym

Szczegóły

Panel operatorski IT6070E - komunikacja:

  • Obsługa wielu protokołów - współpraca z niemal każdym urządzeniem automatyki wyposażonym w port komunikacji szeregowej lub Ethernet.
  • Praca z jednym lub wieloma urządzeniami równocześnie.
  • Dwa porty USB - jeden do programowania panelu (typ B), drugi (typ A) do podłączenia myszki, klawiatury, drukarki itp.
  • Tryb pracy "przezroczystej" (transparentnej) - poprzez port panelu uzyskujemy dostęp do pozostałych urządzeń obiektowych z nim współpracujących.

Panel operatorski 7” Inovance IT6070E komunikacja

Panel operatorski IT6000E - funkcjonalność SCADA:

  • Symulacja off-line (bez podłączenia panelu do PC) oraz on-line ( PC podłączony do panelu współpracującego z urządzeniami obiektowymi).
  • Bogata biblioteka obiektów graficznych (lampek, przycisków, wskaźników, zaworów, itp.).
  • Alarmowanie wraz z historią zdarzeń. Gotowe obiekty graficzne obsługi alarmowania realizujące funkcje zatwierdzania, kasowania i archiwizowania.
  • Wielojęzyczne opisy - wybór języka przez operatora.
  • Obsługa receptur. Aktualizacja danych receptur z poziomu ekranu, poprzez PC jak również zewnętrzne nośniki danych.
  • Logowanie danych do plików CSV. łatwość ich przeglądania oraz przenoszenia na inne urządzenia.
  • Wielopoziomowy system dostępu do ekranów, obiektów i danych według stopnia kompetencji personelu obsługi.
  • Tworzenie własnych makr wykonywanych w odpowiedzi na zaistniałe zdarzenia obiektowe lub wyzwalanych czasowo.

Sprawne testowanie aplikacji i komunikacji dzięki symulacji off-line

Dzięki możliwości przeprowadzenia symulacji off-line możemy przetestować komunikację oraz działanie aplikacji nie posiadając fizycznej wersji panela HMI. Wystarczy podłączyć urządzenie docelowe (np. PLC) do PC, na którym znajduje się oprogramowanie InoTouch Editor, stworzyć aplikację docelową i za pomocą symulacji off-line przetestować działanie stworzonej aplikacji oraz komunikacji. Po uruchomieniu takiej symulacji na ekranie PC pojawi się okno symulujące ekran panelu HMI. Po upewnieniu się, że wszystko działa jak należy można zakupić panel, wgrać aplikację, połączyć z urządzeniem docelowym i cieszyć się prawidłową pracą stworzonego systemu.

Panel operatorski IT6070E - specyfikacja techniczna:

ModelIT6070E
WyświetlaczPrzekątna7,0"
Rozdzielczość800 x 480
Ilość kolorów224
PodświetlenieLED
Ekran dotykowyRezystancyjny 4-przewodowy
Żywotność30000 godz.
PamięćFlash128 MB
SDRAM128 MB DDR3
Pamięć receptur256 kB
ProcesorCortex A8 600Mhz
PortySzeregowyCOM1 (RS422/RS485),
COM2 (RS232),
COM3 (RS485)
EthernetRJ45
USB (Host)Typ A
USB (Device)Typ B
RTCTAK
Napięcie zasilania24 Vdc (±20%)
Pobór prądu250 mA
Temperatura pracy0°C ~ 50°C
Wilgotność10% ~ 90% RH
ChłodzenieNaturalny obieg powietrza
Stopień ochrony (panel przedni)IP65
OprogramowanieInoTouch Editor

Panel operatorski IT6000E - wymiary:

ModelWymiary fizyczne
Dł. x Wys. x Gł. [mm]
Otwór montażowy
W x H [mm]
IT6070E200 x 146 x 42192 x 138

Wymiary - panel operatorski 7” Inovance IT6070E

Lista wspieranych protokołów komunikacyjnych:

ProducentModel urządzenia
Modbus RTU/ASCIIModbus TCP/IP
InovanceAM600Modbus_RTUAM600 TCP
H1U monitor protocolH3U ModbusTCP
H1U/H2U Qlink ProtocolHMI Modbus TCP/IP
H2U monitor protocol
H2UModbus_RTU
H3U monitor protocol
H3U Qlink Protocol
MD Series Transducer
Servo
Common DriverModbus_RTUModbus TCP/IP
Modbus_RTU_Swap
ModbusServer
Free Protocol
DeltaDVP Series (ASCII)
DVP Series (RTU)
SiemensS7-200
MitsubishiMitsubishi_FX
Mitsubishi_Fx1S
Mitsubishi_FX3G/FX3U
OmronC/CQM1 (Hostlink)CJ/CS FINS/TCP
CP Series
YaskawaCP-316 (H/HQ)MemobusTCP
FatekFBS Series
LGMaster-K Direct
PanasonicPanasonic_FP
VIGORVH Vigor Series
XiamenYudianAIBus
ModiconModicon984_RTU
GinaveJW984_RTU
SOHOSOHO
YokogawaFA-M3FA-M3 TCP

Informacje dodatkowe

Port Ethernetowy Tak
Przekątna ekranu 7"
