- Przełożenie: 1:1.
- Maksymalny wyjściowy moment obrotowy - 3,8 Nm.
- Obudowa z anodowanego aluminium. Wały wykonane ze stali.
- Minimalny luz kątowy i osiowy.
- Ruchome elementy na łożyskach kulowych.
- Kompaktowe wymiary, niska waga.
Opis

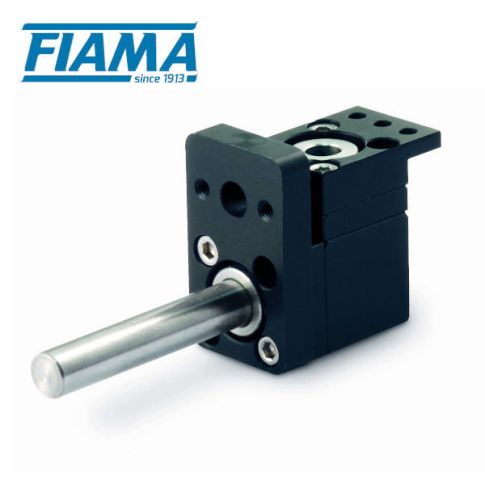

Przekładnia stożkowa RINV-OP62 - główne cechy:
RINV-OP62 to przystosowana do pracy ze wskaźnikiem położenia Fiama OP2 przekładnia stożkowa. Zestawienie ich razem umożliwia ręczną regulację z kontrolą pozycji wału.
- Przełożenie: 1:1
- Maksymalny wyjściowy moment obrotowy - 3,8 Nm
- Obudowa z anodowanego aluminium. Wały wykonane ze stali. Stożkowe koła zębate wykonane ze stali, hartowane powierzchniowo (Pronox)
- Minimalny luz kątowy i osiowy
- Ruchome elementy na łożyskach kulowych, całość wodoodporna
- Dopuszczalne obciążenie promieniowe do 7,5 kg, osiowe do 0,7 kg
- Niewielkie wymiary, waga 80g

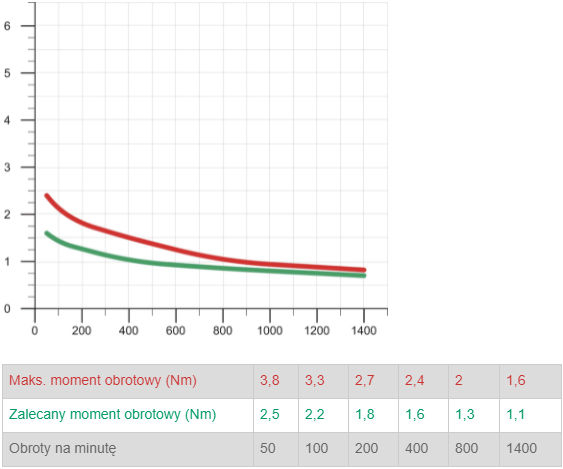

Przekładnia stożkowa RINV-OP62 - wykres wydajności:
Wyjściowy moment obrotowy przy przełożeniu 1/1:
Sprawność = 90%

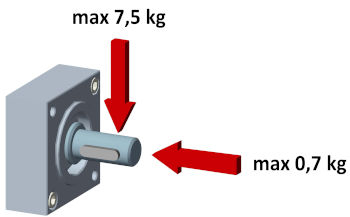

Przekładnia stożkowa RINV-OP62 - obciążenie promieniowe i osiowe:
Obciążenia promieniowe i osiowe są generowane przez elementy mechaniczne, z którymi współpracuje przekładnia. Mogą powstawać na przykład przez ciągnięcie napędów pasowych, przyspieszanie, zwalnianie, niewspółosiowości konstrukcji, wibracje, wstrząsy itp.
FR = maks. 7,5 kg - obciążenie promieniowe, to obciążenie działające w kierunku prostopadłym do wału / osi
F
Przy zamówieniu należy określić, czy obciążenie osiowe będzie powstawało na skutek ciągnięcia czy pchania.

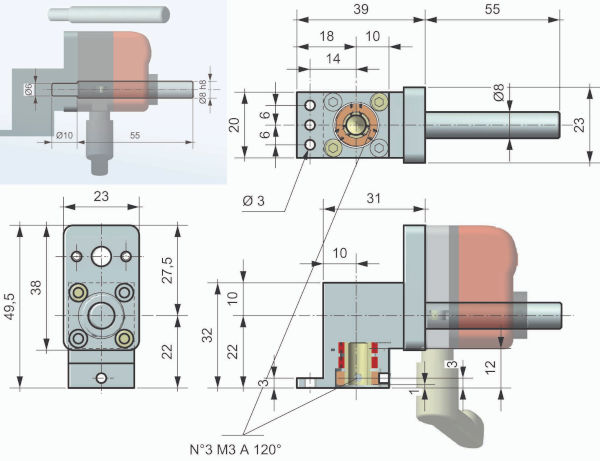

Przekładnia stożkowa RINV-OP62 - wymiary:

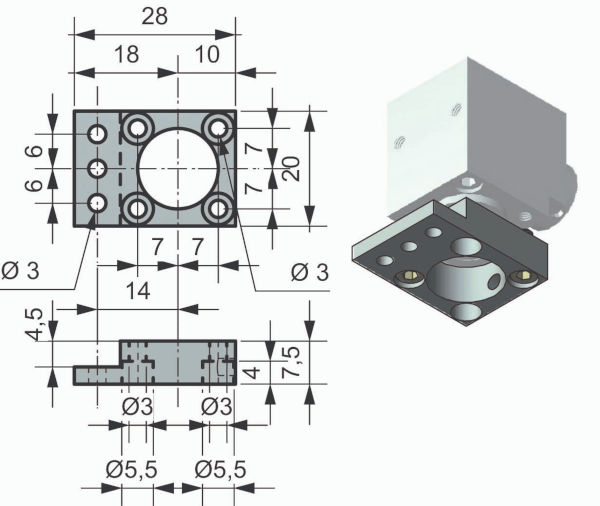

Kołnierz do montażu na maszynie

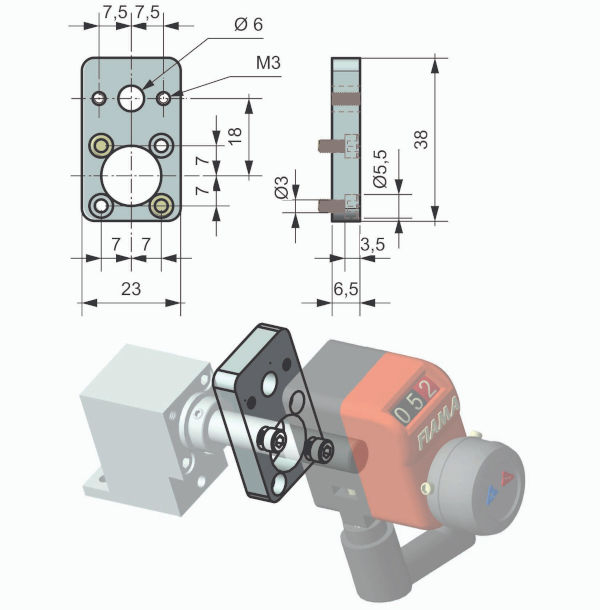

Kołnierz do montażu wskaźnika
