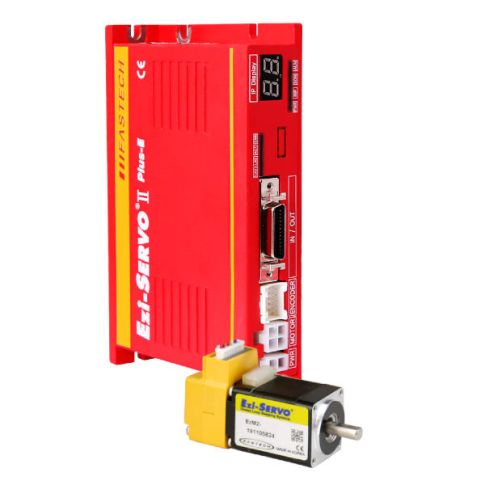

Napęd serwo krokowy Fastech Ezi-ServoII-PE-28L-D Ethernet

Interfejs Ethernet.
Pozycjoner.
Funkcja tabeli pozycji.
Praca w zamkniętej pętli sprężenia zwrotnego.
Stabilna praca bez drgań.
Krótki czas odpowiedzi.
Zasilanie 24Vdc.
Kołnierz silnika: 28mm.
Enkoder 16000 pozycji/obrót.

Modele online
Opis
Parametry
FAQ
Do pobrania
Polecane
Baza wiedzy

Opis

Napęd serwo krokowy Ezi-ServoII-PE-28L-D:

W zestawie

Sterownik silnika z wbudowanym pozycjonerem
Silnik z zabudowanym enkoderem
Komplet wtyczek
Oprogramowanie narzędziowe Ezi-Motion (w zakładce "Do pobrania")

W ofercie dostępne są także przekładnie, hamulce, konwertery oraz przewody połączeniowe.

Najwyższa na rynku powtarzalność i dokładność pozycjonowania

Nie wymaga strojenia
10 tys. kroków / obrót
Płynny ruch obrotowy od od 0,2 obr/min

Wbudowany pozycjoner - praca bez systemu nadrzędnego

Tabela 256 pozycji zapisanych w pamięci Flash ROM
Programowalne parametry ruchu dla każdej pozycji (prędkość, przyspieszenie, ewentualna zwłoka czasowa, liczba powtórzeń, numer wiersza, który ma być realizowany następny, warunki itd.)
Wejścia/wyjścia cyfrowe
Realizacja sekwencji/programu bez systemu nadrzędnego
Darmowe oprogramowanie narzędziowe

Sterowanie z poziomu komputera PC

port Ethernet
Programowanie w języku C
Biblioteki DLL od producenta

Oprogramowanie narzędziowe Ezi-Motion dla Windows

Konfiguracja napędu
Tworzenie tabeli pozycji
Bezpłatne
Przyjazne dla użytkownika
Intuicyjne

Napęd serwo krokowy Ezi-ServoII-PE-28L-D - specyfikacja techniczna:

Kod zamówieniowy	Ezi-SERVOII-PE-28L-D
Silnik
Moment trzymający	• 0,118 Nm
Bezwładność wału	• 18 gcm²
Długość (L - rysunek poniżej)	• 50 mm
Temp. pracy	• 0 do 55°C
Sterownik
Algorytm sterowania	• zamknięta pętla sprzężenia zwrotnego
Napięcie zasilania	• 24 Vdc ±10%
Wieloosiowość	• maksymalnie 254 osie (wybieralne IP: 1~255)
Tabela pozycji	• 256 wierszy zawierających komendy
Prędkość obrotowa	• 0 do 3000 obr/min
Rozdzielczość (programowy wybór parametru)	• 500, 1000, 1600, 2000, 3600, 5000, 6400, 7200, 10000, 16000* kroków/obr.
Funkcje zabezpieczające	• przekroczenie: prądu, prędkości, napięcia, wstecznej siły elektromotorycznej (back EMF), temperatury; • błędy: przeciążenia; podłączenia silnika, podłączenia enkodera; osiągnięcia pozycji zadanej, pamięci ROM
Wskaźnik LED	• zasilanie, rodzaj alarmu, "w pozycji", praca
Sygnały wejściowe sterownika	• 3 dedykowane (+Limit, -Limit, Origin) • 7 programowalnych (optoizolacja)
Sygnały wyjściowe sterownika	• 2 dedykowane (Compare Output) • 6 programowalnych (optoizolacja)
Interfejs komunikacyjny	• połączenie z PC za pomocą Ethernetu, Wbudowany switch dwuportowy Ethernet Prędkość transmisji: 10/100bps - T/TX Full Duplex
Kontrola pozycji	• tryb inkrementalny / absolutny • dane o pozycji: –134’217’728 do 134’217’727 impulsów • prędkość pracy: maks. 3000 obrotów/minutę
Bazowanie	• procedura wykorzystująca: czujnik bazy, indeks Z enkodera, czujniki krańcowe +/-Limit
Temperatura pracy	• od 0 do 55°C

Napęd serwo krokowy Ezi-ServoII-PE-28L-D - wymiary:

Wymiary silnik serwo krokowy Ezi-ServoII Plus-E
