  • Napęd serwo krokowy Fastech S-SERVO II ST ekonomiczny Napęd serwo krokowy Fastech S-SERVO II ST ekonomiczny

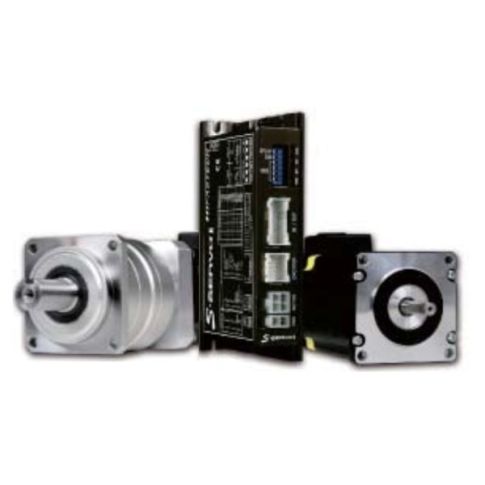

Napęd serwo krokowy Fastech S-SERVO II ST ekonomiczny

Krótki opis

Precyzja bez utraty synchronizacji.
Redukcja ciepła przez inteligentny algorytm sterowania prądem silnika w zależności od obciążenia.
  • Dostawa:
    - 15 zł netto - przy płatności Dotpay lub przedpłatą na konto
    - 20 zł netto - przy płatności gotówką u kuriera
    - bez opłat - odbiór osobisty

  • Płatności:

    - szybki przelew dotPay
    - przelew bezpośrednio przed dostawą (przedpłata)
    - gotówka u kuriera
    - gotówka przy odbiorze osobistym

Szczegóły

Napęd serwo krokowy S-SERVO II ST - paramatry:

Seria S-SERVO II to seria napędów serwo krokowych pracujących w zamkniętej pętli sprzężenia zwrotnego. Udało się w nich wyeliminować problemy występujące zwykle podczas eksploatacji silników krokowych: gubienie kroków (utrata synchronizacji) oraz sprawdzanie osiągnięcia pozycji zadanej. Napędy S-SERVO II dostępne w zestawach z hamulcami oraz precyzyjnymi przekładniami jedno- i dwustopniowymi.

 Cechy napędów z rodziny Ezi-SERVO
Algorytm sterowania Zamknięta pętla sprzężenia zwrotnego (32 bitowy procesor ARM)
Napięcie zasilania 24VDC ±10%
Pobór prądu Maks. 500mA (nie licząc silnika)
Temperatura robocza Od 0 do 50°C
Temperatura składowania Od -20°C do +70°C
Wilgotność robocza 35% - 85% RH (bez kondensacji)
Wilgotność składowania 10% - 90% RH (bez kondensacji)
Odporność na wibracje 0,5G
Prędkość obrotowa Od 0 do 3000 obr/min *1
Rozdzielczość
(wybierana mikroprzełącznikiem)
500, 1000, 1600, 2000, 3200, 3600, 4000, 5000, 6400, 8000, 10000, 20000, 25000, 36000, 40000, 50000
Częstotliwość impulsów sterujących Maks. 500 kHz (wypełnienie 50%)
Funkcje zabezpieczające Przekroczenie: prądu, prędkości, napięcia, wstecznej siły elektromotorycznej (back EMF), temperatury;
błędy: przeciązenia; podłączenia silnika, podłączenia enkodera; osiągnięcia pozycji zadanej, dynamiczny błąd śledzenia pozycji, pamięci ROM
Wskaźnik LED Zasilanie, rodzaj alarmu, "w pozycji", praca
Prąd pracy 50% ~ 150% (ustawiany za pomocą oprogramowania narzędziowego)
Prąd na postoju 20% ~ 100% (ustawiany za pomocą oprogramowania narzędziowego)
Metoda sterowania 1-pulsowa / 2-pulsowa (wybór za pomocą mikroprzełącznika)
Kierunek wirowania Zgodnie/przeciwnie z ruchem wskazówek zegara (wybór za pomocą mikroprzełącznika)
Zadawanie prędkości (pozycji) Częstotliwościowo (impulsowo)
Sygnały wejściowe Impulsy zadające, Aktywacja napędu, Kasowanie alarmu (optoizolowane)
Sygnały wyjściowe "W pozycji", Alarm (optoizolowane)

*1 - Maksymalna prędkość obrotowa zależy od rozdzielczości. Maksymalna prędkość 3000 obr./min. dotyczy rozdzielczości 10000 kroków/obr. Powyżej rozdzielczości 10000 kroków/obr., maksymalna prędkość jest mniejsza i wynika ze wzoru: Maks. prędkość obrotowa = ( 500 kHz / Rozdzielczość ) x 60
Więcej informacji na temat na temat funkcji z powyższej tabeli w katalogu, w rozdziale "Setting and Operation" (str. 18) - zakładka "Do pobrania". Więcej informacji na temat na temat opisu sygnałów wejść/wyjść w katalogu, w rozdziale "Control Input/Output explanation" (str. 28) - zakładka "Do pobrania".

Napęd serwo krokowy S-SERVO II ST - specyfikacja techniczna silników:

ModelJednostkaSM-20MSM-20LSM-28SSM-28MSM-20LSM-35MSM-35L
Prąd na fazę A 0.6 0.6 0.67 0.67 0.67 0.8 1
Moment trzymający N·m 0.018 0.037 0.069 0.098 0.118 0.078 0.137
Bezwładność wirnika g·cm2 3 3.3 9 13 18 10 14
Waga g 70 80 110 140 200 120 180
Długość mm 33 38 32 45 50 26 36

ModelJednostkaSM-42SSM-42MSM-42LSM-42XLSM-56SSM-56MSM-56LSM-60SSM-60MSM-60L
Prąd na fazę A 1.33 1.68 1.68 1.2 2.8 2.8 2.8 4 4 4
Moment trzymający N·m 0.216 0.353 0.431 0.65 0.539 1 1.720 0.88 1.28 2.40
Bezwładność wirnika g·cm2 35 54 68 114 120 300 480 240 490 690
Waga g 220 280 350 500 470 700 1000 600 1000 1300
Długość mm 33 39 47 60 41 56 76 47 56 85

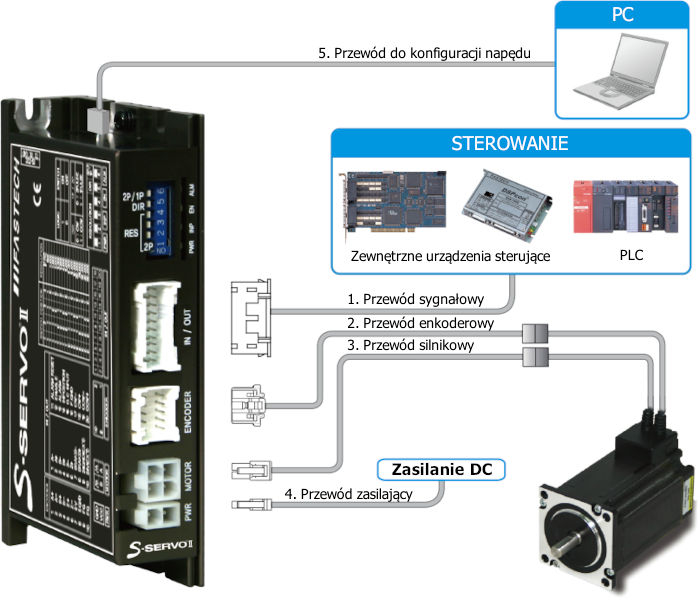

Napęd serwo krokowy S-SERVO II ST - konfiguracja systemu=:

Konfiguracja systemu S-SERVO II ST

Napęd serwo krokowy S-SERVO II ST - charakterystyki silników:

Charakterystyki silników serwo krokowych S-SERVO II

Napęd serwo krokowy S-SERVO II ST - dostępne modele:

Napęd serwo krokowy S-SERVO II ST - kod zestawuPrąd silnika
[A/faza]
Moment trzymający
[Nm]
Kod zamówieniowy
silnika
RysunekKod zamówieniowy
sterownika
Rysunek
2D3D2D3D
◆ Modele S-SERVO II ST
S-SERVOII-ST-20M 0.6 0.020 SM-20M SV-PD-20M
S-SERVOII-ST-20L 0.6 0.039 SM-20L SV-PD-20L
S-SERVOII-ST-28S 0.67 0.059 SM-28S SV-PD-28S
S-SERVOII-ST-28M 0.67 0.093 SM-28M SV-PD-28M
S-SERVOII-ST-28L 0.67 0.118 SM-28L SV-PD-25L
S-SERVOII-ST-35M 0.8 0.078 SM-35M SV-PD-35M
S-SERVOII-ST-35L 1 0.137 SM-35L SV-PD-35L
S-SERVOII-ST-42S 1.33 0.216 SM-42S SV-PD-42S
S-SERVOII-ST-42M 1.68 0.353 SM-42M SV-PD-42M
S-SERVOII-ST-42L 1.68 0.431 SM-42L SV-PD-42L
S-SERVOII-ST-42XL 1.2 0.65 SM-42XL SV-PD-42XL
S-SERVOII-ST-56S 2.8 0.539 SM-56S SV-PD-56S
S-SERVOII-ST-56M 2.8 1 SM-56M SV-PD-56M
S-SERVOII-ST-56L 2.8 1.716 SM-56L SV-PD-56L
S-SERVOII-ST-60S 4 0.88 SM-60S SV-PD-60S
S-SERVOII-ST-60M 4 1.285 SM-60M SV-PD-60M
S-SERVOII-ST-60L 4 2.40 SM-60L SV-PD-60L

* Moment trzymający podany jest dla 100% prądu pracy silnika

Napęd serwo krokowy S-SERVO II ST - dostępne modele (zintegrowane z hamulcem):

Kod zamówieniowy zestawuPrąd silnika
[A/faza]
Moment trzymający
[Nm]
Kod zamówieniowy
silnika
RysunekKod zamówieniowy
sterownika
Rysunek
2D3D2D3D
◆ Modele S-SERVOII ST
S-SERVOII-ST-42S-BK 1.33 0.216 SM-42S-BK SV-PD-42S-BK
S-SERVOII-ST-42M-BK 1.68 0.353 SM-42M-BK SV-PD-42M-BK
S-SERVOII-ST-42L-BK 1.68 0.431 SM-42L-BK SV-PD-42L-BK
S-SERVOII-ST-42XL-BK 1.2 0.65 SM-42XL-BK SV-PD-42XL-BK
S-SERVOII-ST-56S-BK 2.8 0.539 SM-56S-BK SV-PD-56S-BK
S-SERVOII-ST-56M-BK 2.8 1 SM-56M-BK SV-PD-56M-BK
S-SERVOII-ST-56L-BK 2.8 1.716 SM-56L-BK SV-PD-56L-BK
S-SERVOII-ST-60S-BK 4 0.88 SM-60S-BK SV-PD-60S-BK
S-SERVOII-ST-60M-BK 4 1.285 SM-60M-BK SV-PD-60M-BK
S-SERVOII-ST-60L-BK 4 2.40 SM-60L-BK SV-PD-60L-BK

* Moment trzymający podany jest dla 100% prądu pracy silnika

Napęd serwo krokowy S-SERVO II ST - od zamówieniowy:

Kod zamówieniowy - napęd serwo krokowy Fastech S-SERVO II

Informacje dodatkowe

Producent Fastech
Zasilanie 24Vdc
Kategoria S-SERVO
Enkoder inkrementalny
Interfejs sterowanie impulsowe
Wyposażenie dodatkowe hamulec, przekładnia
Exclude for Google Shopping Tak
