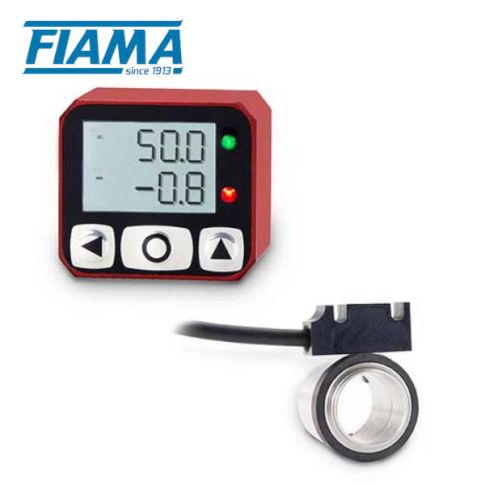

Programowalny wskaźnik położenia Fiama F4RS-AM z pierścieniem magnetycznym

Krótki opis


  • Programowalny

  • Wyświetlacz LCD.

  • Pomiar za pomocą pierścienia magnetycznego.

  • RS485.

  • MODBUS RTU.

  • Wysokość cyfry - 7,5 mm.

  • Wyświetlacz: IP65; czujnik: IP67

  • Dostawa:
    - 15 zł netto - przy płatności Dotpay lub przedpłatą na konto
    - 20 zł netto - przy płatności gotówką u kuriera
    - bez opłat - odbiór osobisty

  • Płatności:

    - szybki przelew dotPay
    - przelew bezpośrednio przed dostawą (przedpłata)
    - gotówka u kuriera
    - gotówka przy odbiorze osobistym

Szczegóły

Programowalny wskaźnik położenia F4RS-AM - główne cechy:

Programowalny wskaźnik położenia F4RS-AM z pierścieniem magnetycznym może być stosowany do pomiarów przemieszczeń liniowych i kątowych.

Elektroniczne wskaźniki położenia umożliwiają półautomatyczną regulację położenia nadzorowaną przez sterownik PLC. Komunikacja z systemem nadrzędnym odbywa się poprzez złącze szeregowe RS485 (Modbus RTU). Klawiatura membranowa pozwala na wygodną obsługę lokalną urządzenia. Ze względu na swoją wszechstronność i prostotę montażu znajdują zastosowanie w bardzo szerokiej gamie maszyn. Można je spotkać niemal w każdej branży.

  • Solidna, kompaktowa obudowa wykonana z anodowanego aluminium.
  • Czytelny wyświetlacz z cyframi o wysokości 7,5 mm.
  • Opcje montażu (pozycja montażowa):
    • wersja A z optymalną widocznością, gdy wskaźnik jest umieszczony na wysokości od 50 cm do 120 cm;
    • wersja B1 o optymalnej widoczności między 50 cm a 150 cm;
    • wersja B2 o optymalnej widoczności powyżej 170 cm.

Programowalny wskaźnik położenia F4RS-AM - opcje montażu

Programowalny wskaźnik położenia F4RS-AM – specyfikacja techniczna:

  • Dwuwierszowy wyświetlacz LCD z podświetleniem: pierwszy wiersz pokazuje wartość mierzoną, a drugi wartość zadaną (docelową). Wartość zadana wysyłana jest do urządzenia poprzez interfejs szeregowy (np. przez PLC), umożliwiając operatorowi ręczną zmianę położenia do pozycji, w której wartość mierzona = wartości zadana.
  • 2 diody LED: 1 zielona i 1 czerwona – sygnalizacja osiągnięcia prawidłowej pozycji.
  • Poprzez wbudowany interfejs RS485 istnieje możliwość zmiany wszystkich parametrów z poziomu PLC lub innego systemu nadrzędnego. Jeżeli wymagana jest komunikacja Profinet, EtherNet / IP lub Profibus należy zastosować odpowiedni konwerter.

Zasilanie10-30 Vdc, maks. 100mA
Bateria3,6 V 1/2 AA, żywotność baterii 6 - 8 lat
Maks. prędkość obrotowa1000 obr./min.
Wyświetlaczpodświetlany LCD, wysokość cyfry: 7,5mm
Zakres-99999; 99999
Klawiatura3 przyciski do programowania i zmiany funkcji
Dostępne funkcjereset / preset; pomiar lokalny/bezwzglęny;
mm / cale / stopnie; 3 punkty bazowe
Przewód czujnikazamocowany na stałe przewód o długości 0,5 – 1 – 3 – 5m,
materiał PUR, Ø5,5 do montażu w łańcuchu kablowym
Złącza / port szeregowyM12T: 4 pinowe złącze męskie M12 + 4 pinowe złącze żeńskie M12
M12Y: dwa 4 pinowe złącza żeńskie M12
Przewód wyjściowyM12T: przewód o długości 135 mm
M12Y: przewód o długości 200 mm
Stopień ochronywyświetlacz: IP65; czujnik: IP67
Wilgotność powietrza35-85%
Temperatura pracy0-50°C
EMC2014/30/UE
RoHS2011/65/UE

Programowalny wskaźnik położenia F4RS-AM – wymiary:

F4RS-AM:

1. Miejsce na baterię
2. Wyprowadzenia przewodów

Czujnik MT:

Pierścień magnetyczny AM:

Czujnim SM12:

M12T:

M12Y:

Programowalny wskaźnik położenia F4RS-AM – kod zamówieniowy:
