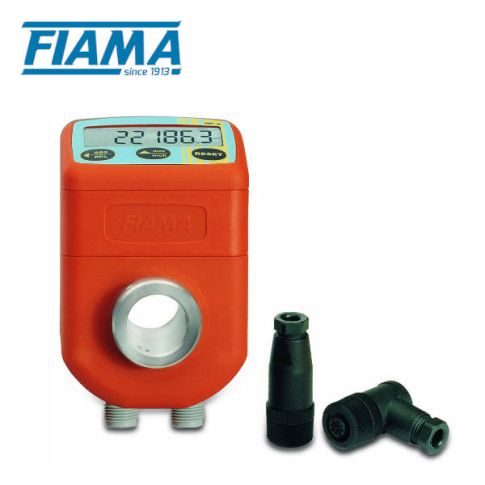

Elektroniczny wskaźnik położenia Fiama EP-RS - EP-RS.MAN z wyjściem szeregowym
- Zasilanie bateryjne lub akumulatorowe.
- Wyjście szeregowe RS485.
- Sześciocyfrowy wyświetlacz LCD.
- Pomiar lokalny / bezwzględny.
- Wał drążony ø20, ø25.
- Wysokość cyfry - 10 mm.
- IP54.
Opis
Elektroniczny wskaźnik położenia EP-RS - EP-RS.MAN – główne cechy:
Elektroniczny wskaźnik EP-RS jest wyposażony w wewnętrzną baterię. W jednej obudowie zamknięty został czujnik położenia i wyświetlacz. Urządzenie przeznaczony jest do pomiaru przemieszczeń liniowych lub kątowych. Komunikacja z sterownikiem nadrzędnym odbywa się za pomocą protokołu Modbus RTU (RS485).
- Wał drążony z precyzyjnymi łożyskami kulkowymi.
- Odporna na wstrząsy, samogasnąca obudowa z tworzywa sztucznego.
- Zasilanie baterią o długiej żywotności.
- Łatwa wymiana baterii bez utraty parametrów. Komora baterii umieszczona została od frontu urządzenia i zabezpieczona deklem.
- Wersja EP-RS – posiada wbudowany akumulator, który pozwala na 6 miesięcy pracy bez zasilania. Istniej możliwość zasilania napięciem zewnętrznym 12-25Vdc. Komunikacja: Modbus RTU (RS485).
- Wersja EP-RS.MAN zasilana bateryjnie, służy do ręcznego pozycjonowania - sterownik nadrzędny (PLC lub komputer) przekazuje wartość zadaną do wskaźnika, a operator ręcznie przesuwa oś, aby osiągnąć tę wartość.

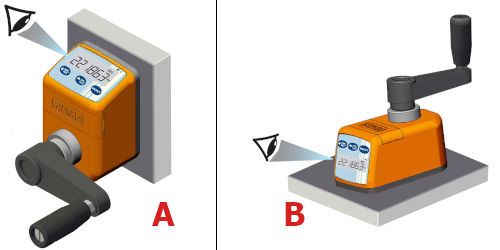

- Opcje montażu (pozycja montażowa):
Elektroniczny wskaźnik położenia EP-RS - EP-RS.MAN – specyfikacja techniczna:
- Programowanie za pomocą klawiatury membranowej na obudowie (3 przyciski).
- Wszystkie aktywne funkcje oznaczone są stosownym symbolem na wyświetlaczu.
- Możliwość ustawienia wartości wskazania na wyświetlaczu po 1 obrocie wału, kierunku pomiaru i liczby miejsc po przecinku.
- Parametry: reset / preset; pomiar lokalny / bezwzględny; miara w mm / calach i wyświetlanie w stopniach.
- 3 punkty bazowe pozwalają na użycie wskaźnika z rożnymi narzędziami np. nożami skrawającymi w tokarce; funkcja offset do kompensacji zużywania się narzędzia podczas pracy.
| Rozdzielczość | 4000 imp./obr. |
|---|---|
| Maks. prędkość obrotowa | 1000 obr./min. |
| Dostępne funkcje | reset / preset; pomiar lokalny/bezwzględny; mm / cale / stopnie; 3 punkty bazowe |
| Wyświetlacz | LCD, wysokość cyfry - 10mm |
| Zakres | -999999 / 999999 |
| Port szeregowy | RS485 MODBUS RTU |
| Średnica wału drążonego | EP20RS / EP20RS.MAN: 20 mm H7 EP25RS / EP25RS.MAN: 25 mm H7 |
| Klawiatura | 3 przyciski do programowania i zmiany funkcji |
| Zasilanie | EP-RS; akumulator EP-RS.MAN: 2 baterie 1,5 V |
| Stopień ochrony | IP54 |
| EMC | 2014/30/EU |
| Wilgotnośc powietrza | 35-85% |
| Temperatura pracy | 0-50°C |
Akcesoria:
- pokrętło regulacyjne PM,
- płyta montażowa FL-B,
- tuleje redukcyjne do płyty montażowa BF-BL,
- koło ręczne ze składanym uchwytem V.R,
- korba ze składanym uchwytem V.M,
- tuleje redukcyjne BF.

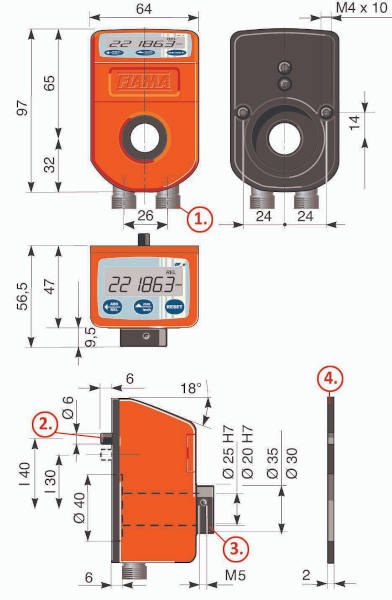

Elektroniczny wskaźnik położenia EP-RS - EP-RS.MAN – wymiary:
1. Złącza
2. kołek blokujący ø6: I40 (I30)
3. Wał drążony ø20 lub ø25
4. Uszczelka przeciwpyłowa

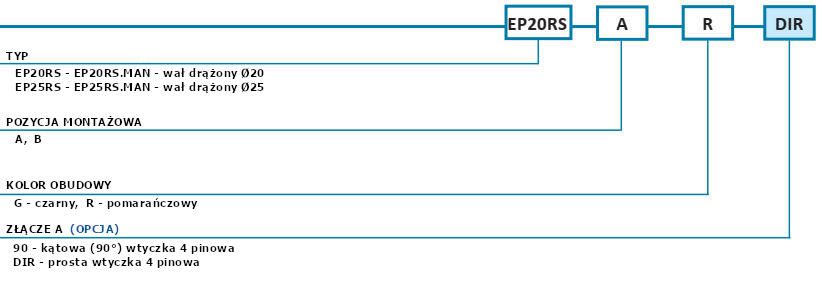

Elektroniczny wskaźnik położenia EP-RS - EP-RS.MAN – kod zamówieniowy:
