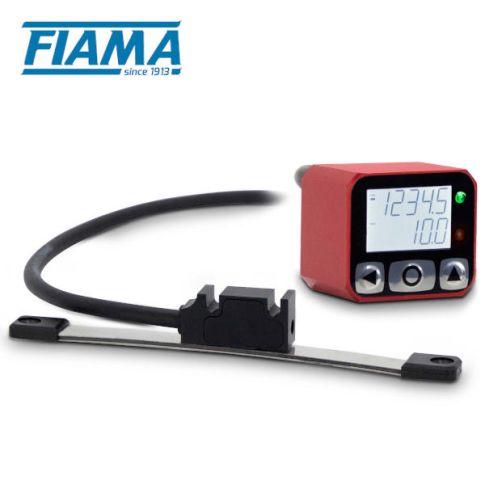

Programowalny wskaźnik położenia Fiama F4RS-MT do taśmy magnetycznej
- Programowalny
- Wyświetlacz LCD.
- Pomiar za pomocą taśmy magnetycznej.
- RS485.
- MODBUS RTU.
- Wysokość cyfry - 7,5 mm.
- Wyświetlacz: IP65; czujnik: IP67.
Opis
Programowalny wskaźnik położenia F4RS-MT - główne cechy:
Programowalny wskaźnik położenia F4RS-MT do taśmy magnetycznej może być stosowany do pomiarów przemieszczeń liniowych i kątowych.
Elektroniczne wskaźniki położenia umożliwiają półautomatyczną regulację położenia nadzorowaną przez sterownik PLC. Komunikacja z systemem nadrzędnym odbywa się poprzez złącze szeregowe RS485 (Modbus RTU). Klawiatura membranowa pozwala na wygodną obsługę lokalną urządzenia. Ze względu na swoją wszechstronność i prostotę montażu znajdują zastosowanie w bardzo szerokiej gamie maszyn. Można je spotkać niemal w każdej branży.
- Solidna, kompaktowa obudowa wykonana z anodowanego aluminium.
- Czytelny wyświetlacz z cyframi o wysokości 7,5 mm.
- Opcje montażu (pozycja montażowa):
- wersja A z optymalną widocznością, gdy wskaźnik jest umieszczony na wysokości od 50 cm do 120 cm;
- wersja B1 o optymalnej widoczności między 50 cm a 150 cm;
- wersja B2 o optymalnej widoczności powyżej 170 cm.
Programowalny wskaźnik położenia F4RS-MT – specyfikacja techniczna:
- Dwuwierszowy wyświetlacz LCD z podświetleniem: pierwszy wiersz pokazuje wartość mierzoną, a drugi wartość zadaną (docelową). Wartość zadana wysyłana jest do urządzenia poprzez interfejs szeregowy (np. przez PLC), umożliwiając operatorowi ręczną zmianę położenia do pozycji, w której wartość mierzona = wartości zadana.
- 2 diody LED: 1 zielona i 1 czerwona – sygnalizacja osiągnięcia prawidłowej pozycji.
- Poprzez wbudowany interfejs RS485 istnieje możliwość zmiany wszystkich parametrów z poziomu PLC lub innego systemu nadrzędnego. Jeżeli wymagana jest komunikacja Profinet, EtherNet / IP lub Profibus należy zastosować odpowiedni konwerter.
| Zasilanie | 10-30 Vdc, maks. 100mA |
|---|---|
| Bateria | 3,6 V 1/2 AA, żywotność baterii 6 - 8 lat |
| Maks. prędkość posuwu | 2,5 m/s. |
| Wyświetlacz | podświetlany LCD, wysokość cyfry: 7,5mm |
| Zakres | -99999; 99999 |
| Klawiatura | 3 przyciski do programowania i zmiany funkcji |
| Dostępne funkcje | reset / preset; pomiar lokalny/bezwzglęny; mm / cale / stopnie; 3 punkty bazowe |
| Przewód czujnika | zamocowany na stałe przewód o długości 0,5 – 1 – 3 – 5m, materiał PUR, Ø5,5 do montażu w łańcuchu kablowym |
| Złącza / port szeregowy | M12T: 4 pinowe złącze męskie M12 + 4 pinowe złącze żeńskie M12 M12Y: dwa 4 pinowe złącza żeńskie M12 |
| Przewód wyjściowy | M12T: przewód o długości 135 mm M12Y: przewód o długości 200 mm |
| Stopień ochrony | wyświetlacz: IP65; czujnik: IP67 |
| Wilgotność powietrza | 35-85% |
| Temperatura pracy | 0-50°C |
| EMC | 2014/30/UE |
| RoHS | 2011/65/UE |
Programowalny wskaźnik położenia F4RS-MT – wymiary:
F4RS-MT:
2. Wyprowadzenia przewodów Czujnik MT:
Programowalny wskaźnik położenia F4RS-MT – kod zamówieniowy:
