- Zasilanie baterią 1/2 AA 3,6V.
- Wyświetlacz LCD.
- Pomiar lokalny / bezwzględny.
- Wał drążony ø14mm lub ø20mm.
- Wysokość cyfry - 7,5 mm.
- IP54.
Opis

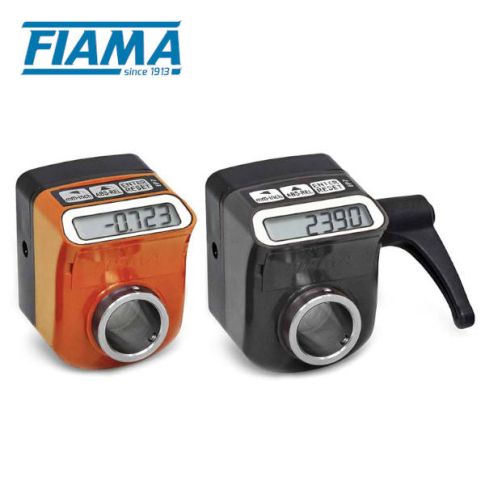

Elektroniczny wskaźnik położenia EP7 – główne cechy:
Elektroniczny wskaźnik położenia EP7 posiada zasilanie bateryjne. Znajduje zastosowanie zarówno przy pomiarach położenia kątowego, jak i liniowego. W zwartej obudowie umieszczono czujnik położenia oraz wyświetlacz. Urządzenie stosowane jest w maszynach pakujących, maszynach do obróbki drewna oraz wielu innych. Można je spotkać niemal w każdej branży.
- Prosty montaż bezpośrednio na osi napędowej.
- Zasilanie bateryjne.
- Łatwa wymiana baterii bez utraty parametrów. Komora baterii umieszczona została od frontu urządzenia i zabezpieczona deklem.
- Czytelny wyświetlacz z cyframi o wysokości 7,5 mm.
- Wał drążony jest wykonany ze stali nierdzewnej.
- Odporna na wstrząsy obudowa z samogasnącego tworzywa sztucznego.

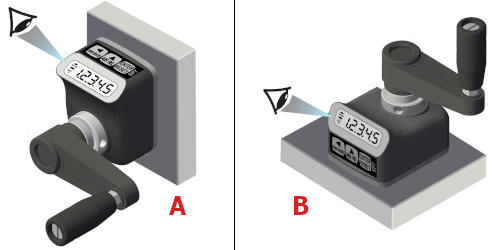

- Opcje montażu (pozycja montażowa):
Elektroniczny wskaźnik położenia EP7 – specyfikacja techniczna:
- Programowanie za pomocą klawiatury membranowej na obudowie (3 przyciski).
- Wszystkie aktywne funkcje oznaczane są odpowiednim symbolem na wyświetlaczu.
- Możliwość ustawienia wartości wskazania na wyświetlaczu po 1 obrocie wału, kierunku pomiaru i liczby miejsc po przecinku.
- Parametry: reset / preset; pomiar lokalny / bezwzględny; miara w mm / calach i wyświetlanie w stopniach.
- 3 punkty bazowe pozwalają na użycie wskaźnika z rożnymi narzędziami np. nożami skrawającymi w tokarce; funkcja offset do kompensacji zużywania się narzędzia podczas pracy.
Waga | 110 gram |
---|---|
Rozdzielczość | 4000 imp./obr. |
Dostępne funkcje | reset / preset; pomiar lokalny/bezwzględny; mm / cale / stopnie; 3 punkty bazowe |
Wyświetlacz | LCD, wysokość cyfry - 7,5mm |
EMC | 2004/108/EC |
Średnica wału drążonego | 14mm - 20mm |
Klawiatura | 3 przyciski do programowania i zmiany funkcji |
Maks. prędkość obrotowa | 400 obr./min. w ciągłym ruchu, 1000 obr./min. na krótkie odcinki czasu |
Zasilanie | bateria 1/2 AA 3,6V (chlorek litowo-tionylowy) |
Żywotność baterii | 4 lata ciągłego użytku |
Stopień ochrony | IP54 |
Zakres | -999999 / 999999 |
Wilgotnośc powietrza | 35-85% |
Temperatura pracy | 0-50°C |
Akcesoria:
- pokrętło regulacyjne PM,
- płyta montażowa FL-B,
- tuleje redukcyjne do płyty montażowa BF-BL,
- koło ręczne ze składanym uchwytem V.R,
- płyta pośrednia FL,
- korba ze składanym uchwytem V.M,
- tuleje redukcyjne BF.

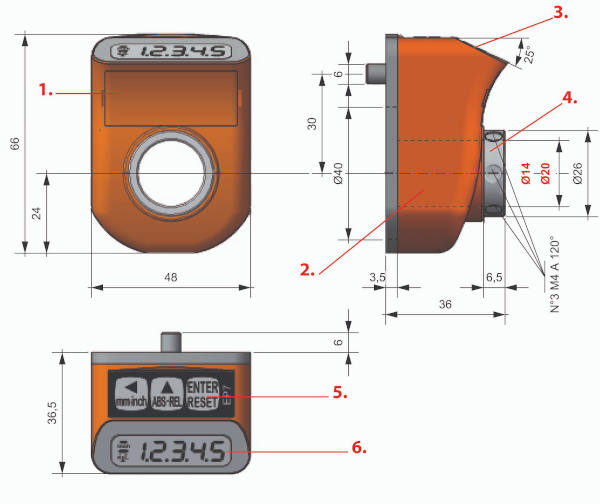

Elektroniczny wskaźnik położenia EP7 – wymiary:
1. Komora baterii
2. Osadzanie Ø40x3,5
3. Wyświetlacz nachylony pod kątem 25°
4. Wał drążony ze stali nierdzewnej
5. Klawiatura
6. Cyfry o wysokości 7,5 mm
